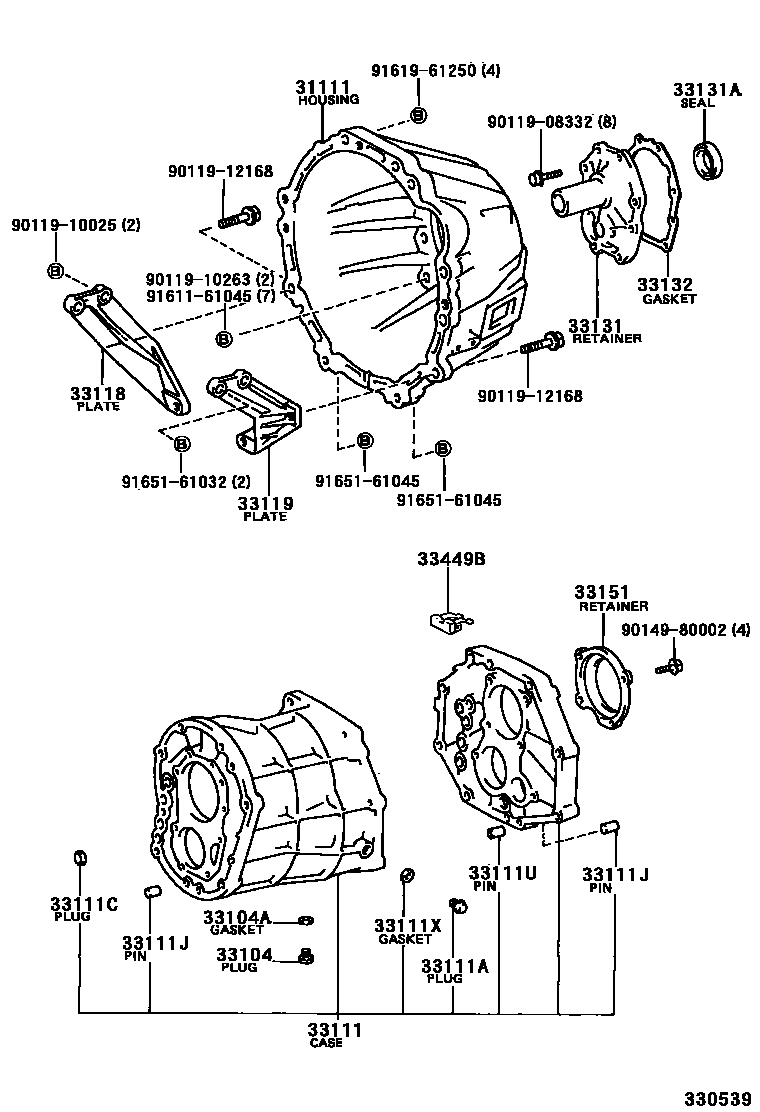

CLUTCH HOUSING & TRANSMISSION CASE (MTM)

0001 1G5# 0002 1R150 0003 1 0004 1G5# 0005 1W56 0006 1W56 0007 1R150

31111HOUSING, CLUTCH

main31111-22112iLN85,90..JPP198808-198912

sub31111-22113

main31111-22113iLN85,90..JPP198912-199006

sub31111-22114

main31111-22114iLN85,90..JPP199006-199708

main31111-30180iYN106,110,85,90..JPP198808-199408

main31111-35011iRN106,110..JPP198808-199708

main31111-35031iLN10#,110..JPP198808-199708

sub31111-35032

main31111-35032iLN105,110..JPP199008-199108

main31111-35050iVZN130..JPP..5F198908-199511

main31111-35060iLN130..JPP199001-199511

main31111-60270iKZN130..JPP199308-199511

33104PLUG SUB-ASSY, DRAIN(MTM)

main90341-18006iKZN130,LN130,VZN130..JPP..5F198908-199708

main90341-18057iLN10#,110,85,90,RN106,110,YN106,110,85,90..JPP198808-199708

33104AGASKET, DRAIN PLUG(MTM)

main90430-18008iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP..5F198808-199708

33111CASE, MANUAL TRANSMISSION

main33101-22031iRN110..JPP198808-198904

sub33101-22032

main33101-22032iRN106,110..JPP198904-199108

sub33101-30070

sub33242-30080

main33101-30070iRN106,110..JPP199108-199503

main33101-30071iRN106,110..JPP199503-199708

main33101-35030iLN130,VZN130..JPP..5F198908-199108

sub33101-35031

sub90341-16014

main33101-35031iKZN130,LN130,VZN130..JPP..5F199108-199405

sub33101-60030

main33101-35050iLN85,90,YN85,90..JPP198808-199708

sub33101-35051

main33101-35070iLN10#,110,YN106,110..JPP198808-199708

main33101-35080iKZN130,LN130,VZN130..JPP..5F199405-199511

sub33101-60050

33111APLUG, MANUAL TRANSMISSION CASE

main90341-18002iRN106,110..JPP198808-199408

main90341-18006iKZN130,LN130,85,90,RN106,110,VZN130..JPP..5F198808-199708

main90341-18019iLN10#,110,YN106,110..JPP198808-199708

33111CPLUG(FOR TRANSMISSION CASE)

main90331-14004iRN106,110..JPP198808-199708

OD=14

main90331-17004iRN106,110..JPP199108-199110

OD=17,OD=17

main96411-41800iKZN130,LN130..JPP199405-199511

OD=18

33111JPIN, STRAIGHT(FOR MANUAL TRANSMISSION CASE)

main90250-12002iLN10#,110,85,90,YN106,110,85,90..JPP198808-199708

L=16,OD=12

33111UPIN, RING(FOR MANUAL TRANSMISSION CASE)

main90253-15001iLN10#,110,85,90,YN106,110,85,90..JPP198808-199708

L=14,OD=15

33111XGASKET, TRANSMISSION CASE PLUG

main90430-18008iKZN130,LN130,85,90,RN106,110,VZN130,YN85,90..JPP..5F198808

33118PLATE, STIFFENER, RH(MTM)

main33118-25020iLN85,90..JPP198808

main33118-28010iYN106,110,85,90..JPP198808-199408

main33118-35020iRN106,110..JPP198808

main33118-35030iLN105,110..JPP198808-198904

sub33118-35031

main33118-35031iLN10#,110,130..JPP198904

sub33118-35060

main33118-35040iVZN130..JPP..5F198908-199511

main33118-60050iKZN130..JPP199308-199511

33119PLATE, STIFFENER, LH(MTM)

main33119-25020iLN10#,110,130,85,90..JPP198808

main33119-28010iYN106,110,85,90..JPP198808-199408

main33119-35021iRN106,110..JPP198808

main33119-35030iVZN130..JPP..5F198908-199511

main33119-60050iKZN130..JPP199308-199511

33131RETAINER, BEARING, FRONT(MTM)

main33131-22021iRN106,110..JPP198808-199110

main33131-26020iLN10#,110,85,90,YN106,110,85,90..JPP198808-199708

main33131-30080iRN106,110..JPP199110-199708

main33131-35030iLN130,VZN130..JPP198908-199008

sub33131-35031

main33131-35031iKZN130,LN130,VZN130..JPP..5F199008-199511

sub33131-35032

33131ASEAL, OIL(FOR TRANSMISSION FRONT BEARING RETAINER)

main90311-30010iLN105,110,85,90,YN106,110,85,90..JPP198808-199007

sub90311-30014

main90311-30014iLN10#,110,85,90,RN106,110,YN106,110,85,90..JPP199007-199708

main90311-30115iRN106,110..JPP198808-199110

main90311-32012iKZN130,LN130,VZN130..JPP..5F198908-199511

33132GASKET, FRONT BEARING RETAINER(MTM)

main33132-28010iLN10#,110,85,90,YN106,110,85,90..JPP198808-199708

33151RETAINER, OUTPUT SHAFT REAR BEARING(MTM)

main33107-22010iRN106,110..JPP198808-199110

main33107-30020iRN106,110..JPP199110-199708

main33151-35020iKZN130,LN130,VZN130..JPP..5F198908-199511

main33151-35030iLN10#,110,85,90,YN106,110,85,90..JPP198808-199708

33449BMAGNET, TRANSMISSION

main33449-26010iLN10#,110,85,90,YN106,110,85,90..JPP198908-199708

main33449-30010iRN106,110..JPP199110-199708

RR

main33449-30020iRN106,110..JPP199110-199708

FR

main33449-35010iKZN130,LN130,VZN130..JPP..5F198908-199405

main33449-35030iKZN130,LN130,VZN130..JPP..5F199405-199511

9011908332

main90119-08332

9011910025

main90119-10025

9011910263

main90119-10263

9011912168

main90119-12168

9014980002

main90149-80002

9161161045

main91611-61045

9161961250

main91619-61250

9165161032

main91651-61032

9165161045

main91651-61045

25 parts on this diagram · 7 diagrams in section
