STARTER

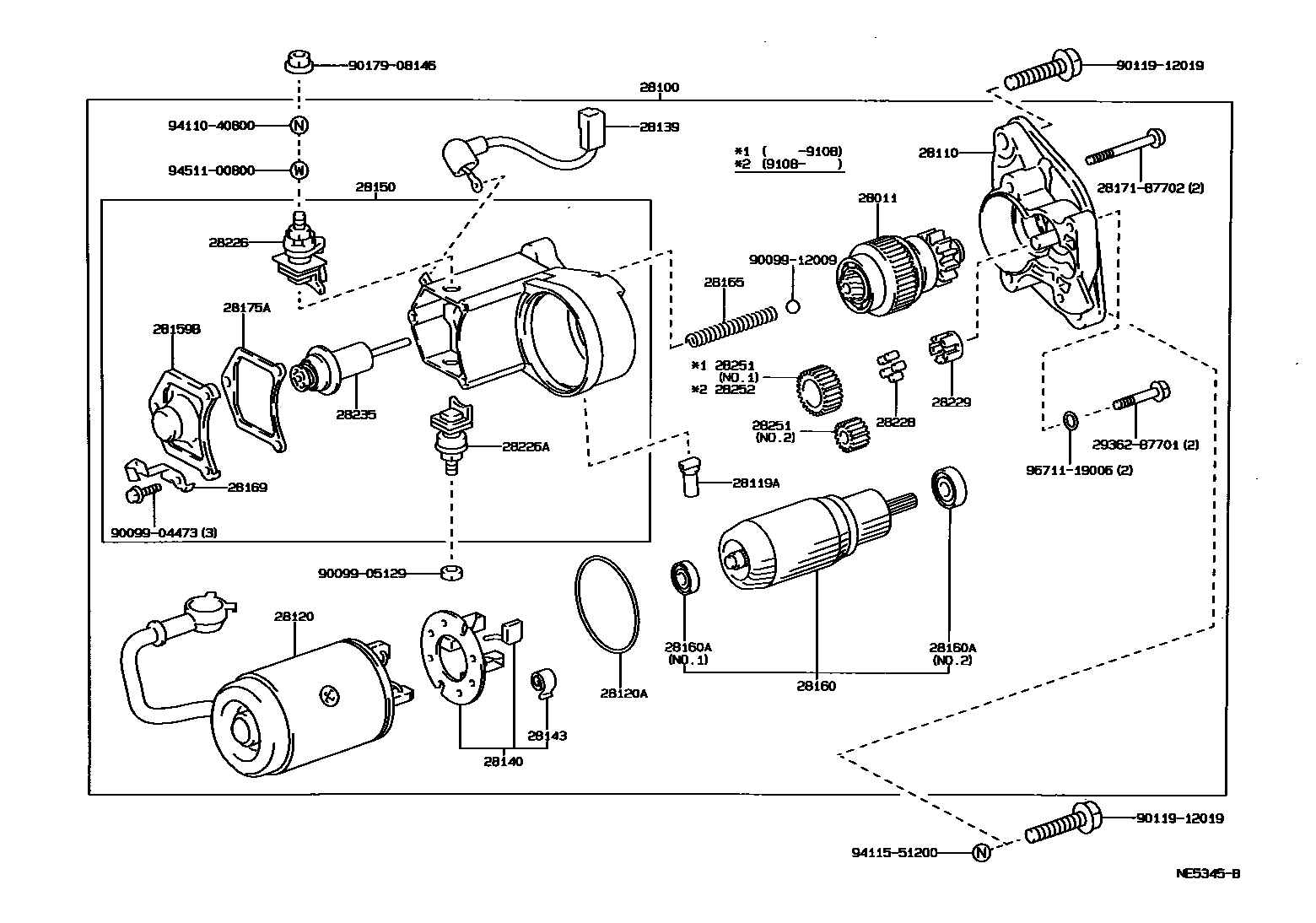

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i198808-199408
main28011-35030i198808-199708
main28011-54010i198808-199708
COLD SPEC
main28011-54070i198808-199308
main28011-54380i199308-199708
main28011-67020i199308-199511
COLD SPEC
main28011-67030i199308-199511
main28011-76070i199108-199708
COLD SPEC
28100STARTER ASSY
main28100-08020i199301-199308
12V 1.4KW,COLD SPEC,DENSO USA
main28100-08040i199308-199501
12V 1.4KW,COLD SPEC,DENSO USA
main28100-35030i198808-199308
12V 1.0KW
main28100-35040i198808-199108
12V 1.4KW,COLD SPEC
main28100-35060i199108-199308
12V 1.4KW,COLD SPEC,DENSO
main28100-35080i199308-199708
12V 1.0KW
main28100-35090i199501-199511
12V 1.4KW,COLD SPEC,NIPPONDENSO
main28100-54100i198808-199008
12V 2.0KW
main28100-54150i198808-199008
12V 2.7KW,COLD SPEC
main28100-54170i199008-199308
12V 2.0KW
main28100-54250i199008-199308
12V 2.7KW,COLD SPEC
main28100-54320i199308-199708
12V 2.7KW,COLD SPEC
main28100-54380i199308-199708
12V 2.0KW
main28100-65010i198908-199308
12V 1.0KW
main28100-65020i198908-199308
12V 1.4KW,COLD SPEC
main28100-65030i199008-199308
12V 1.6KW,COLD SPEC
main28100-65080i199308-199511
12V 1.0KW
main28100-65090i199308-199511
12V 1.4KW
main28100-65100i199308-199511
12V 1.6KW,COLD SPEC
main28100-67020i199308-199501
12V 2.7KW,COLD SPEC
main28100-67030i199308-199511
12V 2.2KW
main28100-67060i199501-199511
12V 2.7KW,COLD SPEC
main28100-72010i198808-199308
12V 1.0KW
main28100-72080i198808-199308
12V 1.0KW
main28100-72130i199308-199408
12V 1.0KW
main28100-72140i199308-199408
12V 1.0KW
28110HOUSING ASSY, STARTER DRIVE
main28110-34080i198808-199708
main28110-35020i198808-199108
COLD SPEC
main28110-35060i199108-199708
COLD SPEC
main28110-54380i199308-199708
main28110-65010i198908-199511
main28110-65020i199008-199511
main28110-67020i199308-199511
COLD SPEC
main28110-67030i199308-199511
main28110-72010i198808-199408
main28115-54011i198808-199708
COLD SPEC
main28115-54070i198808-199308
28119ACOVER, STARTER END FRAME
main28119-47070i198808-199104
COLD SPEC
main28199-46080i199104-199108
main28199-54190i199104-199108
COLD SPEC
main28199-74110i199108-199708
COLD SPEC
28120YOKE ASSY, STARTER
main28120-15090i199108-199511
COLD SPEC
main28120-26071i198808-199708
main28120-54070i198808-199308
main28120-54380i199308-199708
main28120-56081i198808-199708
COLD SPEC
main28120-56231i199308-199511
COLD SPEC
main28120-64040i199308-199511
main28120-65030i199008-199511
COLD SPEC
main28120-74070i199108-199708
COLD SPEC
28120ARING, O(FOR STARTER YOKE)
main90099-14058i198808-199308
main90099-14064×2i199008-199308
28139WIRE, LEAD, NO.1(FOR STARTER)
main28139-17010i199005-199108
COLD SPEC
main28139-54100i198808-199108
main28139-54150i198808-199005
COLD SPEC
main28139-54170i199108-199308
main28139-54250i199108-199411
COLD SPEC
main28139-54251i199411-199708
COLD SPEC
main28139-54380i199308-199708
main28139-67020i199308-199511
COLD SPEC
main28139-67030i199308-199411
main28139-67031i199411-199511
28140HOLDER ASSY, STARTER BRUSH
main28140-15090i198808-198901
COLD SPEC
main28140-26070i198808-198901
main28140-35060i199108-199708
COLD SPEC
main28140-54070i198808-199308
main28140-54380i199308-199708
main28140-64040i199308-199511
main28140-65010i198901-199708
main28140-65020i198901-199108
COLD SPEC
main28140-77090i198808-199708
COLD SPEC
28143SPRING, STARTER BRUSH
main28143-54380×4i199308-199708
main90099-17112×4i199108-199308
COLD SPEC
main90099-17115×4i199308-199511
28150SWITCH ASSY, MAGNET STARTER
main28150-34080i198808-199308
main28150-35030i198808-198901
main28150-35031i198901-199308
main28150-35040i198808-198901
COLD SPEC
main28150-35041i198901-199108
COLD SPEC
main28150-35060i199108-199308
COLD SPEC
main28150-35080i199308-199708
main28150-54070i198808-199104
main28150-54140i198808-199104
COLD SPEC
main28150-54181i199104-199308
main28150-54190i199104-199308
COLD SPEC
main28150-54320i199308-199708
COLD SPEC
main28150-54380i199308-199708
main28150-65011i198908-199308
main28150-65021i198908-199308
COLD SPEC
main28150-65080i199308-199511
main28150-65090i199308-199511
COLD SPEC
main28150-67020i199308-199511
COLD SPEC
main28150-67030i199308-199511
main28150-72080i198808-199308
main28150-72130i199308-199408
main28150-72140i199308-199408
main28150-72160i199308-199708
COLD SPEC
28159BCOVER, MAGNET SWITCH
main28159-10040i198808-199308
main28159-17030i199308-199511
COLD AREA SPEC
main28159-54170i198808-199308
main28159-54380i199308-199708
main28159-55050i199108-199708
COLD AREA SPEC
main28159-56310i198808-199008
COLD AREA SPEC
28160ARMATURE ASSY, STARTER
main28160-15090i198808-198908
COLD SPEC
main28160-15091i199008-199108
main28160-26070i198808-198908
main28160-26071i198908-199708
main28160-54070i198808-198908
12V 2.0KW
main28160-54071i198908-199308
main28160-54140i198808-199708
COLD SPEC
main28160-54380i199308-199708
main28160-64041i199308-199511
main28160-65031i199008-199511
COLD SPEC
main28160-74070i199108-199708
COLD SPEC
28160ABEARING, STARTER ARMATURE
main28253-45020i198808-199708
NO.1
main28253-54070i198808-199308
NO.1
main90099-10107i198808-199708
NO.1
main90099-10113i198808-199708
NO.2
main90099-10119i198808-199708
COLD SPEC,NO.2
main90099-10131i198808-199308
NO.2
main90099-10143i198808-199108
COLD SPEC,NO.2
main90099-10144i199108-199511
COLD SPEC,NO.1
main90099-10196i199108-199708
COLD SPEC,NO.1
main90099-10197i199108-199708
COLD SPEC,NO.2
main90099-10208i199308-199708
NO.1
main90099-65030i199008-199108
COLD SPEC,NO.2
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i198808-199308
main28165-76070i199108-199708
COLD SPEC
main28165-77090i198808-199708
COLD SPEC
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i198808-199708
main28169-54070i198808-199308
main28169-54380i199308-199708
main28169-55050i199108-199708
COLD AREA SPEC
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i198808-199308
main28175-54380i199308-199708
main28175-55050i199108-199708
COLD AREA SPEC
main28175-56310i198808-199008
COLD AREA SPEC
28226STARTER KIT, BATTERY TERMINAL
main28226-16130i199108-199308
COLD SPEC
main28226-54080i198808-199308
main28226-54250i198808-199308
COLD SPEC
main28226-54320i199308-199708
COLD SPEC
main28226-54380i199308-199708
main28226-55050i199308-199708
COLD SPEC
main28226-70040i199308-199708
main28226-72080i198808-199108
main28226-76100i199308-199511
28226ASTARTER KIT, MOTOR TERMINAL
main28226-54220i198808-199708
COLD SPEC
main28226-72010i198808-199108
main28226-74070i199108-199708
COLD SPEC
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040×5i198808-199708
main28228-56080×5i198808-199708
COLD SPEC
28229RETAINER, STARTER IDLE GEAR
main28229-26040i198808-199308
main28229-56080i198808-199708
COLD SPEC
main28229-74070i199108-199708
COLD SPEC
28235PLUNGER, MAGNET SWITCH
main28235-17030i198808-199008
COLD AREA SPEC
main28235-35080i198808-199308
main28235-54380i199308-199708
main28235-55050i199108-199708
COLD AREA SPEC
28251PINION, STARTER DRIVE
main28251-15090i199108-199511
COLD SPEC
main28251-54070i198808-199108
NO.2
main28254-45020i198808-199108
COLD SPEC,NO.1
main28254-54070i198808-199108
NO.1
main28254-54380i199308-199708
main28254-64040i199308-199511
NO.1
main28254-77090i198808-199108
COLD SPEC
28252GEAR, STARTER IDLE
main28254-45020i199108-199708
main28254-54070i199108-199308
main28254-64130i199308-199708
main28254-74070i199108-199708
COLD SPEC
main28254-77090i199108-199708
COLD SPEC
2817187702BOLT, STARTER
2936287701
9009904473
9009905129
9009912009
9011912019
9017908146
9411040800
9411551200
9451100800
9671119006

34 parts on this diagram · 11 diagrams in section
