REAR DOOR LOCK & HANDLE

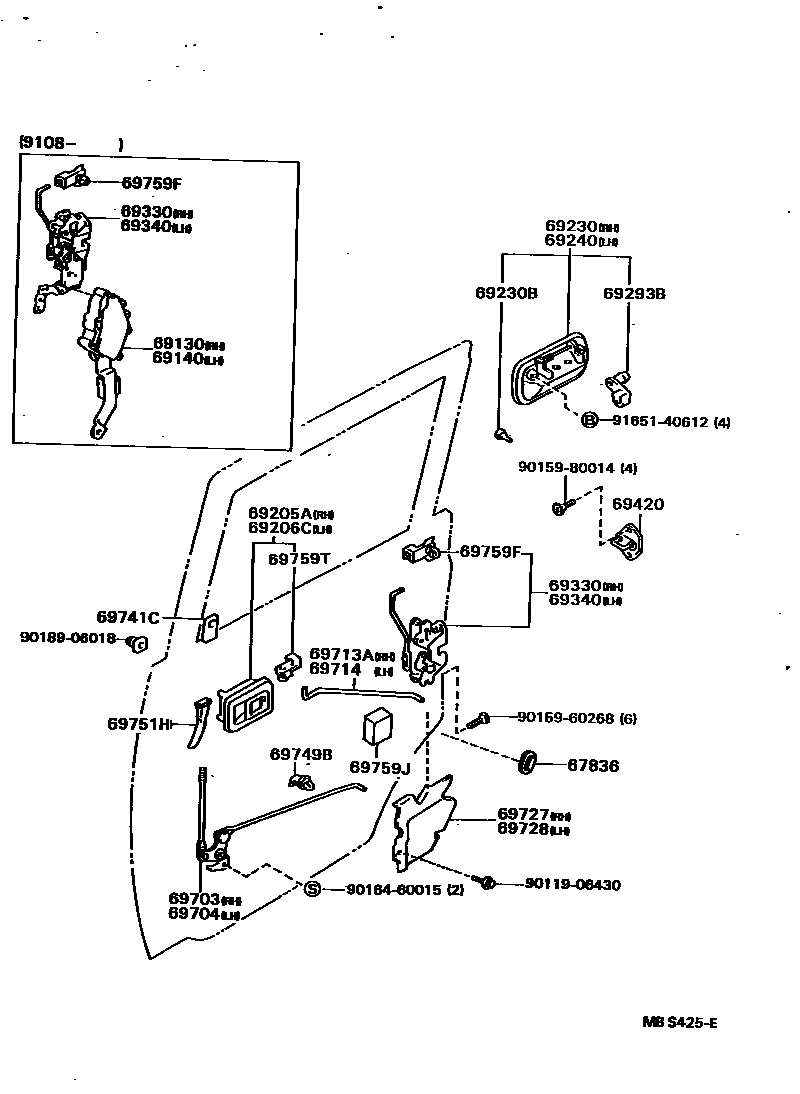

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-14010i¥250198908-199511
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-35020i¥8,000199108-199511
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-35020i¥8,000199108-199511
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-89107-02i198904-199108
RED,TRIM3#
sub69205-89107¥2,010
main69205-89107-03i198904-199108
GRAY,TRIM1#
sub69205-89107¥2,010
main69205-89107-04i198904-199108
BLUE,TRIM8#
sub69205-89107¥2,010
main69205-89107-06i198904-199108
BROWN,TRIM4#
sub69205-89107¥2,010
main69205-89107-B0i199108-199511
GRAY,TRIM1#
sub69205-89107¥2,010
main69205-89107-E1i199108-199308
TAN,TRIM4#
sub69205-89107¥2,010
main69205-89107-E2i199308-199511
OAK,TRIM4#
sub69205-89107¥2,010
main69205-89107-J0i199108-199511
BLUE,TRIM8#
sub69205-89107¥2,010
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-89107-02i198904-199108
RED,TRIM3#
sub69206-89107¥2,010
main69206-89107-03i198904-199108
GRAY,TRIM1#
sub69206-89107¥2,010
main69206-89107-04i198904-199108
BLUE,TRIM8#
sub69206-89107¥2,010
main69206-89107-06i198904-199108
BROWN,TRIM4#
sub69206-89107¥2,010
main69206-89107-B0i199108-199511
GRAY,TRIM1#
sub69206-89107¥2,010
main69206-89107-E1i199108-199308
TAN,TRIM4#
sub69206-89107¥2,010
main69206-89107-E2i199308-199511
OAK,TRIM4#
sub69206-89107¥2,010
main69206-89107-J0i199108-199511
BLUE,TRIM8#
sub69206-89107¥2,010
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-89102i¥6,600198904-199511
NO PAINT REQ.
main69230-89103i¥6,600198904-199511
PLATED
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04014i¥100198904-199511
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-89101i¥6,600198904-199511
NO PAINT REQ.
main69240-89102i¥6,600198904-199511
PLATED
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-12030i¥160198904-199511
RH
main69293-12040i¥160198904-199511
LH
69330LOCK ASSY, REAR DOOR, RH
main69330-35030i¥7,600199108-199308
W(*PW)
main69330-35060i¥8,700199308-199511
main69330-35070i¥7,800199308-199511
W(*PW)
main69330-89105i¥4,920198904-199308
main69330-89106i¥6,000198904-199108
W(*PW)
69340LOCK ASSY, REAR DOOR, LH
main69340-35030i¥7,600199108-199308
W(*PW)
main69340-35070i¥8,700199308-199511
main69340-35080i¥7,800199308-199511
W(*PW)
main69340-89105i¥4,920198904-199308
main69340-89106i¥6,000198904-199108
W(*PW)
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-87001i¥710198904-199511
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69703-89105i¥1,530198904-199511
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69704-89104i¥1,530198904-199511
69713ALINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-89106i¥670198904-199511
69714LINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-89106i¥670198904-199511
69727PROTECTOR, REAR DOOR INSIDE LOCKING LINK, RH
main69727-89101i¥2,550198904-199511
69728PROTECTOR, REAR DOOR INSIDE LOCKING LINK, LH
main69728-89101i¥2,550198904-199511
69741CKNOB, REAR DOOR LOCK CONTROL
main69741-89104-02i199004-199108
RED,TRIM3#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-03i199008-199108
GRAY,TRIM1#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-04i199008-199108
BLUE,TRIM8#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-06i199008-199108
BROWN,TRIM4#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-B0i199108-199206
GRAY,TRIM1#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-B1i199206-199511
GRAY,TRIM1#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-E2i199108-199308
TAN,TRIM4#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-E3i199308-199511
OAK,TRIM4#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-J0i199108-199206
BLUE,TRIM8#
sub69741-89104¥410
sub69741-12040¥390
main69741-89104-J1i199206-199511
BLUE,TRIM8#
sub69741-89104¥410
sub69741-12040¥390
main69741-90K00-12i198908-199004
RED,TRIM3#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-B1i198908-199004
MEDIUM GRAY,TRIM1#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-E1i198908-199004
BROWN,TRIM4#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-J1i198908-199004
MEDIUM BLUE,TRIM8#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
69749BCLAMP, REAR DOOR LOCK LINK
main69749-89101i¥110198904-199511
69751HHOLDER, REAR DOOR LOCK CONTRAL KNOB
main69751-89108i¥440198904-199511
69759FSNAP, REAR DOOR LOCK CONTROL LINK
main69759-20040i¥220198904-199511
YELLOW
main69759-20050i¥160198904-199511
BROWN
main69759-20100i¥250198904-199108
W(*PW),RED
main69759-20110i¥250198904-199108
W(*PW),NATURAL
69759JSILENCER, DOOR LOCK LINK
main69759-89102i¥310198908-199511
69759TSNAP, REAR DOOR INSIDE HANDLE
main69759-20060i¥240198904-199511
RH
main69759-20070i¥140198904-199511
LH
9011906430
main90119-06430¥120
9015960268
main90159-60268¥130
9015980014
main90159-80014¥120
9016460015
main90164-60015¥220
9018906018
main90189-06018¥80
9165140612
main91651-40612¥70

30 parts on this diagram · 1 diagram in section
