BACK DOOR LOCK & HINGE

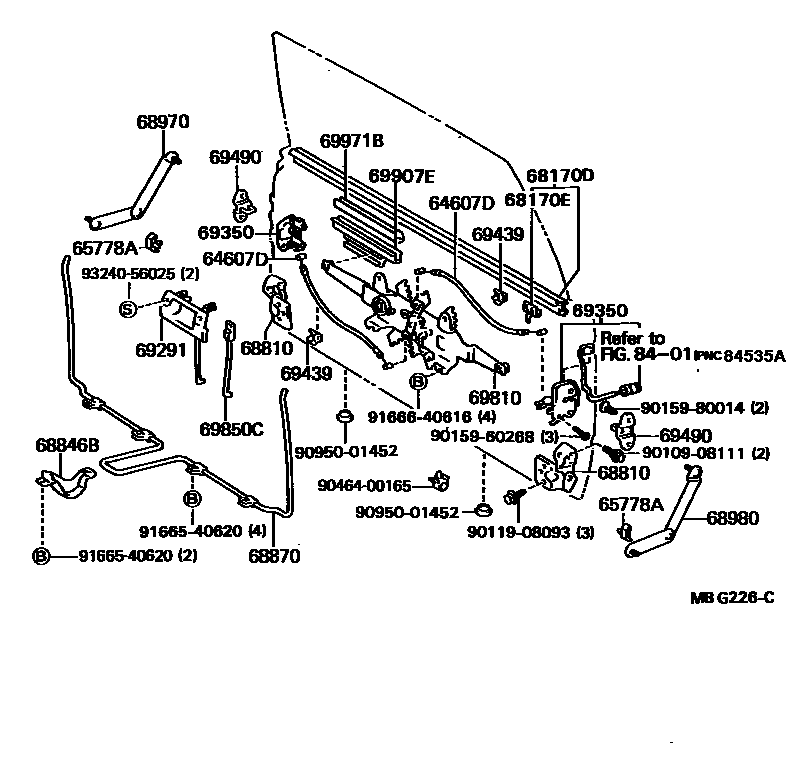

Parts diagram
64607DCABLE SUB-ASSY, BACK DOOR LOCK CONTROL
main64607-89101i198403-198903
RH
main64607-89102i198403-198903
LH
65778ASTOPPER, TAIL GATE STAY
main65778-89102i198403-198408
main65778-89104i198408-198903
68170DWEATHERSTRIP ASSY, BACK DOOR GLASS, INNER
main68170-89114i198403-198903
68170ECLIP, BACK DOOR GLASS WEATHERSTRIP
main68211-89107i198403-198903
68810HINGE ASSY, BACK DOOR, UPPER
main68810-89101i198403-198903
RH
main68820-89101i198403-198903
LH
68846BGUIDE, BACK DOOR TORSION BAR
main68846-89101i198403-198903
68870BAR ASSY, BACK DOOR LOWER TORSION
main68870-89101i198403-198903
68970STAY ASSY, BACK DOOR, RH
main68950-89101i198403-198903
68980STAY ASSY, BACK DOOR
main68950-89101i198403-198903
69291HANDLE ASSY, BACK DOOR INSIDE
main69209-89101-03i198403-198608
GRAY,GRAY,TRIM1#
main69209-89101-04i198403-198608
BLUE,BLUE,TRIM8#
main69209-89101-05i198608-198903
BEIGE,BEIGE,TRIM4#
main69209-89101-06i198403-198608
BROWN,BROWN,TRIM4#
main69209-89101-13i198608-198903
GRAY,GRAY,TRIM1#
69350LOCK ASSY, BACK DOOR
main69380-89102i198403-198406
LH
main69380-89103i198406-198903
LH
main69390-89102i198403-198903
RH
69439CLAMP, BACK DOOR LOCK CONTROL CABLE
main69439-89101i198403-198903
69490STRIKER ASSY, BACK DOOR LOCK
main69410-12040i198403-198903
69810REGULATOR SUB-ASSY, DOOR POWER WINDOW, RH
main69801-89111i198403-198903
69850CLINK ASSY, BACK DOOR INSIDE LOCKING
main69850-89101-03i198403-198608
GRAY,GRAY,TRIM1#
main69850-89101-04i198403-198608
BLUE,BLUE,TRIM8#
main69850-89101-05i198608-198903
BEIGE,BEIGE,TRIM4#
main69850-89101-06i198403-198608
BROWN,BROWN,TRIM4#
main69850-89101-13i198608-198903
GRAY,GRAY,TRIM1#
69907ECHANNEL SUB-ASSY, BACK DOOR GLASS
main69907-89101i198403-198903
main69907-89102i198712-198903
69971BFILLER, BACK DOOR GLASS CHANNEL
main69971-89104i198403-198903
main69971-89104i198712-198903
SIDE
main69971-89105i198712-198903
CENTER
8401
84535ASWITCH, DOOR LOCK
main84535-89101i198403-198508
main84535-89102i198508-198903
9010908111
9011908093
9015960268
9015980014
9046400165
9095001452
9166540620
9166640616
9324056025

28 parts on this diagram · 1 diagram in section
