FUEL TANK & TUBE

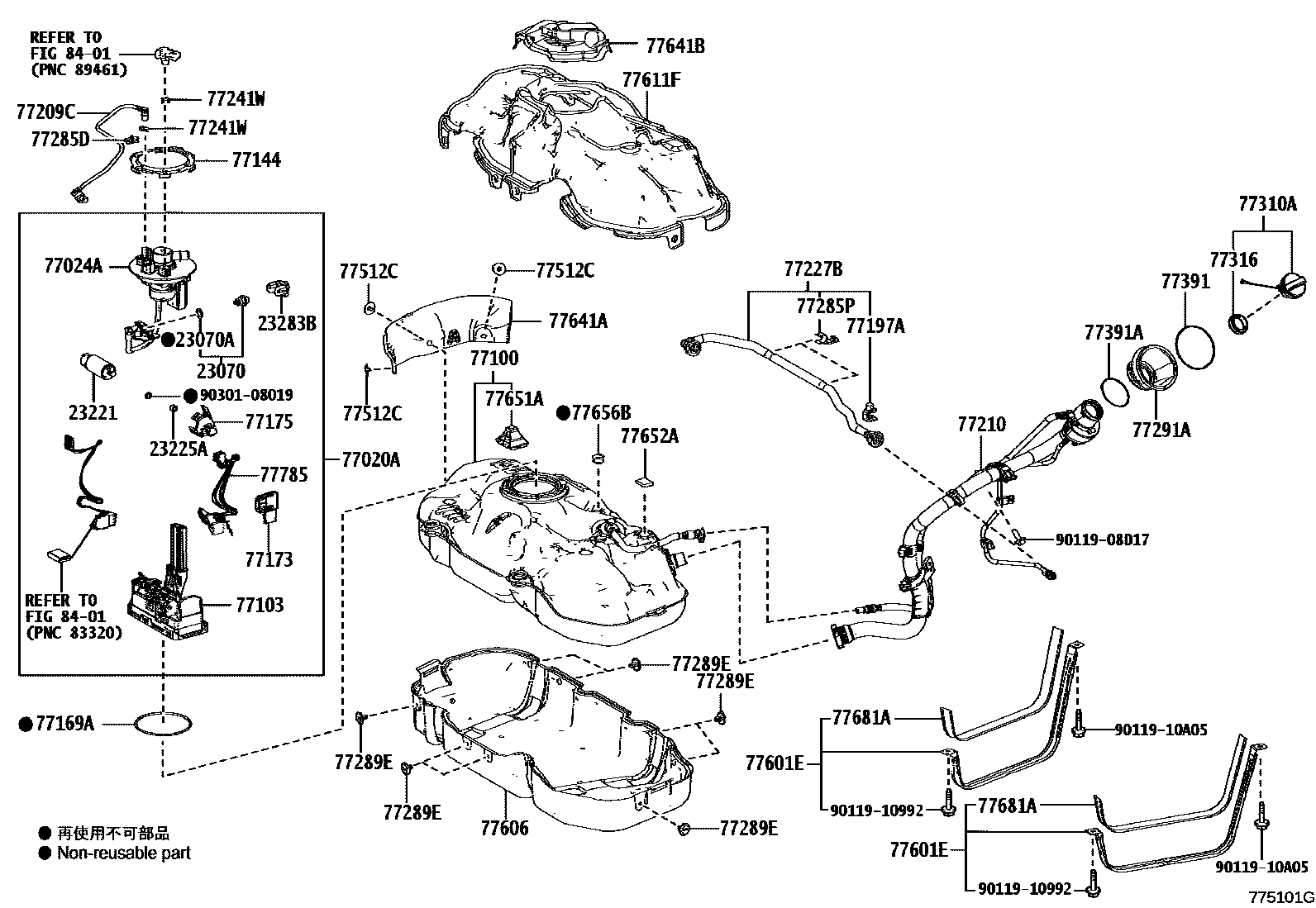

Parts diagram
23070VALVE ASSY, FUEL MAIN
main23070-25020i¥2,560202006-202401
23070ARING, O, NO.1(FOR FUEL MAIN VALVE)
main90301-15024i¥140202006-202401
23221PUMP, FUEL
main23221-25030i¥23,400202006-202401
23225ASPACER, FUEL PUMP
main23225-31020i¥40202006-202401
23283BHOLDER, FUEL PRESSURE REGULATOR
main23283-24010i¥370202006-202401
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-42270i¥46,800202006-202401
main77020-42300i¥39,000202402
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-42170i¥11,400202006-202401
77100TANK ASSY, FUEL
main77001-42440i¥34,900202006-202310
main77001-42480i¥31,700202310
77103SUB-TANK SUB-ASSY, FUEL
main77103-42120i¥2,920202006-202401
77144RETAINER, FUEL PUMP GAUGE
main77144-30030i¥1,270202006-202310
77169AGASKET, FUEL SUCTION TUBE SET
main77169-47040i¥700202006-202310
77173BRACKET, FUEL GAGE
main77173-12020i¥460202006-202401
main77173-42020i¥460202402
77175SUPPORT, FUEL SUCTION, NO.2
main77175-12030i¥510202006-202401
77197ACLAMP, EVAPORATION VENT TUBE, NO.2
main77197-47010i¥380202006-202310
77209CTUBE SUB-ASSY, FUEL TANK MAIN
main77209-42250i¥1,090202006-202310
77210PIPE ASSY, FUEL TANK FILLER
main77210-42270i¥10,100202006-202210
main77210-48660i¥9,100202210-202310
77227BTUBE, FUEL TANK BREATHER, NO.7
main77227-42130i¥1,410202006-202310
77241WCLIP, TUBE JOINT
main77241-33011i¥80202006-202108
main77241-60550i¥50202109-202310
77285DCLAMP, FUEL TUBE, NO.1
main77285-30350i¥200202006-202310
77285PCLAMP, NO.1(FOR CHARCOAL CANISTER PIPE)
main77285-42340i¥360202006-202310
77289ECLAMP, FUEL TANK, NO.1
main77289-47050i¥190202006-202310
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-42060i¥1,380202006-202310
77310ACAP ASSY, FUEL TANK
main77300-33040i¥2,370202006-202310
77316GASKET, FUEL TANK CAP
main77316-75020i¥200202006-202310
77391RING, FUEL INLET BOX
main77391-42010i¥200202006-202310
77391ARING, FUEL INLET BOX
main77391-12020i¥180202006-202310
77512CBRACKET, FUEL TANK
main77512-35140i¥230202006-202310
77601EBAND SUB-ASSY, FUEL TANK
main77601-42140i¥2,090202006-202310
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-42070i¥15,700202006-202310
main77606-42080i¥2,800202310
77611FCOVER, FUEL TANK, UPPER
main77611-42120i¥14,500202006-202310
main77611-42140i¥13,100202310
77641APROTECTOR, FUEL TANK, NO.1
main77641-42080i¥1,560202006-202310
77641BCOVER, FUEL TANK
main77641-42090i¥2,160202006-202310
77651ACUSHION, FUEL TANK, NO.1
main77651-33060i¥1,350202006-202310
77652ACUSHION, FUEL TANK, NO.2
main77652-33060i¥250202006-202310
77656BCUSHION, FUEL TANK, NO.6
main77656-33010i¥250202006-202310
77681ASEAT, FUEL TANK BAND
main77682-47020i¥620202006-202310
77785HARNESS, FUEL PUMP
main77785-42080i¥870202006-202401
8401
9011908D17
main90119-08D17¥100
9011910992
main90119-10992¥190
9011910A05
main90119-10A05¥120
9030108019
main90301-08019¥200

42 parts on this diagram · 3 diagrams in section
