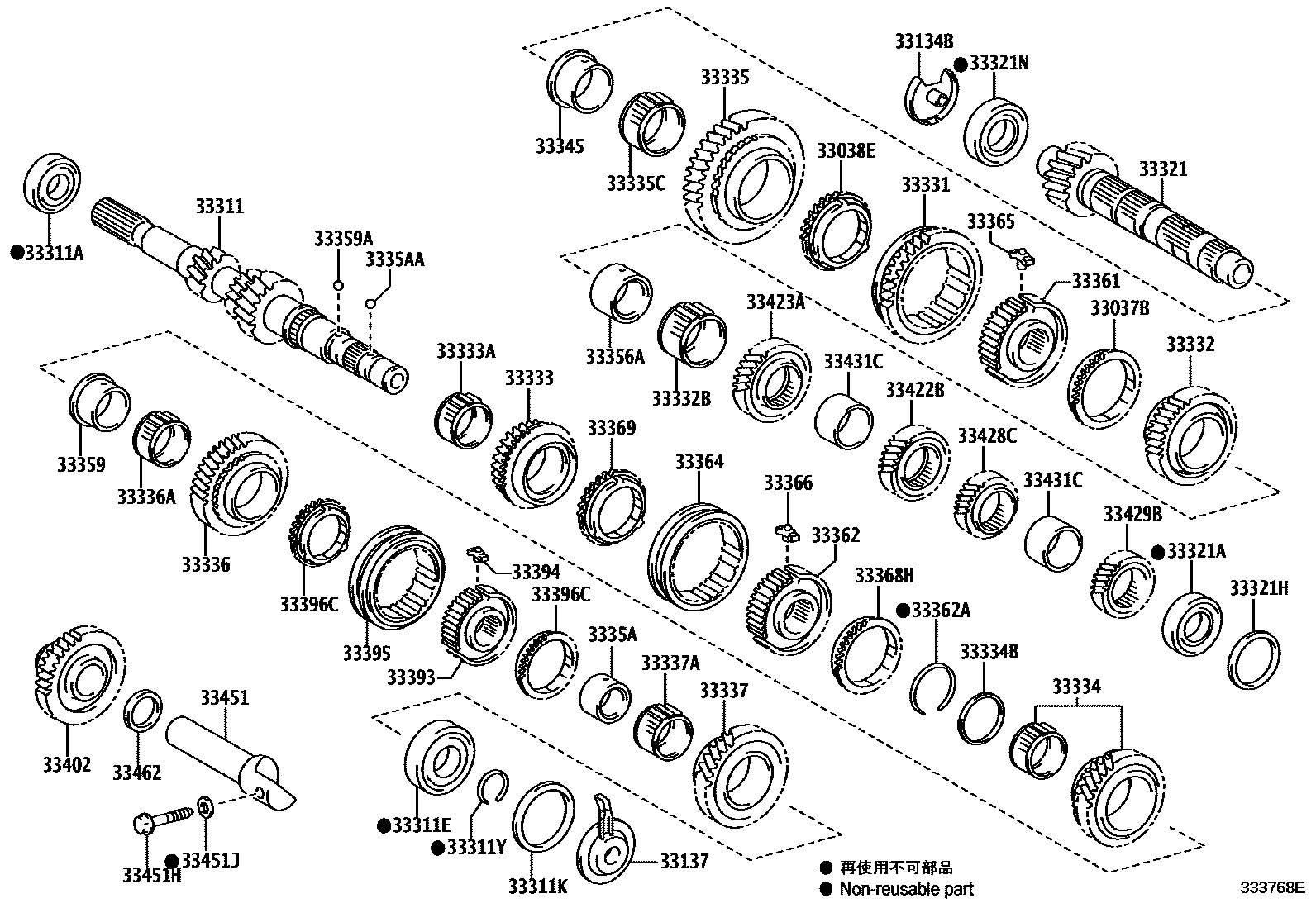

TRANSMISSION GEAR (MTM)

0001 1EB61,EB61F 0002 1EA64,EA64F

33037BRING SET, SYNCHRONIZER, NO.1

main33037-20060iALA4#..6F201212-201405

main33037-20110iZSA44..6F201212-201810

main33037-64020iALA49..JPP..X..DCRE201405-201810

33038ERING SET, SYNCHRONIZER, NO.2

main33037-20110iZSA44..6F201212-201403

main33037-42030iZSA44..6F201403-201810

33134BCOVER, OUTPUT SHAFT(MTM)

main33134-20020iALA4#..6F201212-201810

main33134-20030iZSA44..6F201212-201810

33137COVER, INPUT SHAFT(MTM)

main33137-20010iZSA44..6F201212-201810

33311SHAFT, INPUT

main33311-42041iALA4#..6F201212-201404

sub33311-42042

main33311-42042iALA49..JPP..X..DCRE201404-201810

main33311-42060iZSA4#..6F201212-201611

sub33311-42061

main33311-42061iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201611-201810

33311ABEARING (FOR INPUT SHAFT FRONT)

main90363-27002iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

main90365-30032iALA49..JPP..X..DCRE201212-201810

33311EBEARING, RADIAL BALL (FOR INPUT SHAFT REAR)

main90363-32053iALA4#..6F201212-201810

main90363-35068iZSA44..6F201212-201611

sub90363-35080

main90363-35080iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201612-201810

33311KSHIM (FOR INPUT SHAFT REAR BEARING)

main90564-61113iZSA44..6F201212-201810

T=1.15,MARK A

main90564-61114iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.20,MARK B

main90564-61115iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.25,MARK C

main90564-61116iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.30,MARK D

main90564-61117iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.35,MARK E

main90564-61118iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=1.40,MARK F

main90564-61119iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=1.45,MARK G

main90564-61120iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.50,MARK H

main90564-61121iZSA44..6F201212-201810

T=1.55,MARK J

main90564-61122iZSA44..6F201212-201810

T=1.60,MARK K

main90564-61123iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=1.65,MARK L

main90564-61124iZSA44..6F201212-201810

T=1.70,MARK M

main90564-61125iZSA44..6F201212-201810

T=1.75,MARK N

main90564-61126iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.80,MARK P

33311YRING, SHAFT SNAP (FOR INPUT SHAFT REAR BEARING)

main90520-27080iALA49..JPP..X..DCRE201212-201810

T=1.5

main90520-33037iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.90,MARK 0

main90520-33038iZSA44..6F201212-201810

T=1.96,MARK 1

main90520-33039iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.02,MARK 2

main90520-33040iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.08,MARK 3

main90520-33041iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.14,MARK 4

main90520-33042iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.20,MARK 5

main90520-33043iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.26,MARK 6

main90520-33044iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.32,MARK 7

main90520-33045iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.38,MARK 8

main90520-33046iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.44,MARK 9

main90520-33047iZSA44..6F201212-201810

T=2.50,MARK A

33321SHAFT, OUTPUT

main33321-42060iALA49..JPP..X..DCRE201212-201810

main33321-42090iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

main33321-64010iALA40,41201212-201805

33321ABEARING (FOR OUTPUT SHAFT REAR)

main90363-32047iALA4#..6F201212-201810

main90366-28013iZSA44..6F201212-201810

33321HSHIM (FOR OUTPUT SHAFT REAR BEARING)

main90564-45196iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=1.80,MARK A

main90564-45197iALA4#..6F201212-201810

T=1.85,MARK B

main90564-45198iALA49..JPP..X..DCRE201212-201810

T=1.90,MARK C

main90564-45199iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=1.95,MARK D

main90564-45200iALA4#..6F201212-201810

T=2.00,MARK E

main90564-45201iALA4#..6F201212-201810

T=2.05,MARK F

main90564-45202iALA49..JPP..X..DCRE201212-201810

T=2.10,MARK G

main90564-45203iALA49..JPP..X..DCRE201212-201810

T=2.15,MARK H

main90564-45204iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.20,MARK J

main90564-45205iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.25,MARK K

main90564-45206iALA49..JPP..X..DCRE201212-201810

T=2.30,MARK L

main90564-45207iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.35 MARK M

main90564-45208iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.40,MARK N

main90564-45209iALA4#..6F201212-201810

T=2.45,MARK P

main90564-45210iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.50,MARK Q

main90564-45211iALA4#..6F201212-201810

T=2.55,MARK R

main90564-45212iALA49..JPP..X..DCRE201212-201810

T=2.60,MARK S

main90564-45213iALA49..JPP..X..DCRE201212-201810

T=2.65,MARK T

main90564-52066iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.30,MARK A

main90564-52067iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=1.35,MARK B

main90564-52068iZSA44..6F201212-201810

T=1.40,MARK C

main90564-52069iZSA44..6F201212-201810

T=1.45,MARK D

main90564-52070iZSA44..6F201212-201810

T=1.50,MARK E

main90564-52071iZSA44..6F201212-201810

T=1.55,MARK F

main90564-52072iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.60,MARK G

main90564-52073iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.65,MARK H

main90564-52074iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=1.70,MARK J

main90564-52075iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.75,MARK K

main90564-52076iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=1.80,MARK L

main90564-52077iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.85,MARK M

main90564-52078iZSA44..6F201212-201810

T=1.90,MARK N

main90564-52079iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=1.95,MARK P

main90564-52080iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.00,MARK Q

main90564-52081iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.05,MARK R

main90564-52082iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.10,MARK S

main90564-52083iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.15,MARK T

main90564-52084iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.20,MARK U

main90564-52085iZSA44..6F201212-201810

T=2.25,MARK V

main90564-52086iZSA44..6F201212-201810

T=2.30,MARK W

main90564-52087iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.35,MARK X

main90564-52088iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.40,MARK Y

main90564-52089iZSA44..6F201212-201810

T=2.45,MARK Z

main90564-52090iZSA44..6F201212-201810

T=2.50,MARK 1

33321NBEARING (FOR OUTPUT SHAFT FRONT)

main90365-36005iALA4#..6F201212-201810

main90366-36013iZSA44..6F201212-201810

33331GEAR, REVERSE

main33331-20080iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

main33331-20100iZSA44..6F201212-201810

33332GEAR, 2ND

main33332-20150iALA4#..6F201212-201305

sub33332-20151

main33332-20151iALA4#..6F201305-201311

sub33332-64010

main33332-20180iZSA44..6F201212-201810

main33332-64010iALA49..JPP..X..DCRE201311-201810

33332BBEARING, NEEDLE ROLLER (FOR 2ND GEAR)

main90364-50004iALA4#..6F201212-201810

main90364-51002iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33333GEAR, 3RD

main33034-42030iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

main33333-20100iALA49..JPP..X..DCRE201212-201810

main33333-20110iALA40201212-201311

sub33333-64020

main33333-64020iALA40,41201311-201805

33333ABEARING, NEEDLE ROLLER (FOR 3RD GEAR)

main90364-36022iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

main90364-41004iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

33334GEAR, 4TH

main33025-20010iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

main33334-64010iALA4#..6F201212-201403

sub33334-64011

main33334-64011iALA49..JPP..X..DCRE201403-201810

33334BSPACER (FOR 4TH GEAR BEARING)

main90560-41005iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

main90560-42002iALA49..JPP..X..DCRE201212-201810

33335GEAR, 1ST

main33335-42040iALA4#..6F201212-201311

sub33335-64010

main33335-42060iZSA44..6F201212-201403

main33335-42070iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201403-201810

main33335-64010iALA49..JPP..X..DCRE201311-201810

33335CBEARING, NEEDLE ROLLER(FOR 1ST GEAR)

main90364-47009iALA49..JPP..X..DCRE201212-201810

main90364-51003iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33336GEAR, 5TH

main33336-20150iZSA44..6F201212-201810

33336ABEARING, NEEDLE ROLLER (FOR 5TH GEAR)

main90364-42007iALA4#..6F201212-201810

main90364-45016iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33337GEAR SUB-ASSY, 6TH

main33337-20120iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

main33337-42011iALA49..JPP..X..DCRE201212-201810

33337ABEARING, NEEDLE ROLLER (FOR 6TH GEAR)

main90364-36023iALA4#..6F201212-201810

main90364-42006iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33345BUSH, 1ST GEAR

main33345-20040iZSA44..6F201212-201810

33356ARACE, 2ND GEAR BEARING INNER

main33356-20040iALA4#..6F201212-201810

main33356-20060iZSA44..6F201212-201810

33359RACE, 5TH GEAR BEARING INNER

main33359-20020iZSA44..6F201212-201810

33359ABALL, 5TH GEAR BEARING INNER RACE LOCK

main90360-05012iZSA44..6F201212-201810

3335ARACE, 6TH GEAR BEARING, INNER(MTM)

main3335A-20020iZSA44..6F201212-201810

3335AABALL, 6TH GEAR BEARING, INNER RACE ROCK(MTM)

main90360-05012iZSA44..6F201212-201810

33361HUB, TRANSMISSION CLUTCH, NO.1

main33361-20060iALA4#..6F201212-201810

main33361-20080iZSA44..6F201212-201810

33362HUB, TRANSMISSION CLUTCH, NO.2

main33362-20030iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

main33362-20050iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

33362ARING, SHAFT SNAP (FOR CLUTCH HUB NO.2 SETTING)

main90520-33030iALA49..JPP..X..DCRE201212-201810

T=2.25,MARK 1

main90520-33031iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.30,MARK 2

main90520-33032iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.35,MARK 3

main90520-33034iALA4#..6F201212-201810

T=2.40,MARK 4

main90520-33035iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.45,MARK 5

main90520-33036iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

T=2.50,MARK 6

main90520-39055iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.30,MARK 0

main90520-39056iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.36,MARK 1

main90520-39057iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.42,MARK 2

main90520-39058iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

T=2.48,MARK 3

main90520-39059iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

T=2.54,MARK 4

main90520-39060iZSA44..6F201212-201810

T=2.60,MARK 5

33364SLEEVE, TRANSMISSION HUB, NO.2

main33364-20060iALA4#..6F201212-201311

sub33364-20061

main33364-20061iALA49..JPP..X..DCRE201311-201810

main33364-20080iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33365KEY, SYNCHROMESH SHIFTING, NO.1

main33365-20070iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

main33365-53010iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

33366KEY, SYNCHROMESH SHIFTING, NO.2

main33365-20080iZSA44..6F201212-201810

33368HRING, SYNCHRONIZER (FOR 4TH GEAR)

main33381-20030iZSA44..6F201212-201810

33369RING, SYNCHRONIZER, NO.3

main33369-20060iZSA44..6F201212-201810

33393HUB, TRANSMISSION CLUTCH, NO.3

main33393-20030iALA4#..6F201212-201810

main33393-20050iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

33394KEY, SYNCHROMESH SHIFTING, NO.3

main33365-20080iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

main33394-20020iALA4#..6F201212-201406

main33394-20030iALA49..JPP..X..DCRE201406-201810

33395SLEEVE, TRANSMISSION HUB, NO.3

main33395-20050iALA4#..6F201212-201810

main33395-20070iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33396CRING, SYNCHRONIZER, NO.5(MTM)

main33396-20020iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33402GEAR SUB-ASSY, REVERSE IDLER

main33402-20090iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33422BGEAR, 4TH DRIVEN

main33035-64010iALA4#..6F201212-201810

main33422-20090iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33423AGEAR, 3RD DRIVEN

main33034-20090iALA49..6F201212-201311

sub33034-20091

main33034-20091iALA49..RUP..DCRE;ALA49..(G,M)..DCRE201311-201810

main33034-20100iALA40201212-201311

sub33034-20101

main33034-64020iALA40,41201311-201805

main33423-42030iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33428CGEAR, 5TH DRIVEN

main33036-64010iALA49..6F201212-201810

main33036-64020iALA40,41201212-201805

main33428-20150iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33429BGEAR, 6TH DRIVEN

main33037-42010iALA4#..6F201212-201810

main33429-20090iZSA44..6F..EUR;ZSA42..JPP..6F..X;ZSA44..JPP..6F..M..RUS201212-201810

33431CSPACER, OUTPUT GEAR

main33431-20100iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

33451SHAFT, REVERSE IDLER GEAR

main33451-20050iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

main33451-20070iZSA44..6F201212-201810

33451HBOLT (FOR REVERSE IDLER GEAR SHAFT)

main90105-08150iZSA44..6F201212-201810

33451JGASKET (FOR REVERSE IDLER GEAR SHAFT)

main90430-08010iZSA44..6F201212-201810

33462WASHER, REVERSE IDLER THRUST

main33462-20060iWWA42;ALA49..RUP..DCRE;ALA49..(G,M)..DCRE201212-201810

main33462-20080iZSA42..RUP..6F;ZSA44..RUP..6F..M;ZSA44..6F..(G,X)..RUS;ZSA42..JPP..6F..(G,M)201212-201810

54 parts on this diagram · 2 diagrams in section
