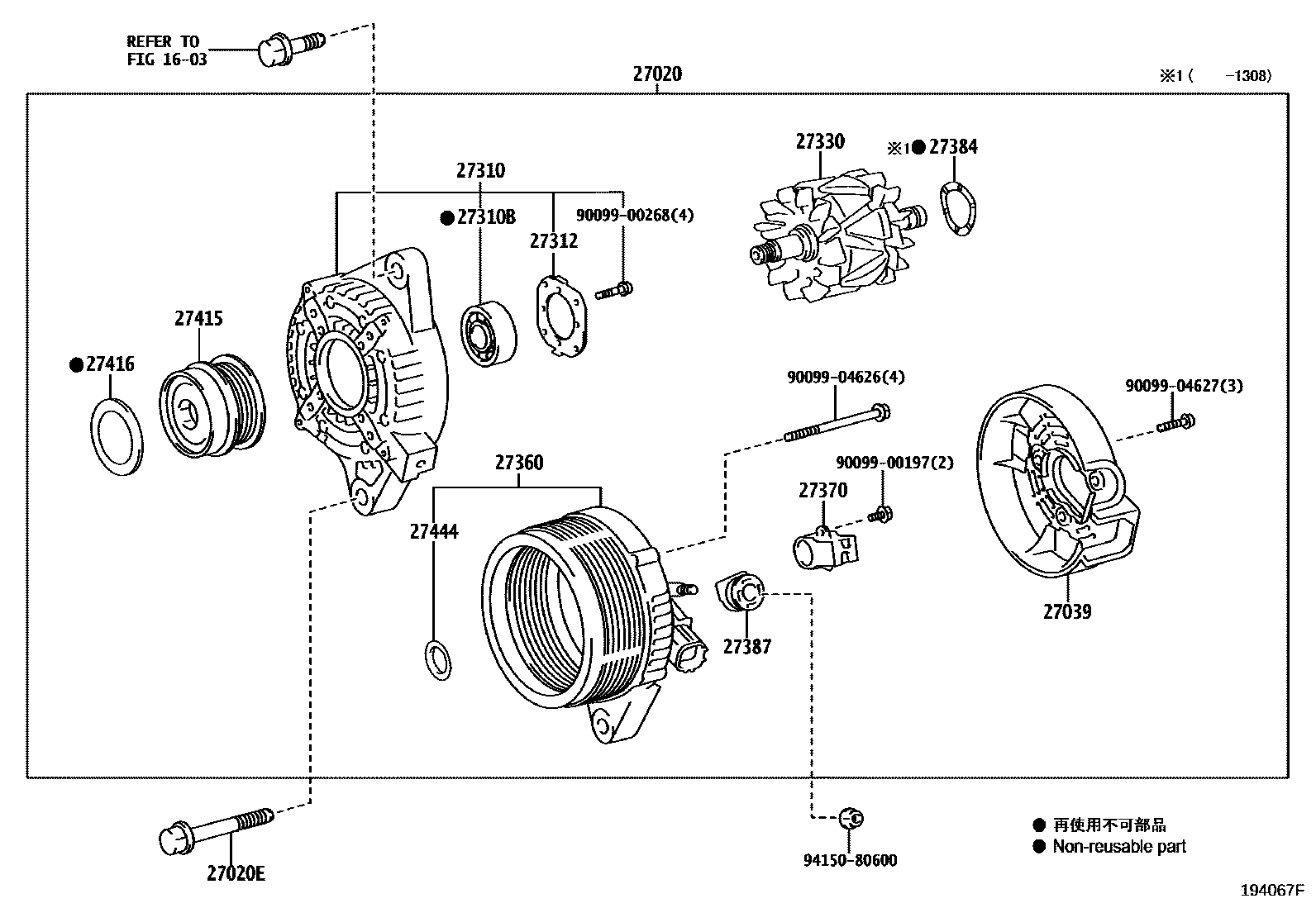

ALTERNATOR

0001 112V 100A,130A 0002 112V 100A,130A 0003 112V 150A 0004 112V 100A 0005 112V 100A 0006 112V 150A 0007 112V 150A

1603

27020ALTERNATOR ASSY

main27060-0V190i2ARFE..ASA44..RUP..X201610-201709

12V 100A

main27060-26041i1ADFTV..ALA40,41201212-201510

12V 150A

main27060-26081i2AD#..ALA49..RUP;2ADFTV..ALA49..G,M201212-201810

12V 150A

main27060-36061i2ARFE..ASA44..RUP..(G,M)201510-201810

12V 150A

main27060-36080i2ARFE..ASA44..JPP..X;2ARFE..ASA44..G..EUR201510-201810

12V 100A

main27060-37101i3ZRFAE..ZSA44201212-201307

12V 100A

main27060-37150i3ZRFE..ZSA4#..RUP..B..X201510-201810

12V 100A

main27060-37180i3ZRFE..ZSA44..6F..X;3ZRFE..ZSA42..RUP..6F..X201504-201812

12V 100A

sub27060-37240

main27060-37180i3ZRFAE..ZSA44..6F201510-201608

12V 100A,ECO PACKAGE-WITHOUT

sub27060-37240

main27060-37190i3ZRFAE..ZSA44..A201504-201902

12V 130A

sub27060-37191

main27060-37191i3ZRFE..ZSA44..RUP..6F201903

12V 130A

main27060-37200i3ZRFE..ZSA4#..JPP..B..(G,M)201510-201810

12V 130A

main27060-37210i3ZRFAE..ZSA44201308-201504

12V 100A

main27060-37240i3ZRFE..ZSA42..RUP..6F201901

12V 100A

main27060-YV040i2WW..WWA42201510-201805

12V 150A

27020EBOLT(FOR ALTERNATOR)

main90105-10307i3ZRFE..ZSA4#..RUP;3ZRFAE..ZSA44..RHD..X;3ZRFE..ZSA42..JPP..6F..(G,M);3ZRFE..ZSA44..JPP..6F..(G,X)201212-201810

main90105-10562i2ARFE..ASA44..X..EUR;2ARFE..ASA44..JPP..(G,M)201510-201810

NO.1

main91552-81045i2ARFE..ASA44..RUP;2ARFE..ASA44..JPP..X..RUS201510-201810

NO.2

27039COVER, ALTERNATOR REAR END

main27039-0Y150i2ARFE..ASA44..RUP..X201610-201709

main27039-27090i2ADFHV..ALA49..JPP;2ADFTV..ALA49..JPP..X201212-201810

main27039-31390i2ARFE..ASA44..RUP..(G,M)201510-201810

main27039-37220i3ZRFAE..ZSA44..LHD;3ZRFE..ZSA44..JPP..M;3ZRFE..ZSA44..JPP..B..G;3ZRFAE..ZSA44..RHD..(G,M);3ZRFE..ZSA42..JPP..B..(G,M)201504-201810

main27039-47330i3ZRFAE..ZSA44..6F201510-201608

ECO PACKAGE-WITHOUT

main27039-47330i3ZRFAE..ZSA44..6F201212-201901

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-0V180i2ARFE..ASA44..RUP..X201610-201709

main27310-27090i2AD#..ALA49..RUP;2ADFTV..ALA49..G,M201212-201810

main27310-36090i2ARFE..ASA44..RUP..(G,M)201510-201810

main27310-36160i2ARFE..ASA44..JPP..X;2ARFE..ASA44..G..EUR201510-201810

main27310-37130i3ZRFAE..ZSA44..A201212-201810

main27310-37130i3ZRFAE..ZSA44..6F201510-201608

ECO PACKAGE-WITHOUT

main27310-37220i3ZRFAE..ZSA44..A201504-201810

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90068-10033i2ARFE..ASA44..RUP..X201610-201709

main90099-10223i1ADFTV,2AD#,3ZRFAE..ALA4#,ZSA44201212-201810

27312PLATE, RETAINER

main27312-0T300i2ARFE..ASA44..RUP..X201610-201709

main27312-72100i2ARFE..ASA44..X..EUR;3ZRFE..ZSA44..JPP..M;3ZRFAE..ZSA44..RHD..(G,M);3ZRFE..ZSA44..JPP..B..(G,X);2ADFTV,3ZRFE..ALA49,ZSA42..JPP..X;2ADFHV,3ZRFAE..ALA49,ZSA44..JPP..L201212-201810

27330ROTOR ASSY, ALTERNATOR

main27330-0Y150i2ARFE..ASA44..RUP..X201610-201709

main27330-37220i3ZRFAE..ZSA44..LHD;3ZRFE..ZSA44..JPP..M;3ZRFE..ZSA44..JPP..B..G;3ZRFAE..ZSA44..RHD..(G,M);3ZRFE..ZSA42..JPP..B..(G,M)201504-201810

main27330-47330i3ZRFAE..ZSA44..A201212-201810

main27330-47330i3ZRFAE..ZSA44..6F201510-201608

ECO PACKAGE-WITHOUT

main27330-58460i1ADFTV,2AD#..ALA4#201212-201810

27360COIL ASSY, ALTERNATOR

main27360-0V180i2ARFE..ASA44..RUP..X201610-201709

main27360-26180i1ADFTV..ALA40,41201212-201510

main27360-26260i2AD#..ALA49201212-201810

main27360-36111i2ARFE..ASA44..JPP..(G,M)..RUS201510-201810

main27360-36161i2ARFE..ASA44..JPP..X;2ARFE..ASA44..G..EUR201510-201810

main27360-37130i3ZRFAE..ZSA44201212-201308

sub27360-37131

main27360-37131i3ZRFAE..ZSA44201308-201504

main27360-37181i3ZRFE..ZSA4#..RUP..B..X201510-201810

main27360-37211i3ZRFE..ZSA42..JPP..6F..X201504-201901

main27360-37211i3ZRFAE..ZSA44..6F201510-201608

ECO PACKAGE-WITHOUT

main27360-37220i3ZRFAE..ZSA44..A201504-201903

sub27360-37221

main27360-37221i3ZRFE..ZSA44..RUP..6F201903

main27360-37230i3ZRFE..ZSA4#..RUP..B..(G,M)201510-201810

main27360-37270i3ZRFE..ZSA42..RUP..6F201901

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-0Y150i2ARFE..ASA44..RUP..X201610-201709

sub27370-31220

main27370-31220i3ZRFE..ZSA4#..RUP;3ZRFAE..ZSA44..RHD..X;2ARFE..ASA44..RUP..(G,M);2ARFE..ASA44..JPP..X..RUS;3ZRFE..ZSA42..JPP..6F..(G,M);3ZRFE..ZSA44..JPP..6F..(G,X)201212-201810

main27370-58460i1ADFTV,2AD#..ALA4#201212-201810

27384WASHER

main27384-38130i3ZRFAE..ZSA44201212-201308

main27384-50030i1ADFTV,2AD#..ALA4#201212-201810

27387INSULATOR, TERMINAL

main27387-0Y150i2ARFE..ASA44..RUP..X201610-201709

main27387-20130i1ADFTV,2AD#,3ZRFAE..ALA4#,ZSA44201212-201810

27415PULLEY, ALTERNATOR W/CLUTCH

main27415-0T011i3ZRFAE..ZSA44201212-201307

sub27415-0T060

sub27416-0W050

main27415-0T060i3ZRFE..ZSA4#..RUP;3ZRFAE..ZSA44..RHD..X;3ZRFE..ZSA42..JPP..6F..(G,M);3ZRFE..ZSA44..JPP..6F..(G,X)201308-201810

main27415-0W021i2ARFE..ASA44..X..EUR;2ARFE..ASA44..JPP..(G,M)201510-201810

main27415-26010i2ADFHV..ALA49..JPP;2ADFTV..ALA49..JPP..X201212-201810

27416CAP, ALTERNATOR PULLEY

main27416-0W020i3ZRFAE..ZSA44201212-201307

main27416-0W050i3ZRFAE..ZSA44201308-201810

main27416-27010i2AD#..ALA49..RUP;2ADFTV..ALA49..G,M201212-201810

27444PACKING, ALTERNATOR BEARING COVER

main27444-0T300i2ARFE..ASA44..RUP..X201610-201709

main27444-21190i3ZRFAE..ZSA44201308-201810

9009900197

main90099-00197

9009900268

main90099-00268

9009904626

main90099-04626

9009904627

main90099-04627

9415080600

main94150-80600

20 parts on this diagram · 7 diagrams in section
