FRONT DISC BRAKE CALIPER & DUST COVER

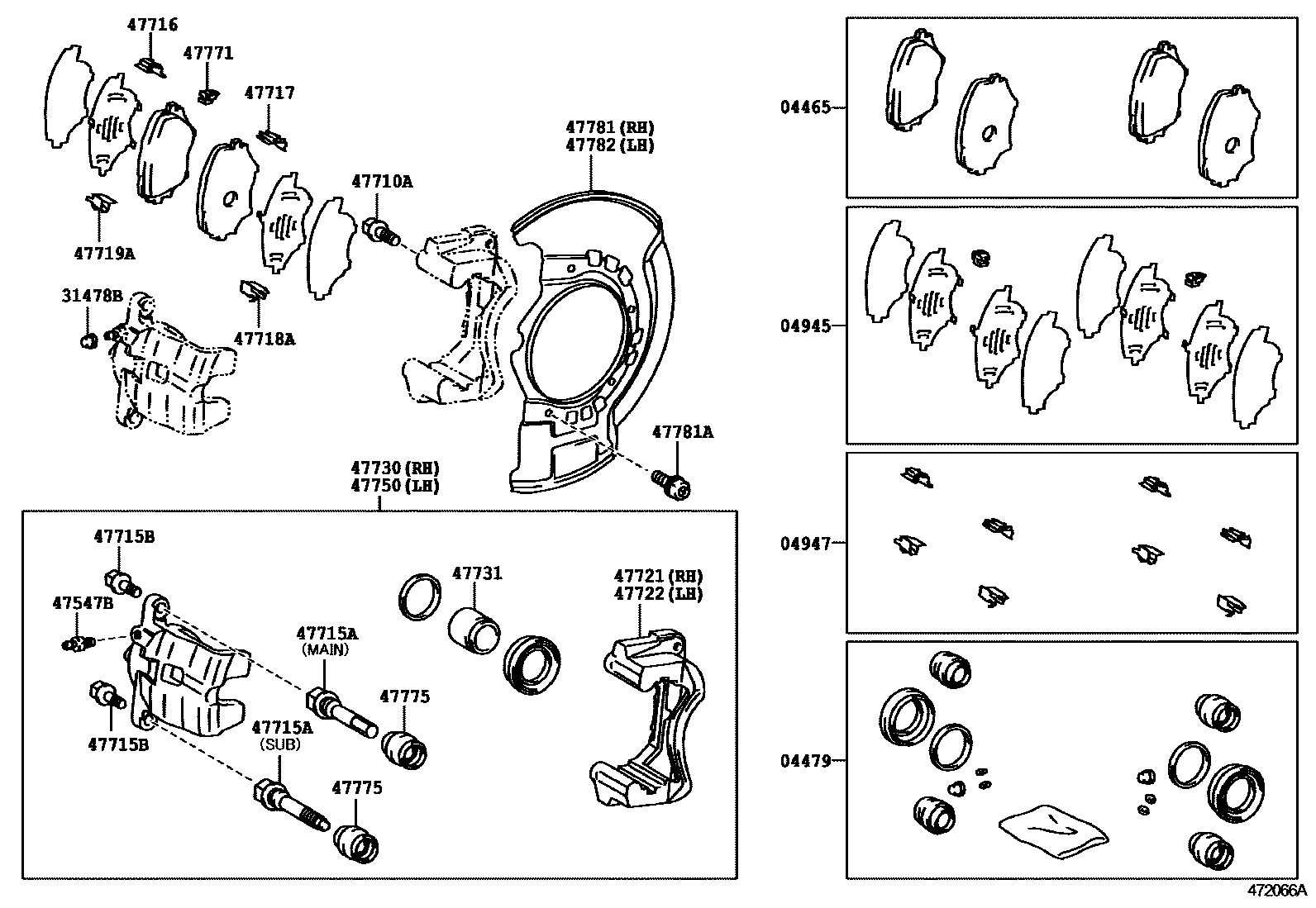

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-42070i200008-200105
MARK SUMITOMO PS534
main04465-42071i200105-200307
MARK SUMITOMO PS534
main04465-42130i200307-200511
MARK SUMITOMO PS534
04479CYLINDER KIT, DISC BRAKE, FRONT
main04479-42040i200008-200307
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-42040i200008-200307
04947FITTING KIT, DISC BRAKE, FRONT
main04947-42040i200008-200307
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i200008-200307
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-35020i200008-200307
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12208i200008-200511
*12-1.25PX29.5-23
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-22130i200008-200307
SUB PIN SIDE
main47715-60010i200008-200307
MAIN PIN SIDE
47715BBOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)
main90105-08304i200008-200307
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-42030i200008-200307
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-42030i200008-200307
47718APLATE, PAD SUPPORT, NO.3(FOR FRONT DISC BRAKE)
main47718-42030i200008-200307
47719APLATE, PAD SUPPORT, NO.4(FOR FRONT DISC BRAKE)
main47719-42030i200008-200307
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-42040i200008-200307
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-42040i200008-200307
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-42040i200008-200307
47731PISTON, FRONT DISC BRAKE
main47731-22090i200008-200307
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-42040i200008-200307
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-22040i200307
main47771-22070i200008-200307
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-30040i200008-200307
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-42030i200008-200511
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90119-06227i200008-200511
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-42030i200008-200511

23 parts on this diagram · 1 diagram in section
