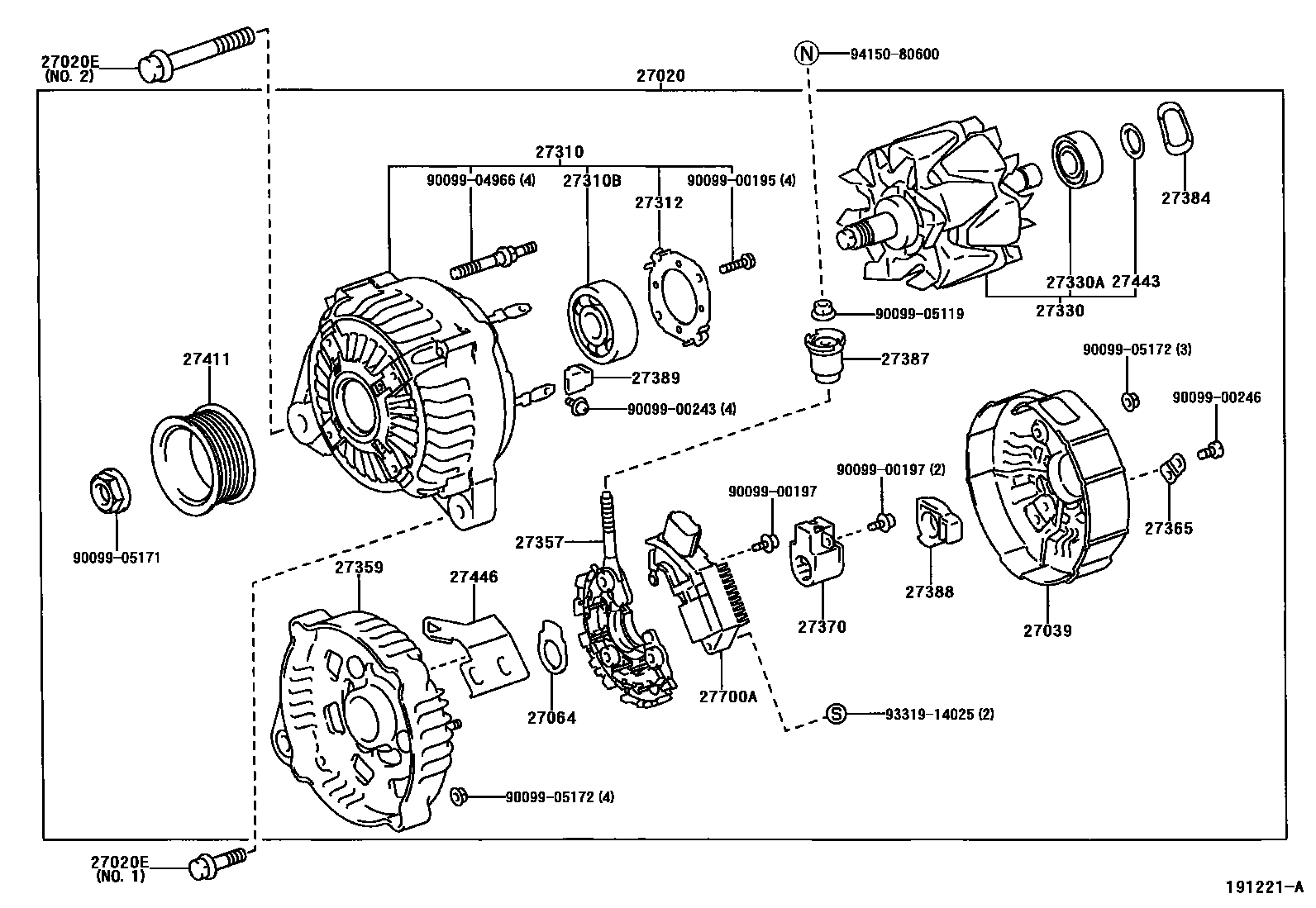

ALTERNATOR

0001 112V 90A,100A 0002 112V 90A 0003 112V 100A

27020ALTERNATOR ASSY

main27060-28080i1AZFE..ACA2#..ATM200008-200307

12V 100A

sub27060-28090

main27060-28110i1AZFE..ACA2#..MTM200008-200307

12V 90A

main27060-28260i2AZFE..ACA2#..ATM200307

12V 100A

27020EBOLT(FOR ALTERNATOR)

main91511-60840i1AZFE..ACA2#200008-200307

NO.1

sub91511-J0840

main91511-J0840i2AZFE..ACA2#200307

NO.1

main91512-81085i1AZFE..ACA2#200008-200307

NO.2

27039COVER, ALTERNATOR REAR END

main27039-20020i1AZFE..ACA2#..MTM200008-200101

sub27039-28090

main27039-20060i1AZFE..ACA2#..ATM200008-200101

main27039-20160i1AZFE..ACA2#..ATM200101-200307

main27039-27060i2AZFE..ACA2#..ATM200307

main27039-28090i1AZFE..ACA2#..MTM200101-200307

27064SEAL, ALTERNATOR PLATE

main27064-42010i1AZFE..ACA2#200008-200307

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-28050i1AZFE..ACA2#..ATM200008-200307

main27310-28090i1AZFE..ACA2#..MTM200008-200307

main27310-28120i2AZFE..ACA2#..ATM200307-200511

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10142i2AZFE..ACA2#..ATM200307-200511

sub90099-10223

main90099-10219i1AZFE..ACA2#200008-200307

27312PLATE, RETAINER

main27312-42010i1AZFE..ACA2#200008-200307

main27312-72100i2AZFE..ACA2#..ATM200307-200511

27330ROTOR ASSY, ALTERNATOR

main27330-28050i1AZFE..ACA2#..ATM200008-200307

main27330-30070i2AZFE..ACA2#..ATM200307

main27330-74550i1AZFE..ACA2#..MTM200008-200307

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10140i1AZFE..ACA2#200008-200511

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-22070i1AZFE..ACA2#..MTM200008-200307

main27357-70450i1AZFE..ACA2#..ATM200008-200307

27359FRAME, ALTERNATOR RECTIFIER END

main27359-28060i1AZFE..ACA2#..ATM200008-200307

main27359-28090i1AZFE..ACA2#..MTM200008-200307

27365PLATE, TERMINAL

main27365-55080i1AZFE..ACA2#200008-200307

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-58460i2AZFE..ACA2#..ATM200307

main27370-75060i1AZFE..ACA2#200008-200307

27384WASHER

main27384-50030i1AZFE..ACA2#200008-200307

27387INSULATOR, TERMINAL

main27387-20130i2AZFE..ACA2#..ATM200307

main27387-42021i1AZFE..ACA2#200008-200307

27388COVER, ALTERNATOR BRUSH

main27388-42010i1AZFE..ACA2#200008-200307

27389INSULATOR, TERMINAL

main27389-42010i1AZFE..ACA2#200008-200307

27411PULLEY, ALTERNATOR

main27411-28060i1AZFE..ACA2#..ATM200008-200307

main27411-28090i1AZFE..ACA2#..MTM200008-200307

27443COVER, ALTERNATOR BEARING

main27443-63020i2AZFE..ACA2#..ATM200008-200307

27446CLIP, ALTERNATOR CORD

main27446-28060i1AZFE..ACA2#200008-200307

main27446-28120i2AZFE..ACA2#..ATM200307

27700AREGULATOR ASSY, GENERATOR

main27700-20050i1AZFE..ACA2#..ATM200008-200307

main27700-46060i1AZFE..ACA2#..MTM200008-200307

9009900195

main90099-00195

9009900197

main90099-00197

9009900243

main90099-00243

9009900246

main90099-00246

9009904966

main90099-04966

9009905119

main90099-05119

9009905171

main90099-05171

9009905172

main90099-05172

9331914025

main93319-14025

9415080600

main94150-80600

31 parts on this diagram · 3 diagrams in section
