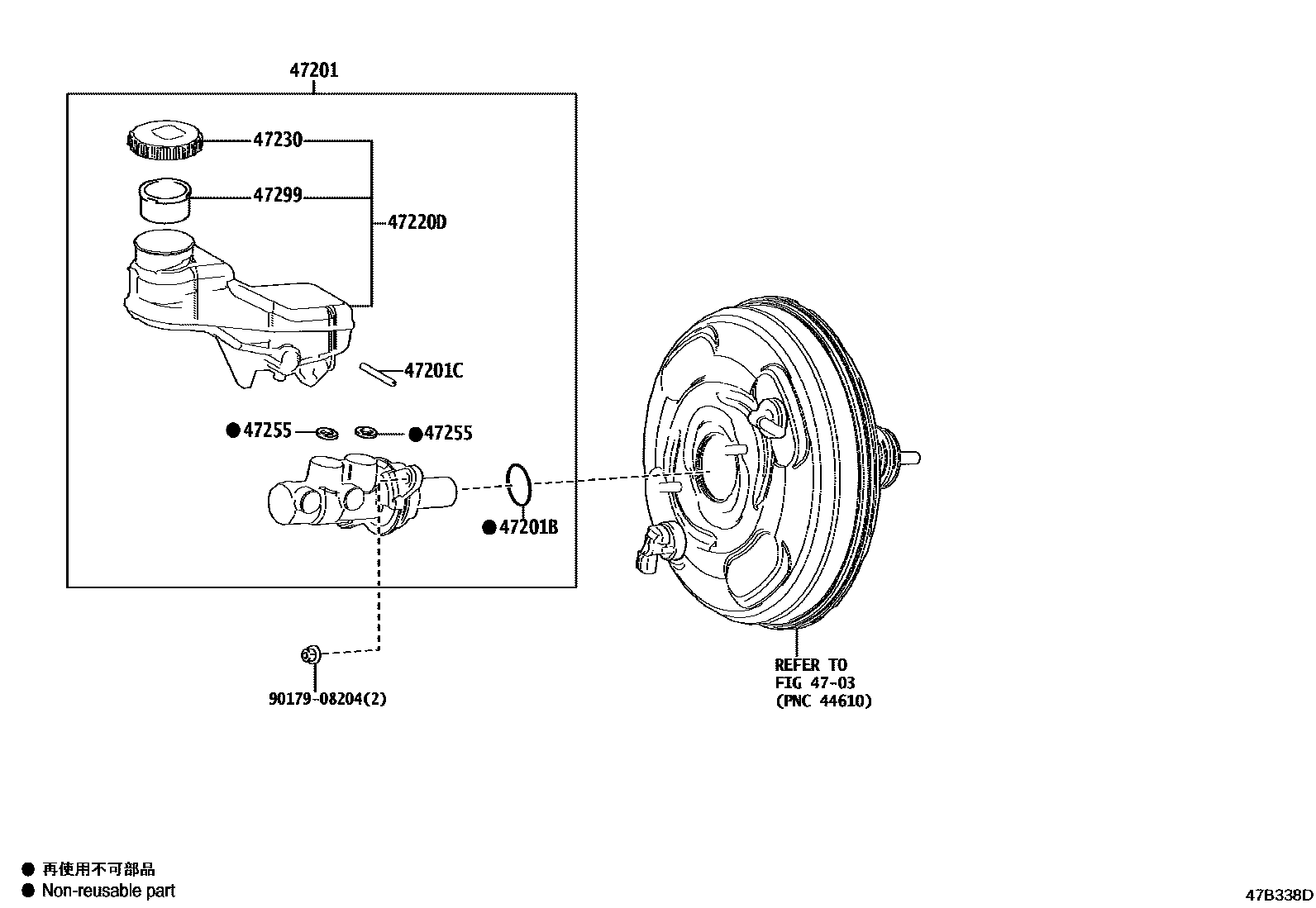

BRAKE MASTER CYLINDER

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1

4703

47201CYLINDER SUB-ASSY, BRAKE MASTER

main47201-42400iAXAA54,MXAA54..RHD;MXAA52..RHD..X..(ARL,GEN);MXAA52..RHD..(G,M)..(ARL,GEN,SA)201901-202310

main47201-42410iMXAA5#..RHD..6F..(ARL,GEN)201901-202210

main47201-42420iMXAA52..RHD..CVT..EUR201811-202210

main47201-42430iMXAA52..RHD..6F..EUR201811-202007

main47201-42440iAXAA54,MXAA5#..(ATM,CVT)..RUS201811-202310

main47201-42450iMXAA5#..LHD..6F..(M,X)..GEN201901-202310

main47201-42460iAXAA54..EUR201811-202310

main47201-42470iMXAA5#..6F..EUR201811-202210

47201BRING, O(FOR BRAKE MASTER CYLINDER)

main90015-AH002iAXAA54..LHD..V;MXAA52..JPP..CVT;AXAA54..(M,V,X)..ARL;MXAA52..LHD..6F..GEN;AXAA52..LHD..(G,M)..GEN;MXAA54..JPP..CVT..(M,X);MXAA54..(G,V)..(EUR,GEN,SA);MXAA54..JPP..L201811-202310

47201CRING PIN, BRAKE MASTER CYLINDER

main90029-15803iMXAA5#..6F..G..(GEN,SA)201811-202310

47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER

main47220-42130iAXAH5#..X..ARL;AXAH54..RHD..G..GEN;AXAL5#..RHD..(G,M)..EUR;AXAH5#..RHD..(G,M)..(ARL,EUR)201811-202112

main47220-42140iAXAH5#,AXAL5#..LHD201811-202112

main47220-42150iAXAA54,MXAA54..RHD;MXAA52..RHD..X..(ARL,GEN);MXAA52..RHD..(G,M)..(ARL,GEN,SA)201811-202310

main47220-42160iMXAA5#..RHD..6F..(ARL,GEN)201811-202210

main47220-42170iAXAA5#,MXAA5#..JPP..LHD..(ATM,CVT)..(GCC,GEN,RUS)201811-202310

main47220-42180iMXAA5#..6F..GEN201811-202310

47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER

main47230-47090iMXAA54..EUR;MXAA52..G..EUR;MXAA52..(M,X)..(EUR,SA)201811-202410

47255GROMMET, MASTER CYLINDER RESERVOIR

main90029-48001iMXAA5#..6F..G..(GEN,SA)201811-202310

sub90016-AT001

47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR

main47299-20060iMXAA5#..6F..G..(GEN,SA)201811-202310

9017908204

main90179-08204

9 parts on this diagram · 6 diagrams in section
