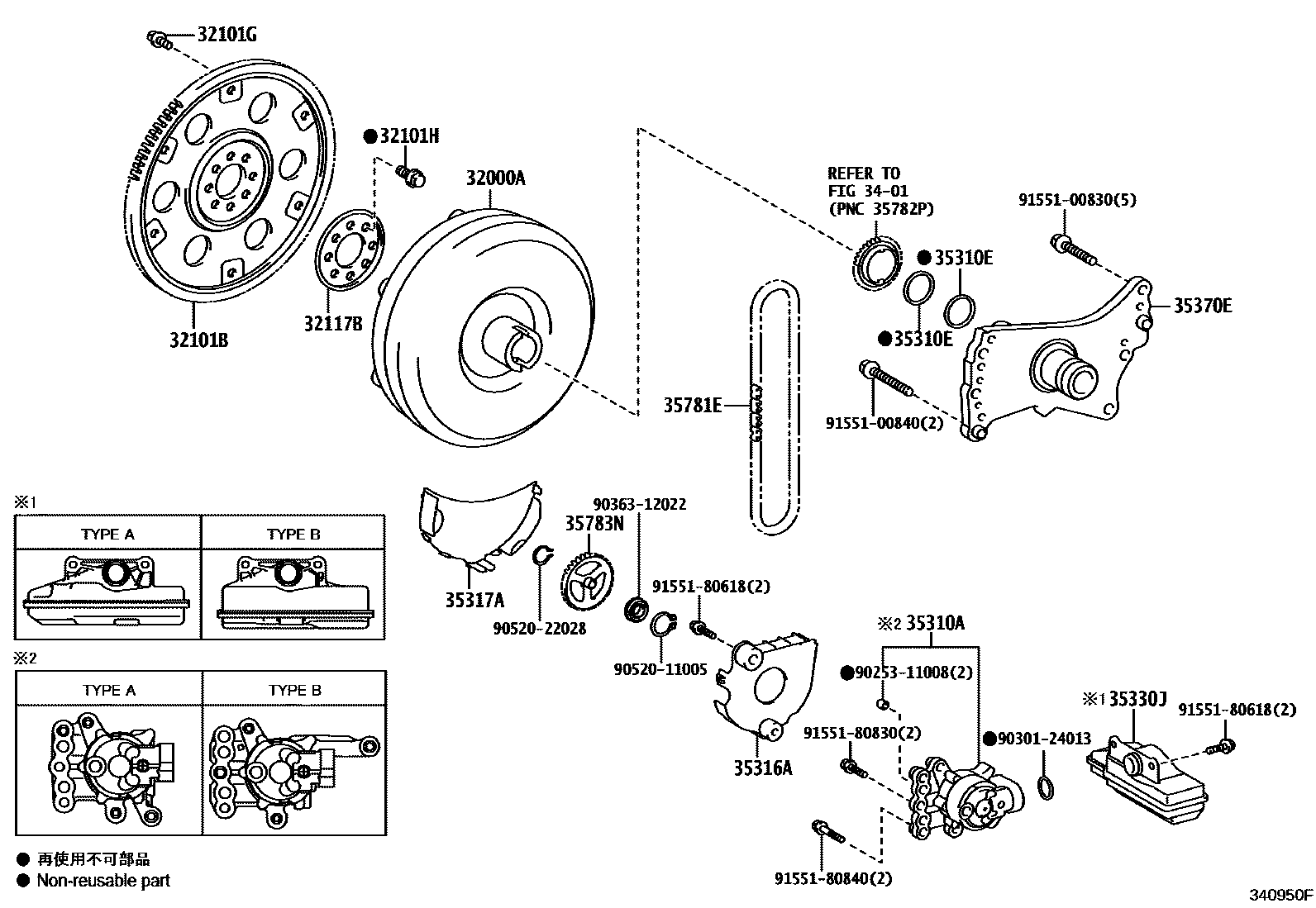

TORQUE CONVERTER, FRONT OIL PUMP(CVT)

32000ACONVERTER ASSY, TORQUE

main32000-12460iMXAA52..JPP..CVT;MXAA54..JPP..CVT..(M,X);MXAA54..CVT..(G,V)..(EUR,GEN,SA)202010-202210

AISIN:REFER 34-01

main32000-12460iMXAA5#..CVT..RUS201910-202009

main32000-12460iMXAA52..G..EUR;MXAA54..CVT..EUR;MXAA52..CVT..(M,X)..(EUR,SA)202210-202310

AISIN AW:REFER 34-01

main32000-12520iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)202008-202310

TMH:REFER 34-01

main32000-12520iMXAA5#..JPP..CVT201811-202007

32101BGEAR SUB-ASSY, DRIVE PLATE & RING

main32101-12120iMXAA52..G..EUR;MXAA54..CVT..EUR;MXAA52..CVT..(M,X)..(EUR,SA)201811-202310

32101GBOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)

main90109-09001iMXAA5#..JPP..CVT201811-202310

*9-1.25PX12.4-7.3,BLACK

main90119-09025iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)201811-202310

*9-1.25PX12.4-8.4,SILVER WHITE

32101HBOLT, HEXAGON(FOR DRIVE PLATE SETTING)

main90105-12404iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)201811-202310

32117BSPACER, DRIVE PLATE, REAR

main32117-33010iMXAA5#..CVT..RUS201811-202310

3401

35310APUMP ASSY, FRONT OIL

main35310-12200iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)202008-202310

TYPE A:REFER ILLUST.

main35310-12200iMXAA5#..JPP..CVT201811-202009

main35310-28050iMXAA52..JPP..CVT;MXAA54..JPP..CVT..(M,X);MXAA54..CVT..(G,V)..(EUR,GEN,SA)202106-202310

TYPE B:REFER ILLUST.

35310ESEAL, TYPE T OIL (FOR FRONT OIL PUMP)

main35617-12060iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)202008-202310

TMH:REFER 34-01

main35617-12060iMXAA5#..JPP..CVT201811-202007

main35617-12070iMXAA52..G..EUR;MXAA54..CVT..EUR;MXAA52..CVT..(M,X)..(EUR,SA)202010-202310

AISIN AW:REFER 34-01

main35617-12070iMXAA5#..CVT..RUS201910-202009

35316APLATE, TRANSMISSION OIL PUMP SEPARATOR, NO.1

main35316-12010iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)202008-202310

TMH:REFER 34-01

main35316-12010iMXAA5#..JPP..CVT201811-202007

main35316-12020iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)202010-202310

AISIN AW:REFER 34-01

main35316-12020iMXAA5#..CVT..RUS201910-202009

35317APLATE, TRANSMISSION OIL PUMP SEPARATOR, NO.2

main35317-12010iMXAA52..G..EUR;MXAA54..CVT..EUR;MXAA52..CVT..(M,X)..(EUR,SA)202008-202310

TMH:REFER 34-01

main35317-12010iMXAA5#..JPP..CVT201811-202007

main35317-12020iMXAA52..JPP..CVT;MXAA54..JPP..CVT..(M,X);MXAA54..CVT..(G,V)..(EUR,GEN,SA)202010-202310

AISIN AW:REFER 34-01

main35317-12020iMXAA5#..CVT..RUS201910-202009

35330JSTRAINER ASSY, OIL

main35330-12080iMXAA52..JPP..CVT202106-202203

*707

main35330-12080iMXAA5#..JPP..CVT201811-202007

main35330-12080iMXAA5#..JPP..CVT202008-202106

TYPE A:REFER ILLUST.

main35330-12090iMXAA5#..LHD..CVT..EUR202010-202310

TYPE A:REFER ILLUST.

main35330-12090iMXAA5#..LHD..CVT..EUR202201-202209

*708

main35330-12090iMXAA5#..LHD..CVT..EUR202201-202209

LOW FUEL CONSUMPTION PACKAGE-IDLE STOP & ECO-RUN,*708

main35330-12090iMXAA5#..LHD..CVT..EUR202201-202209

REGULATION COMPLIANCE LABEL & NAME PLATE-*NTA LABEL,TYPE A:REFER ILLUST.

main35330-12090iMXAA5#..CVT..RUS201910-202009

main35330-28040iMXAA54..(G,V)..GCC202106-202310

TYPE B:REFER ILLUST.

35370ESHAFT ASSY, STATOR (CVT)

main35370-12120iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)202008-202310

TMH:REFER 34-01

main35370-12120iMXAA5#..JPP..CVT201811-202007

main35370-12130iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)202010-202310

AISIN AW:REFER 34-01

main35370-12130iMXAA5#..CVT..RUS201910-202009

35781ECHAIN, TRANSMISSION DRIVE

main35781-12010iMXAA5#..JPP..CVT201811-202205

main35781-33010iMXAA52..JPP..CVT;MXAA54..JPP..CVT..(M,X);MXAA54..CVT..(G,V)..(EUR,GEN,SA)202206-202209

AISIN AW:REFER 34-01

sub35781-42010

main35781-42010iMXAA52..JPP..CVT;MXAA54..JPP..CVT..(M,X);MXAA54..CVT..(G,V)..(EUR,GEN,SA)202206-202210

TMH:REFER 34-01

main35781-42010iMXAA52..CVT..X..(ARL,GCC,GEN);MXAA52..CVT..(G,M)..(ARL,GEN,SA);MXAA54..JPP..CVT..(GCC,GEN,RUS,SA)202210-202310

TMH:REFER 34-01,AISIN AW:REFER 34-01

35783NSPROCKET, DRIVEN

main35783-12060iMXAA5#..JPP..CVT201811-202310

9025311008

main90253-11008

9030124013

main90301-24013

9036312022

main90363-12022

9052011005

main90520-11005

9052022028

main90520-22028

9155100830

main91551-00830

9155100840

main91551-00840

9155180618

main91551-80618

9155180830

main91551-80830

9155180840

main91551-80840

24 parts on this diagram · 1 diagram in section
