REAR DOOR LOCK & HANDLE

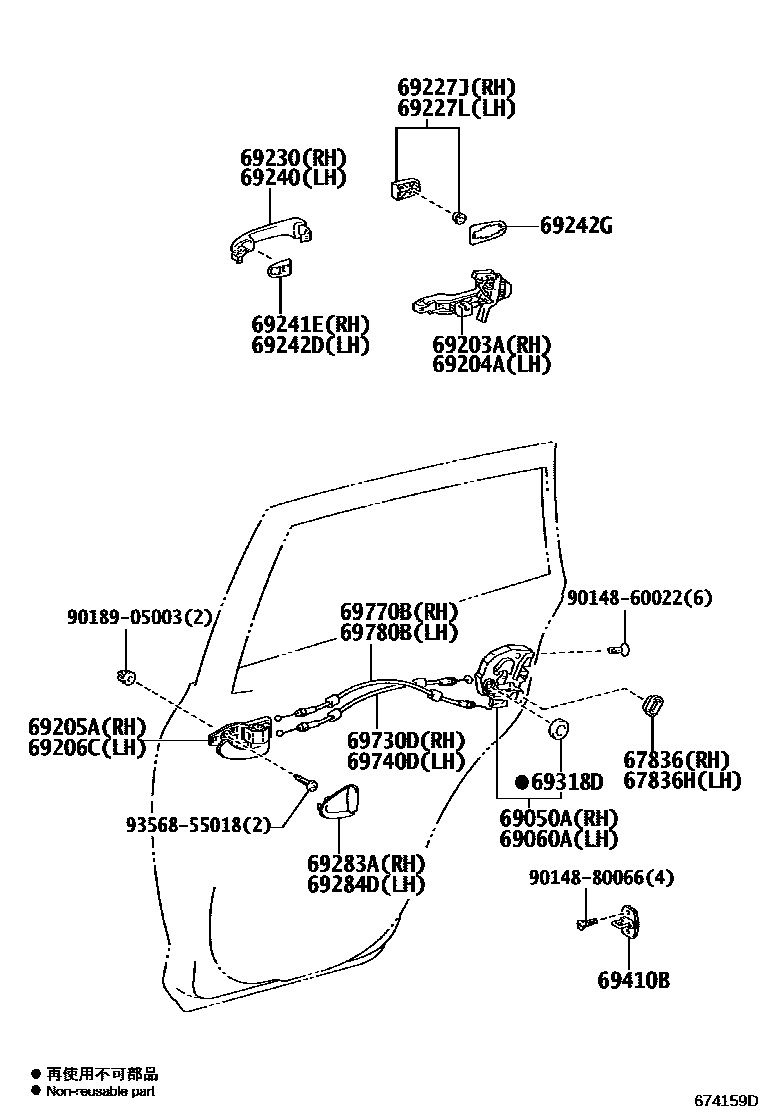

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-14010i¥250200511-201212
67836HCOVER, REAR DOOR LOCK CHILD PROTECTION, LH
main67836-14010i¥250200511-201212
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-42020i¥15,200200511-200609
sub69050-42021¥10,700
main69050-42021i¥10,700200610-201212
main69050-42030i200511-201212
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-42020i¥15,200200511-200609
sub69060-42021¥10,700
main69060-42021i¥10,700200610-201212
main69060-42030i200511-201212
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-42040i¥4,740200511-201212
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-42040i¥4,740200511-201212
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-33090-B0i200511-201212
DK.GRAY,TRIM1#
sub69205-33090¥3,040
main69205-33090-B0i200511-201212
DK.GRAY,TRIM1#,4#
sub69205-33090¥3,040
main69205-42030-B0i200511-201212
DK.GRAY,TRIM1#,4#
main69205-42030-B0i200708-201212
DK.GRAY,TRIM1#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-33100-B0i200511-201212
DK.GRAY,TRIM1#
sub69206-33100¥3,040
main69206-33100-B0i200511-201212
DK.GRAY,TRIM1#,4#
sub69206-33100¥3,040
main69206-42030-B0i200708-201212
DK.GRAY,TRIM1#
main69206-42030-B0i200511-201212
DK.GRAY,TRIM1#,4#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-42060i¥820200511-201212
BLACK MATERIAL
main69227-42070-03i200511-201212
WHITE PEARL CS.,070
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-A3i200511-201212
SUPER WHITE 2,040
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-C0i200511-201212
BLACK,202
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-E4i200511-200812
BEIGE ME.,4R4
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-G4i200511-200812
LT.GREEN ME.,6T6
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-K5i200812-201002
DK.VIOLET M.M.,9AF
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-L8i200808-201212
BRONZE M.M.,4T3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-L9i200808-201212
BEIGE ME.,4T8
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-P2i200511-200812
DK.GRAY MC.,1E0
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-P5i200808-201212
GRAY ME.,1G3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-P6i200511-201212
SILVER ME.,1F7
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-P9i201002-201212
DK. STEEL MC.,1H2
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-Q0i200511-201008
DK.GREEN MC.,6T3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-R8i200511-200812
DK.BLUE MC.,8S6
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-R9i200511-201212
GRAYISH BLUE ME.,8R3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-X2i201002-201008
DK. RED M.M.,3Q3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-X4i200511-201212
RED M.M.,3R3
sub69227-42070¥1,330
sub69227-42901¥810
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-42060i¥820200511-201212
BLACK MATERIAL
main69227-42070-03i200511-201212
WHITE PEARL CS.,070
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-A3i200511-201212
SUPER WHITE 2,040
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-C0i200511-201212
BLACK,202
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-E4i200511-200812
BEIGE ME.,4R4
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-G4i200511-200812
LT.GREEN ME.,6T6
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-K5i200812-201002
DK.VIOLET M.M.,9AF
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-L8i200808-201212
BRONZE M.M.,4T3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-L9i200808-201212
BEIGE ME.,4T8
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-P2i200511-200812
DK.GRAY MC.,1E0
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-P5i200808-201212
GRAY ME.,1G3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-P6i200511-201212
SILVER ME.,1F7
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-P9i201002-201212
DK. STEEL MC.,1H2
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-Q0i200511-201008
DK.GREEN MC.,6T3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-R8i200511-200812
DK.BLUE MC.,8S6
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-R9i200511-201212
GRAYISH BLUE ME.,8R3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-X2i201002-201008
DK. RED M.M.,3Q3
sub69227-42070¥1,330
sub69227-42901¥810
main69227-42070-X4i200511-201212
RED M.M.,3R3
sub69227-42070¥1,330
sub69227-42901¥810
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-12220-03i200511-201212
WHITE PEARL CS.,070
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-A0i200511-201212
SUPER WHITE 2,040
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-C1i200511-201212
BLACK,202
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-E4i200511-200812
BEIGE ME.,4R4
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-G4i200511-200812
LT.GREEN ME.,6T6
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-K5i200812-201002
DK.VIOLET M.M.,9AF
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-L8i200808-201212
BRONZE M.M.,4T3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-L9i200808-201212
BEIGE ME.,4T8
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-P2i200511-200812
DK.GRAY MC.,1E0
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-P5i200808-201212
GRAY ME.,1G3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-P6i200511-201212
SILVER ME.,1F7
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-P9i201002-201212
DK. STEEL MC.,1H2
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-Q0i200511-201008
DK.GREEN MC.,6T3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-R8i200511-200812
DK.BLUE MC.,8S6
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-R9i200511-201212
GRAYISH BLUE ME.,8R3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-X2i201002-201008
DK. RED M.M.,3Q3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-X4i200511-201212
RED M.M.,3R3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-42010i¥1,630200511-201212
NO PAINT REQ.
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-12220-03i200511-201212
WHITE PEARL CS.,070
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-A0i200511-201212
SUPER WHITE 2,040
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-C1i200511-201212
BLACK,202
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-E4i200511-200812
BEIGE ME.,4R4
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-G4i200511-200812
LT.GREEN ME.,6T6
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-K5i200812-201002
DK.VIOLET M.M.,9AF
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-L8i200808-201212
BRONZE M.M.,4T3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-L9i200808-201212
BEIGE ME.,4T8
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-P2i200511-200812
DK.GRAY MC.,1E0
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-P5i200808-201212
GRAY ME.,1G3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-P6i200511-201212
SILVER ME.,1F7
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-P9i201002-201212
DK. STEEL MC.,1H2
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-Q0i200511-201008
DK.GREEN MC.,6T3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-R8i200511-200812
DK.BLUE MC.,8S6
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-R9i200511-201212
GRAYISH BLUE ME.,8R3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-X2i201002-201008
DK. RED M.M.,3Q3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-12220-X4i200511-201212
RED M.M.,3R3
sub69211-12903¥1,570
sub69211-12220¥2,590
sub69211-52090¥2,590
main69211-42010i¥1,630200511-201212
NO PAINT REQ.
69241EPAD, REAR DOOR OUTSIDE HANDLE, RH
main69241-42020i¥400200511-201212
69242DPAD, REAR DOOR OUTSIDE HANDLE, LH
main69241-42020i¥400200511-201212
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-42010i¥540200511-200709
main69242-52020i¥400200710-201212
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-33040-B0i200511-201212
DK.GRAY,TRIM1#
sub69283-33040¥400
main69283-33040-B0i200511-201212
DK.GRAY,TRIM1#,4#
sub69283-33040¥400
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-33040-B0i200511-201212
DK.GRAY,TRIM1#
sub69284-33040¥400
main69284-33040-B0i200511-201212
DK.GRAY,TRIM1#,4#
sub69284-33040¥400
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i¥120200511-201212
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33010i¥1,280200511-201212
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-42010i¥1,860200511-201212
main69730-42030i¥1,610200511-201212
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-42010i¥1,860200511-201212
main69730-42030i¥1,610200511-201212
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-42020i¥1,860200511-201212
main69770-42030i¥1,690200511-201212
main69770-42060i¥1,700200511-201212
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-42020i¥1,860200511-201212
main69770-42030i¥1,690200511-201212
main69770-42060i¥1,700200511-201212
9014860022
main90148-60022¥60
9014880066
main90148-80066¥60
9018905003
main90189-05003¥130
9356855018
main93568-55018¥120

27 parts on this diagram · 1 diagram in section
