BRAKE TUBE & CLAMP

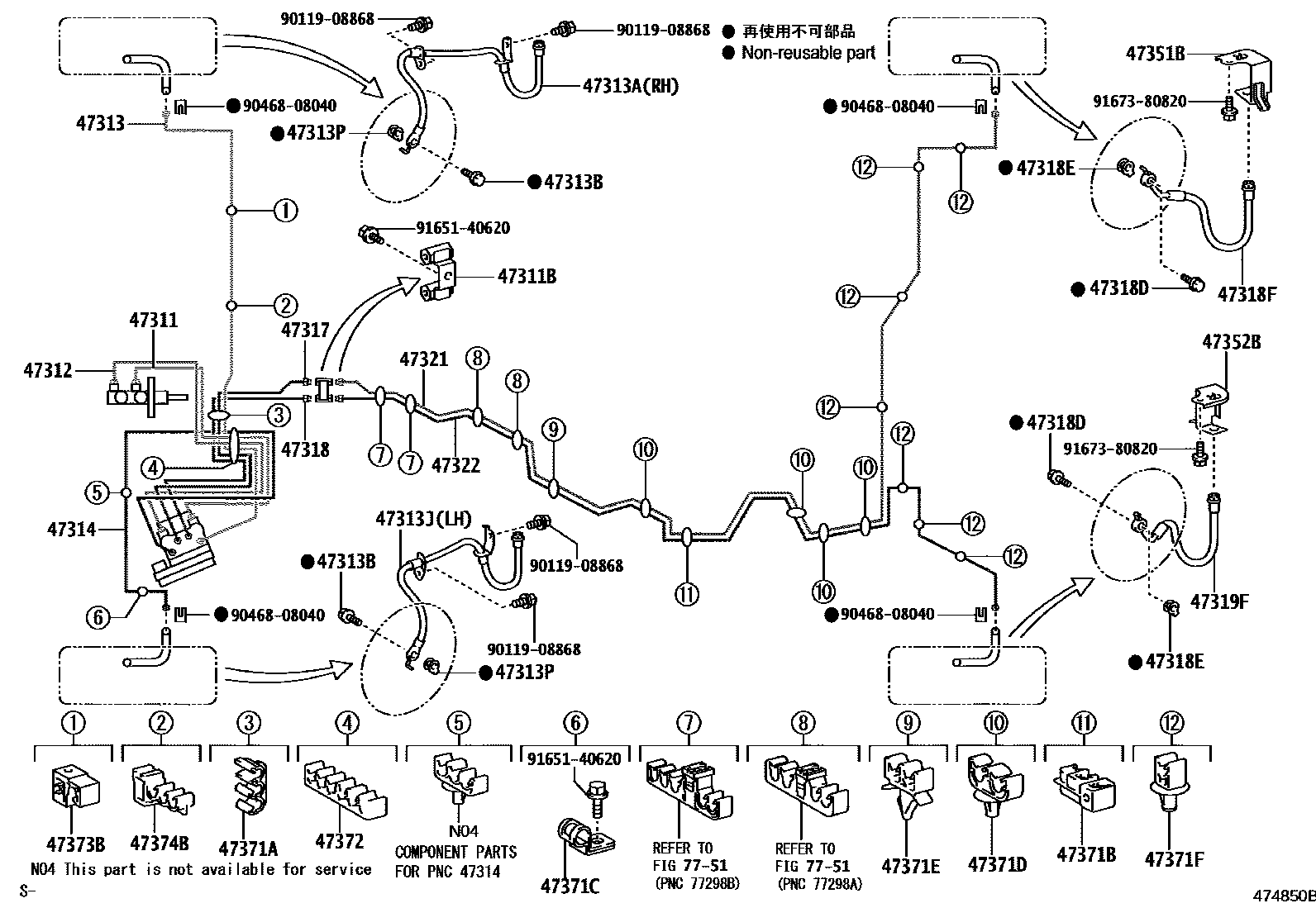

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-42130i200511-200812
main47311-42140i200511-201212
main47311-42150i200511-200812
WITH(VSC)
main47311-42160i200511-201212
main47311-42160i200511-200812
WITHOUT(VSC)
main47311-42170i200808-201212
VSC-WITH
main47311-42180i200812-201212
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10260i200511-201212
47312TUBE, FRONT BRAKE, NO.2
main47312-42300i200511-200812
main47312-42310i200511-201212
main47312-42320i200511-200812
WITH(VSC)
main47312-42330i200511-200812
WITHOUT(VSC)
main47312-42330i200511-201212
main47312-42340i200808-201212
VSC-WITH
main47312-42350i200812-201212
47313TUBE, FRONT BRAKE, NO.3
main47313-42300i200511-200812
main47313-42310i200511-201212
main47313-42320i200511-200812
WITH(VSC)
main47313-42330i200511-200812
WITHOUT(VSC)
main47313-42330i200511-201212
main47313-42340i200808-201212
VSC-WITH
main47313-42350i200812-201212
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02E26i200511-200701
main90947-02F49i200701-201212
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i200511-201212
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02E27i200511-200701
main90947-02F50i200701-201212
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i200511-201212
47314TUBE, FRONT BRAKE, NO.4
main47314-42161i200511-200812
WITH(VSC)
main47314-42161i200511-200808
main47314-42171i200511-200812
WITHOUT(VSC)
main47314-42171i200511-201212
main47314-42180i200808-201212
VSC-WITH
main47314-42180i200808-201212
VSC-WITH(AUTO LIMITED SLIP DIFFERENTIAL)
47317TUBE, FRONT BRAKE, NO.7
main47317-42190i200511-200812
WITH(VSC)
main47317-42190i200511-200808
main47317-42200i200511-200812
WITHOUT(VSC)
main47317-42200i200511-201212
main47317-42210i200808-201212
VSC-WITH
main47317-42210i200808-201212
VSC-WITH(AUTO LIMITED SLIP DIFFERENTIAL)
47318TUBE, FRONT BRAKE, NO.8
main47318-42190i200511-200812
WITH(VSC)
main47318-42190i200511-200808
main47318-42200i200511-200812
WITHOUT(VSC)
main47318-42200i200511-201212
main47318-42210i200808-201212
VSC-WITH
main47318-42210i200808-201212
VSC-WITH(AUTO LIMITED SLIP DIFFERENTIAL)
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i200511-201212
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i200511-201212
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02E58i200511-200701
main90947-02F51i200701-201212
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02E59i200511-200701
main90947-02F52i200701-201212
47321TUBE, REAR BRAKE, NO.1
main47321-42140i200511-201212
main47321-42150i200511-201212
47322TUBE, REAR BRAKE, NO.2
main47322-42130i200511-201212
main47322-42140i200511-201212
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-42071i200511-201212
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-42071i200511-201212
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00868i200511-201212
47371BCLAMP, BRAKE TUBE, NO.6
main77299-32030i200511-201212
47371CCLAMP, BRAKE TUBE, NO.7
main90461-10781i200511-201212
47371DCLAMP, BRAKE TUBE, NO.8
main90469-07020i200511-201212
47371ECLAMP, BRAKE TUBE, NO.9
main90469-07019i200511-201212
47371FCLAMP, BRAKE TUBE, NO.10
main90949-01D29i200511-201212
47372CLAMP, BRAKE TUBE, NO.2
main90464-00890i200511-201212
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01C19i200511-201212
main90949-01C82i200511-201212
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01D05i200511-201212
7751
9011908868
9046808040
9165140620
9167380820

33 parts on this diagram · 9 diagrams in section
