TRANSAXLE ASSY(CVT)

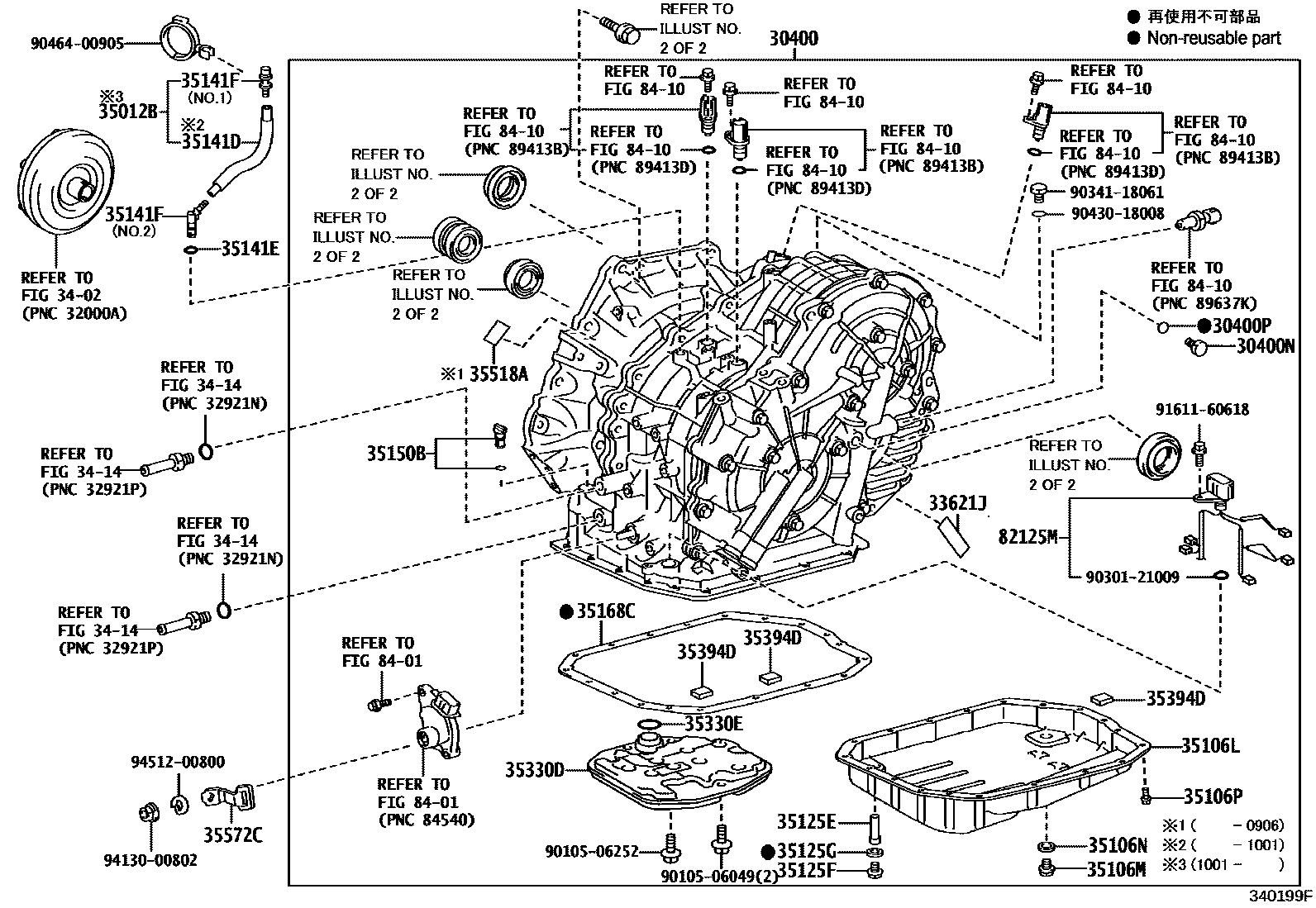

Parts diagram
30400TRANSAXLE ASSY, CONTINUOUSLY VARIABLE
main30400-42030i200812-201212
K111F
30400NPLUG, REFILL(CVT)
main90341-18061i200812-201212
30400PGASKET, REFILL PLUG(CVT)
main90430-18008i200812-201212
33621JLABEL, TRANSAXLE OIL INFORMATION
main33621-12150i200812-201212
3402
3414
35012BHOSE SUB-ASSY, TRANSMISSION BREATHER
main3510A-44010i201001-201201
main3510A-44011i201201-201204
main3510A-44012i201204-201212
35106LPAN SUB-ASSY, TRANSAXLE OIL(CVT)
main35106-20030i200812-201009
main35106-20031i201009-201212
35106MPLUG SUB-ASSY, DRAIN(CVT)
main90341-18016i200812-201009
35106NGASKET, DRAIN PLUG(CVT)
main90430-18008i200812-201009
35106PBOLT(FOR TRANSAXLE OIL PAN)
main90119-06173i200812-201212
35125ETUBE, OVERFLOW(CVT)
main35125-44070i200812-201212
35125FPLUG, OVERFLOW(CVT)
main90341-12034i200812-201212
35125GGASKET, OVERFLOW PLUG(CVT)
main90430-12008i200812-201212
35141DHOSE(FOR BREATHER PLUG)
main35121-63010i200812-201001
35141ERING, O(FOR BREATHER PLUG)
main90301-06005i200812-201212
35141FPLUG, BREATHER, NO.1(CVT)
main90930-03149i200812-201212
NO.1
main90930-03164i200812-201212
NO.2
35150BPLUG ASSY, TRANSMISSION CASE
main35150-44010i200812-201207
main35150-48010i201207-201212
35168CGASKET, TRANSAXLE OIL PAN(CVT)
main35168-20010i200812-201212
35330DSTRAINER ASSY, OIL
main35330-0W090i200812-201212
35330ERING, O (FOR OIL STRAINER)
main90301-24013i200812-201212
35394DMAGNET, OIL CLEANER(CVT)
main35394-30011i200812-201212
35518ALABEL, AUTOMATIC TRANSAXLE INFORMATION, NO.2
main35518-63010i200812-200906
35572CLEVER, TRANSMISSION CONTROL SHAFT
main35572-42030i200812-201212
82125MWIRE, TRANSMISSION
main82125-44020i200812-201212
8401
8410
9010506049
9010506252
9030121009
9034118061
9043018008
9046400905
9161160618
9413000802
9451200800

36 parts on this diagram · 3 diagrams in section
