LOCK CYLINDER SET

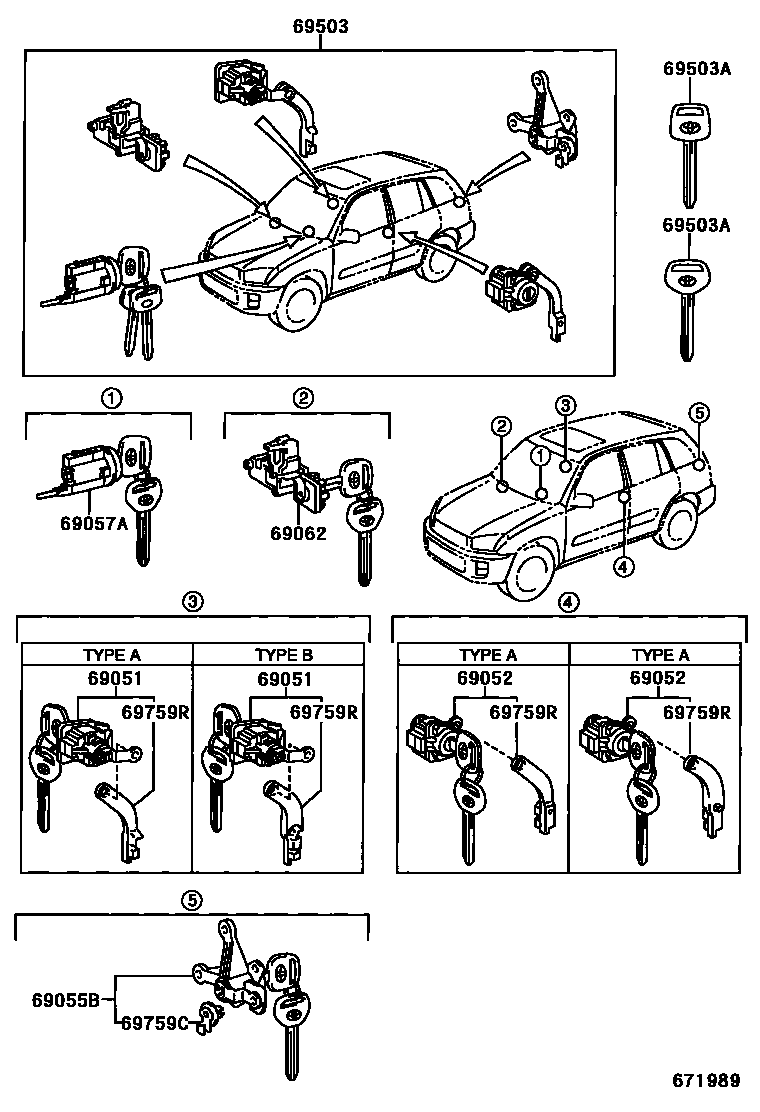

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-42100i200005-200511
TYPE A:REFER TO ILLUSTRATION
main69051-42110i200005-200511
TYPE B:REFER TO ILLUSTRATION
main69051-42120i200005-200307
TYPE A:REFER TO ILLUSTRATION
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-42100i200005-200511
TYPE A:REFER TO ILLUSTRATION
main69052-42110i200005-200511
TYPE B:REFER TO ILLUSTRATION
main69052-42120i200005-200307
TYPE A:REFER TO ILLUSTRATION
69055BCYLINDER & KEY SET, BACK DOOR LOCK
main69055-42070i200005-200511
main69055-42080i200005-200307
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-42140i200005-200511
main69057-42150i200008-200307
main69057-42160i200008-200307
W(ILLUMINATED ENTRY SYSTEM)
main69057-42250i200307-200511
W(IMMOBILIZER)
main69057-42270i200307-200511
W(IMMOBILIZER & KEY LESS ENTRY)
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-42020i200005-200511
main69056-42030i200005-200307
69503CYLINDER SET, LOCK
main69005-42240i200005-200307
main69005-42250i200008-200307
main69005-42270i200008-200307
W(ILLUMINATED ENTRY SYSTEM)
main69005-42360i200307-200404
69503AKEY, BLANK
main90999-00185i200008-200307
MASTER KEY,W(*68)
main90999-00186i200307
MASTER KEY
main90999-00187i200008-200307
SUB KEY,W(*68)
main90999-00199i200005-200307
MASTER KEY,W(*68)
main90999-00200i200005-200307
SUB KEY,W(*68)
69759CSNAP, BACK DOOR LOCK CYLINDER
main69759-22080i200005-200307
69759RSNAP, FRONT DOOR LOCK CYLINDER
main69759-42010i200005-200404
TYPE A:REFER TO ILLUSTRATION,RH
main69759-42020i200005-200404
TYPE A:REFER TO ILLUSTRATION,LH
main69759-42030i200005-200307
TYPE B:REFER TO ILLUSTRATION,RH
main69759-42040i200005-200307
TYPE B:REFER TO ILLUSTRATION,LH

9 parts on this diagram · 3 diagrams in section
