STARTER

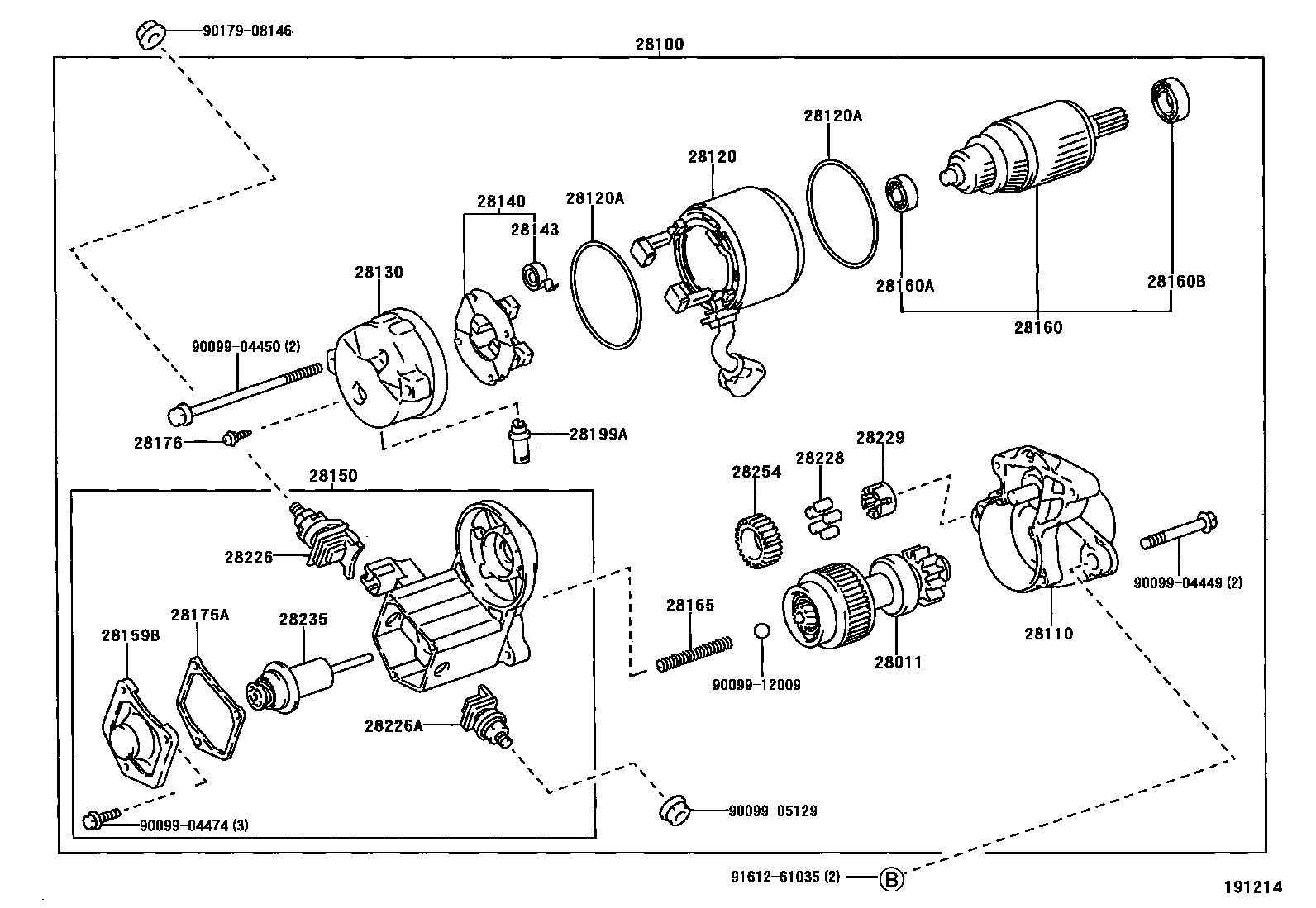

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-64020i200105-200307
12V 2.2KW
main28011-64130i200105-200307
12V 1.4KW
main28011-70020i200005-200307
main28011-74070i200005-200307
28100STARTER ASSY
main28100-22030i200005-200307
12V 0.8KW
main28100-22040i200005-200307
12V 1.0KW
main28100-64300i200105-200307
12V 1.4KW
main28100-64430i200105-200307
12V 2.2KW
main28100-74260i200307
12V 1.4KW
main28100-74270i200005-200307
12V 1.2KW
28110HOUSING ASSY, STARTER DRIVE
main28110-22030i200005-200307
main28110-64170i200105-200307
12V 1.4KW
main28110-74270i200005-200307
main28115-64430i200105-200307
12V 2.2KW
28120YOKE ASSY, STARTER
main28120-16180i200005-200307
main28120-55050i200105-200307
12V 1.4KW
main28120-64040i200105-200307
12V 2.2KW
main28120-66040i200307
main28120-70020i200005-200307
12V 0.8KW
main28120-70050i200005-200307
12V 1.0KW
28120ARING, O(FOR STARTER YOKE)
main90099-14064i200005-200307
12V 1.2KW,1.4KW
main90099-14092i200005-200307
main90099-64040i200105-200307
12V 2.2KW
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-15190i200005-200307
main28130-64130i200105-200307
main28130-74270i200005-200307
28140HOLDER ASSY, STARTER BRUSH
main28140-64040i200105-200307
12V 2.2KW
main28140-64130i200105-200307
12V 1.4KW
main28140-70020i200005-200307
main28140-74070i200307
main28140-74120i200005-200307
28143SPRING, STARTER BRUSH
main28143-70020i200005-200307
main28143-76060i200005-200307
main90099-17112i200105-200307
12V 1.4KW
main90099-17115i200105-200307
12V 2.2KW
28150SWITCH ASSY, MAGNET STARTER
main28150-64341i200105-200307
12V 1.4KW
main28150-64430i200105-200307
12V 2.2KW
main28150-70030i200005-200307
main28150-74270i200005-200307
28159BCOVER, MAGNET SWITCH
main28159-10040i200105-200307
12V 2.2KW
main28159-55050i200005-200307
12V 1.2KW,1.4KW
28160ARMATURE ASSY, STARTER
main28160-64041i200105-200307
12V 2.2KW
main28160-70021i200005-200307
12V 0.8KW
main28160-70050i200005-200307
12V 1.0KW
main28160-74070i200105-200307
12V 1.4KW
main28160-76060i200005-200307
28160ABEARING, STARTER ARMATURE
main28253-54070i200105-200307
12V 2.2KW,NO.1
main90099-10143i200105-200307
12V 2.2KW,NO.2
main90099-10196i200105-200307
12V 1.4KW,NO.1
main90099-10196i200005-200307
main90099-10197i200105-200307
12V 1.4KW,NO.2
28160BBEARING, STARTER ARMATURE, NO.2
main90099-10197i200005-200307
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i200105-200307
12V 2.2KW
main28165-74070i200005-200307
main28165-76070i200105-200307
12V 1.4KW
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i200105-200307
12V 2.2KW
main28175-55050i200005-200307
12V 1.2KW,1.4KW
28176SCREW, STARTER
main90099-00270i200005-200307
28199COVER, STARTER
main28199-46080i200105-200307
12V 2.2KW
main28199-74110i200105-200307
12V 1.4KW
28199APROTECTOR, DUST STARTER
main28199-46080i200005-200307
main28199-74110i200005-200307
28226STARTER KIT, BATTERY TERMINAL
main28226-55050i200005-200307
main28226-64370i200105-200307
12V 1.4KW
main28226-74300i200105-200307
12V 2.2KW
28226ASTARTER KIT, MOTOR TERMINAL
main28226-72010i200105-200307
12V 2.2KW
main28226-74070i200005-200307
12V 1.2KW,1.4KW
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i200005-200307
28229RETAINER, STARTER IDLE GEAR
main28229-74070i200005-200307
28235PLUNGER, MAGNET SWITCH
main28235-35080i200105-200307
12V 2.2KW
main28235-55050i200105-200307
12V 1.4KW
main28235-74130i200005-200307
28254PINION, STARTER IDLE GEAR
main28254-64040i200105-200307
12V 2.2KW
main28254-64130i200105-200307
12V 1.4KW
main28254-74070i200005-200307
9009904449
9009904450
9009904474
9009905129
9009912009
9017908146
9161261035

31 parts on this diagram · 8 diagrams in section
