FRONT SPRING & SHOCK ABSORBER

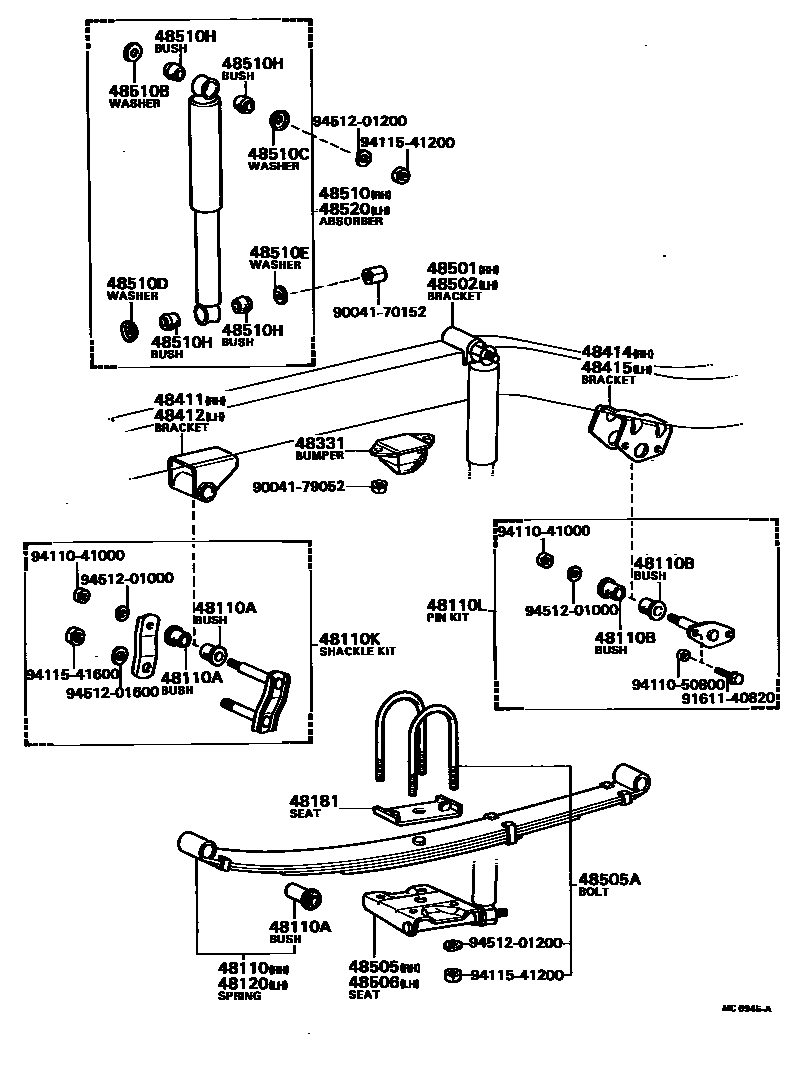

Parts diagram
48110SPRING ASSY, FRONT, RH
main48110-87624i198201-198404
48110ABUSH(FOR FRONT SPRING SHACKLE)
main90043-85053i198201-198404
L=63
main90043-85059i198201-198404
L=44.2
48110BBUSH(FOR FRONT SPRING PIN)
main90043-85040i198201-198404
48110KSHACKLE KIT, FRONT SPRING
main04481-87601i198201-198404
48110LPIN KIT, FRONT SPRING
main04482-87601i198201-198404
48120SPRING ASSY, FRONT, LH
main48110-87625i198201-198404
48181SEAT, FRONT LEAF SPRING(FOR UPPER SIDE)
main48181-87601i198201-198404
48331BUMPER, FRONT SPRING, NO.1
main48331-87602i198201-198404
48411BRACKET, FRONT SPRING(FOR FRONT RH)
main48401-87602i198201-198404
48412BRACKET, FRONT SPRING(FOR FRONT LH)
main48401-87602i198201-198404
48414BRACKET, FRONT SPRING(FOR REAR RH)
main48413-87603i198201-198404
48415BRACKET, FRONT SPRING(FOR REAR LH)
main48413-87603i198201-198404
48501BRACKET SUB-ASSY, FRONT SHOCK ABSORBER, UPPER RH
main48501-87605i198201-198404
48502BRACKET SUB-ASSY, FRONT SHOCK ABSORBER, UPPER LH
main48501-87605i198201-198404
48505SEAT, FRONT SPRING, RH
main48044-87604i198201-198404
48505ABOLT, U(FOR FRONT SPRING)
main90118-87006i198201-198404
L=136.5,RH OUTSIDE & LH
main90118-87008i198201-198404
L=143,RH INSIDE
48506SEAT, FRONT SPRING, LH
main48045-87604i198201-198404
48510ABSORBER ASSY, SHOCK, FRONT RH
main48510-87603i198201-198404
48510BRETAINER, CUSHION, NO.1(FOR FRONT SHOCK ABSORBER)
main90948-03004i198201-198404
48510CRETAINER, CUSHION, NO.2(FOR FRONT SHOCK ABSORBER)
main90948-03003i198201-198404
48510DWASHER, FRONT SHOCK ABSORBER CUSHION, NO.1
main90948-03004i198201-198404
48510EWASHER, FRONT SHOCK ABSORBER CUSHION, NO.2
main90948-03003i198201-198404
48510HBUSH(FOR FRONT SHOCK ABSORBER)
main90043-85002i198201-198404
48520ABSORBER ASSY, SHOCK, FRONT LH
main48510-87603i198201-198404
9004170152
9004179052
9161140820
9411041000
9411050800
9411541200
9411541600
9451201000
9451201200
9451201600

34 parts on this diagram · 1 diagram in section
