REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

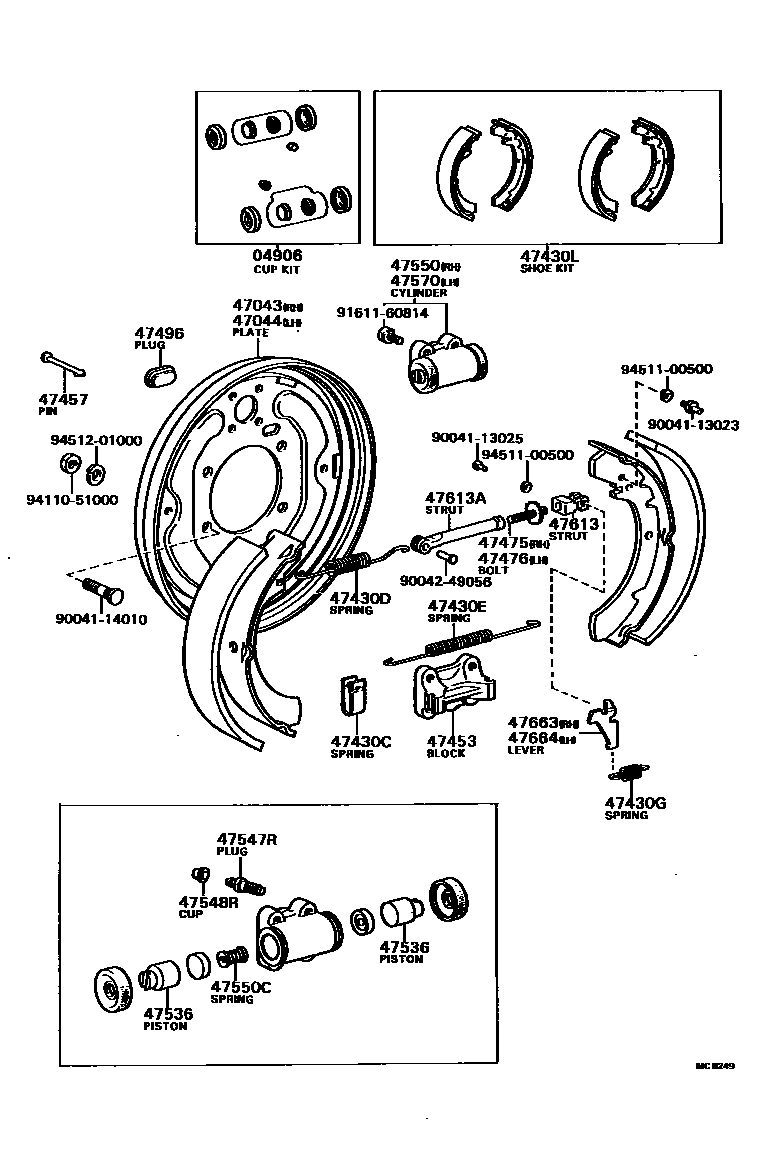

Parts diagram
04906CUP KIT, REAR WHEEL CYLINDER
main04906-87601i198201-198404
47043PLATE SUB-ASSY, BRAKE BACKING, REAR RH
main47043-87605i198201-198404
47044PLATE SUB-ASSY, BRAKE BACKING, REAR LH
main47043-87605i198201-198404
47430CSPRING(FOR REAR BRAKE SHOE HOLD DOWN)
main47446-87602i198201-198404
47430DSPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
main90045-06059i198201-198404
47430ESPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
main90045-06061i198201-198404
47430GSPRING, TENSION(FOR REAR BRAKE AUTOMATIC ADJUST LEVER)
main90045-06060i198201-198404
47430LSHOE KIT, REAR BRAKE
main04494-87602i198201-198404
47453BLOCK, REAR BRAKE SHOE ANCHOR
main47453-87602i198201-198404
47457PIN, SHOE HOLD DOWN SPRING(FOR REAR BRAKE)
main47447-87603i198201-198404
47475BOLT, REAR WHEEL CYLINDER ADJUSTING, RH (FOR REAR BRAKE)
main47475-87601i198201-198404
47476BOLT, REAR WHEEL CYLINDER ADJUSTING, LH(FOR REAR BRAKE)
main47475-87601i198201-198404
47496PLUG, HOLE(FOR REAR BRAKE)
main90048-71045i198201-198404
47536PISTON, WHEEL BRAKE CYLINDER(FOR REAR BRAKE)
main47536-87601i198201-198404
47547RPLUG, BLEEDER(FOR DRUM BRAKE, REAR)
main47547-30020i198201-198404
47548RCAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
main31478-30010i198201-198404
47550CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
main47550-87683i198201-198404
47550CSPRING, COMPRESSION(FOR REAR WHEEL BRAKE CYLINDER)
main47509-20010i198201-198404
47570CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
main47550-87680i198201-198404
47613STRUT, PARKING BRAKE SHOE (FOR REAR BRAKE)
main47613-87602i198201-198404
47613ASTRUT, PARKING BRAKE SHOE, NO.2(FOR REAR BRAKE)
main47614-87602i198201-198404
47663LEVER, AUTOMATIC ADJUST, RH(FOR REAR BRAKE)
main47643-87601i198201-198404
47664LEVER, AUTOMATIC ADJUST, LH(FOR REAR BRAKE)
main47643-87601i198201-198404
9004113023
9004113025
9004114010
9004249056
9161160814
9411051000
9451100500
9451201000

31 parts on this diagram · 1 diagram in section
