BRAKE TUBE & CLAMP

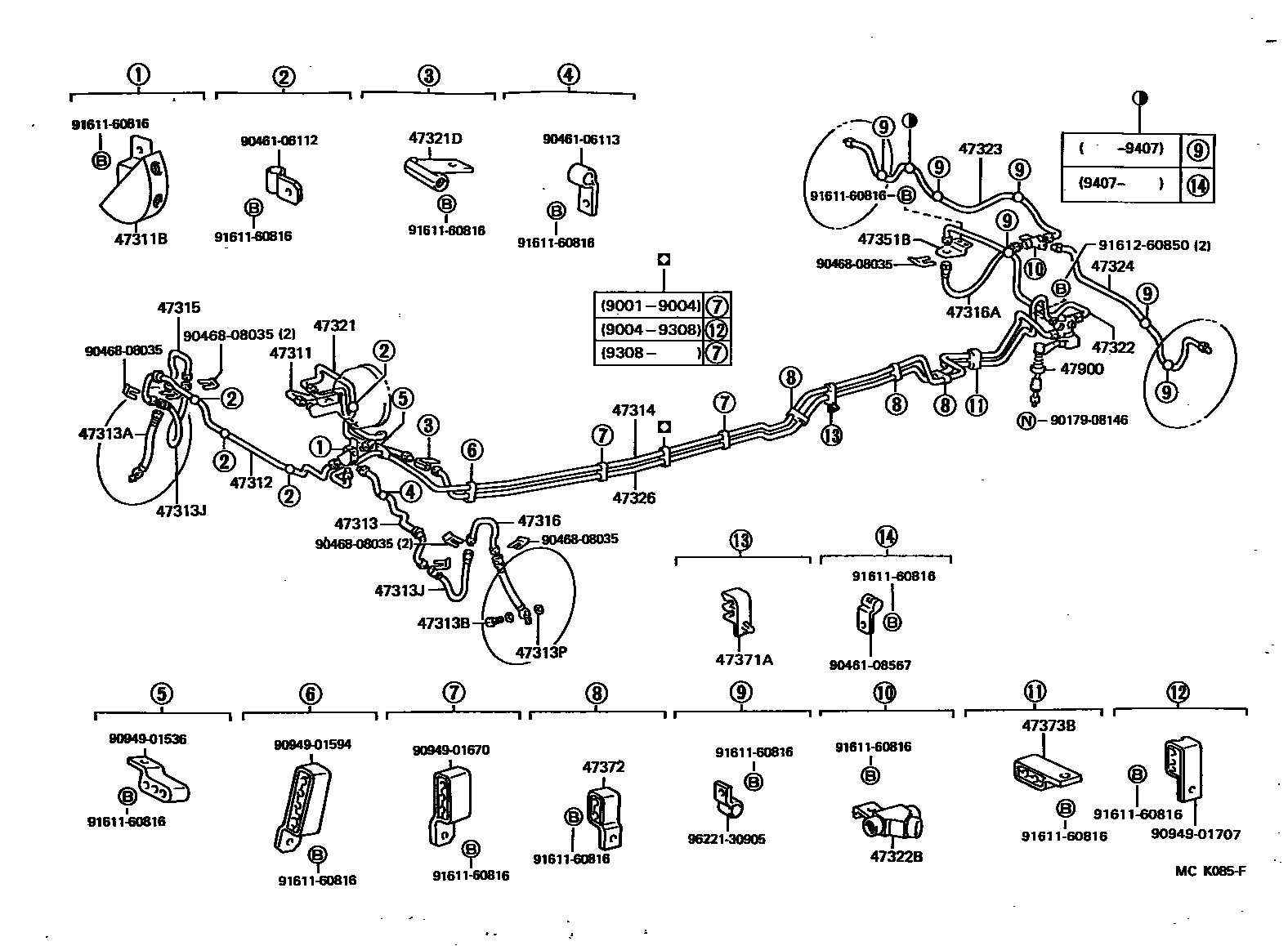

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-28230i¥750199005-199912
main47311-28240i¥580199005-199608
W(ABS)
main47311-28241i¥1,470199608-199912
W(ABS)
main47311-28250i¥1,090199005-199912
main47311-28260i¥1,090199005-199408
W(ABS)
main47311-28260i¥1,090199108-199308
main47311-28410i¥1,090199408-199608
W(ABS)
main47311-28411i¥750199608-199912
W(ABS)
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10006i¥1,930199005-199912
main90412-10178i¥1,180199005-199912
W(ABS)
main90412-10178i¥1,180199108-199308
main90413-10247i¥990199005-199608
W(ABS)
main90414-10039i¥1,180199005-199912
47312TUBE, FRONT BRAKE, NO.2
main47312-28130i¥1,330199005-199912
main47312-28140i¥580199005-199408
W(ABS)
main47312-28150i¥1,120199005-199108
sub47312-28151¥1,090
main47312-28151i¥1,090199108-199912
main47312-28240i¥940199308-199608
W(ABS)
main47312-28250i¥940199408-199608
W(ABS)
main47312-28251i¥940199608-199912
W(ABS)
47313TUBE, FRONT BRAKE, NO.3
main47313-28120i¥750199005-199912
main47313-28130i¥1,320199005-199308
W(ABS)
main47313-28131i¥1,300199308-199608
W(ABS)
main47313-28132i¥1,320199608-199912
W(ABS)
main47313-28140i¥750199005-199912
main47313-28150i¥1,090199005-199408
W(ABS)
main47313-28150i¥1,090199108-199308
main47313-28240i¥1,090199408-199608
W(ABS)
main47313-28241i¥1,320199608-199912
W(ABS)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02604i¥1,580199005-199608
main90947-02882i¥1,490199608-199912
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i¥200199005-199912
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02618i¥1,740199005-199201
sub90947-02720¥1,740
main90947-02720i¥1,740199201-199912
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main90430-10074i¥100199005-199912
47314TUBE, FRONT BRAKE, NO.4
main47314-28141i¥3,110199005-199912
main47314-28150i¥3,270199005-199108
main47314-28151i¥3,240199108-199912
main47314-28160i¥3,110199005-199912
main47314-28170i¥3,140199005-199108
main47314-28171i¥3,240199108-199912
47315TUBE, FRONT BRAKE, NO.5
main47315-28110i¥580199005-199912
47316TUBE, FRONT BRAKE, NO.6
main47316-28030i¥580199005-199912
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02617i¥1,860199005-199608
main90947-02883i¥1,600199608-199912
47321TUBE, REAR BRAKE, NO.1
main47321-28230i¥980199005-199912
main47321-28240i¥1,460199005-199308
W(ABS)
main47321-28241i¥1,460199308-199608
W(ABS)
main47321-28242i¥1,470199608-199912
W(ABS)
main47321-28250i¥1,330199005-199912
main47321-28260i¥980199005-199408
W(ABS)
main47321-28260i¥980199108-199308
main47321-28410i¥940199408-199608
W(ABS)
main47321-28411i¥940199608-199912
W(ABS)
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-10006i¥1,930199005-199912
main90412-10178i¥1,180199005-199912
W(ABS)
47322TUBE, REAR BRAKE, NO.2
main47322-28150i¥740199005-199410
main47322-28151i¥750199410-199912
main47322-28160i¥580199005-199912
47322BWAY, NO.2(FOR REAR BRAKE TUBE)
main90413-10245i¥990199005-199912
main90413-10246i¥990199005-199912
47323TUBE, REAR BRAKE, NO.3
main47323-28190i¥1,330199005-199912
main47323-28200i¥1,330199302-199912
main47323-28200i¥1,330199308-199912
W(REAR DISC BRAKE)
main47323-28210i¥1,320199005-199410
sub47323-28330¥1,330
main47323-28330i¥1,330199410-199912
47324TUBE, REAR BRAKE, NO.4
main47324-28120i¥980199005-199912
main47324-28130i¥980199308-199912
W(REAR DISC BRAKE)
main47324-28130i¥980199302-199912
main47324-28140i¥580199005-199912
47326TUBE, REAR BRAKE, NO.6
main47326-28091i¥2,900199005-199912
main47326-28100i¥2,910199005-199108
main47326-28101i¥2,900199108-199912
main47326-28190i¥3,440199608-199912
W(ABS)
main47326-28200i¥3,070199608-199912
W(ABS)
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-28060i¥620199005-199912
47371ACLAMP, BRAKE TUBE, NO.1
main47371-28010i¥260199005-199912
47372CLAMP, BRAKE TUBE, NO.2
main47372-25010i¥460199005-199912
47373BCLAMP, BRAKE TUBE, NO.3
main47373-25010i¥470199005-199912
47900VALVE ASSY, LOAD SENSING W/SPRING
main47900-28280i¥17,300199005-199912
sub47900-28281¥18,900
main47900-28290i¥17,100199005-199308
sub47900-28291¥18,900
main47900-28311i¥17,300199302-199912
sub47900-28313¥18,900
main47900-28320i¥17,300199005-199302
W(REAR DISC BRAKE)
sub47900-28321¥18,900
main47900-28320i¥17,300199302-199912
sub47900-28321¥18,900
main47900-28330i¥17,300199005-199308
W(REAR DISC BRAKE)
sub47900-28331¥18,900
main47900-28330i¥17,300199308-199912
sub47900-28331¥18,900
main47900-28460i¥17,300199308-199608
W(REAR DISC BRAKE)
sub47900-28461¥18,900
main47900-28460i¥17,300199408-199912
sub47900-28461¥18,900
9017908146
main90179-08146¥180
9046106112
main90461-06112¥130
9046106113
main90461-06113¥230
9046108567
main90461-08567¥80
9046808035
main90468-08035¥110
9094901536
main90949-01536¥360
9094901594
main90949-01594¥350
9094901670
main90949-01670¥550
9094901707
main90949-01707¥350
9161160816
main91611-60816¥230
9161260850
main91612-60850¥130
9622130905
main96221-30905¥370

36 parts on this diagram · 17 diagrams in section
