FUEL TANK & TUBE

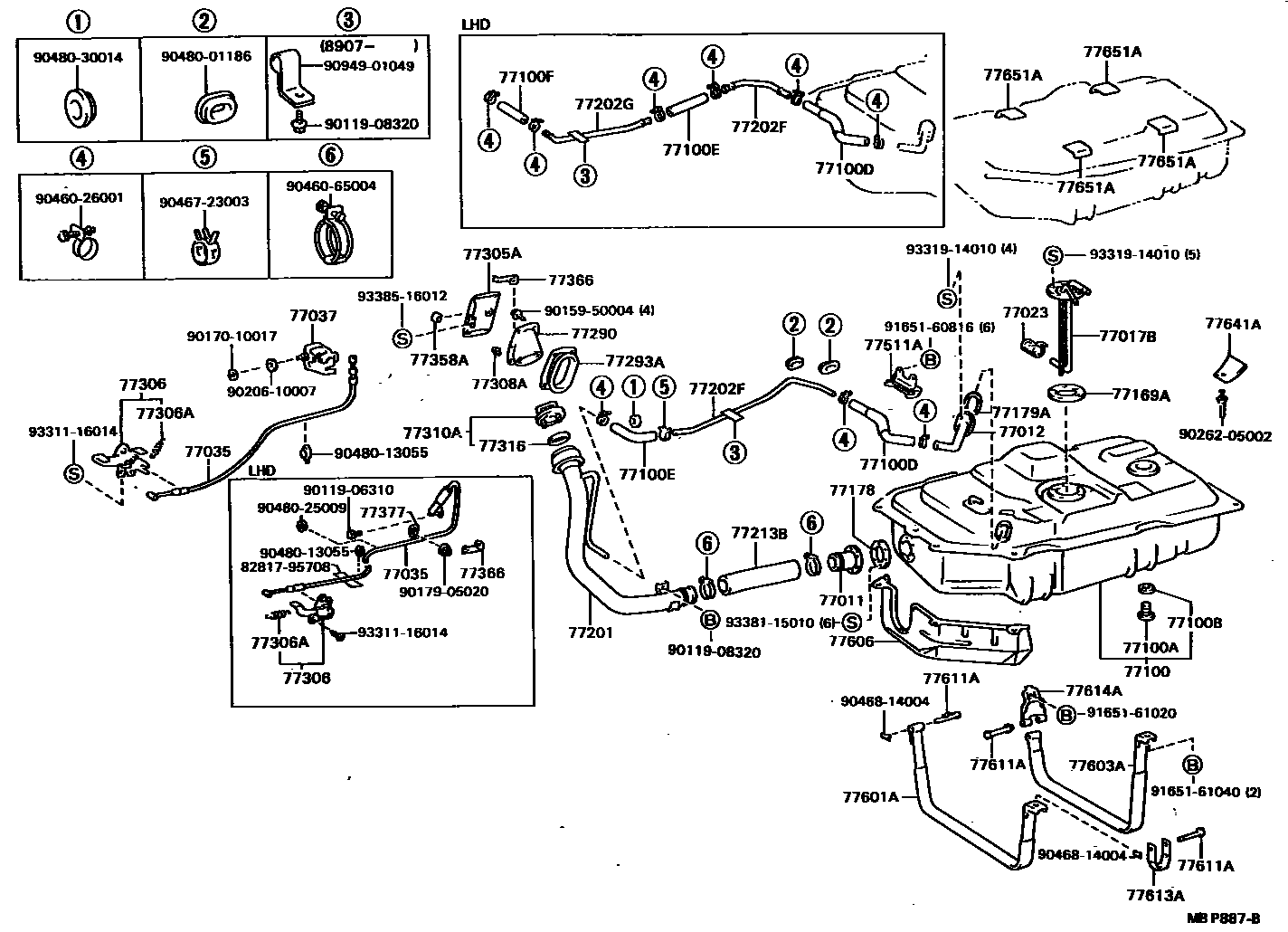

Parts diagram
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-13010i¥1,820198808-199001
77012TUBE SUB-ASSY, FUEL TANK BREATHER
main77012-28020i¥1,470198808-199001
77017BTUBE SUB-ASSY, FUEL TANK VENT
main77017-28040i¥2,860198808-199001
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-12050i¥920198808-199001
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-28010i¥1,800198808-199001
main77035-87001i¥2,050198808-199001
sub77035-10040¥1,810
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-87001i¥1,950198808-199001
77100TANK ASSY, FUEL
main77001-28270i¥46,700198808-199001
main77001-28290i¥46,700198808-199001
main77001-28300i¥46,700198808-199001
77100APLUG(FOR FUEL TANK)
main90105-12116i¥110198808-199001
77100BGASKET(FOR FUEL TANK)
main90430-12245i¥160198808-199001
77100DHOSE, FUEL, NO.1(FOR FUEL TANK)
main77259-28030i¥1,020198808-199001
L=290
77100EHOSE, FUEL, NO.2(FOR FUEL TANK)
main77279-28010i¥1,020198808-199001
main90445-24010i198808-199001
L=130
77100FHOSE, FUEL, NO.3(FOR FUEL TANK)
main90445-24029i¥620198808-199001
77169AGASKET, FUEL SUCTION TUBE SET
main77169-14020i¥330198808-199001
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-13020i¥810198808-199001
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-14030i¥230198808-199001
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-28050i¥11,500198808-199001
main77201-28070i¥14,900198808-199001
77202FTUBE, FUEL, NO.1 (FOR BREATHER TUBE)
main77013-28020i¥2,350198904-199001
main77222-28020i¥2,360198808-198904
sub77013-28020¥2,350
main77222-28030i¥1,470198808-199001
77202GTUBE, FUEL, NO.2 (FOR BREATHER TUBE)
main77014-28010i¥1,800198904-198907
main77223-28030i¥1,820198808-198904
sub77014-28010¥1,800
main77223-28040i¥1,490198907-199001
77213BHOSE, FUEL TANK TO FILLER PIPE
main77217-28010i¥3,750198808-199001
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-28010i¥2,210198808-199001
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-28010i¥1,220198808-199001
77305ALID SUB-ASSY, FUEL FILLER OPENING
main77305-87005i¥3,090198808-199001
main77305-87006i¥3,090198808-199001
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main64606-87001i¥1,650198808-199001
main77306-28010i¥1,610198808-199001
77306ASPRING, FUEL LID OPEN LEVER
main90506-09004i¥200198808-199001
77308ACUSHION(FOR FUEL INLET BOX COVER)
main90541-06001i¥240198808-199001
77310ACAP ASSY, FUEL TANK
main77310-12100i¥2,320198808-199001
main77310-16011i¥2,790198808-199001
sub77310-12140¥2,790
77316GASKET, FUEL TANK CAP
main77316-12050i¥310198808-199001
main77316-16010i¥660198808-199001
77358ASTOPPER, FUEL FILLER OPENING LID
main77358-87001i¥630198808-198903
main77358-87002i¥650198903-199001
sub77358-87003¥640
77366SPRING, FUEL FILLER OPENING LID HINGE
main77366-87001i¥450198808-199001
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-28010i¥510198808-199001
77511ABRACKET, FUEL TANK
main77511-28050i¥1,070198808-199001
main77511-28060i¥2,050198808-199001
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-28040i¥2,770198808-199001
77603ABAND SUB-ASSY, FUEL TANK, NO.2
main77603-28050i¥2,060198808-199001
main77603-28060i¥2,050198808-199001
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77161-28010i¥11,300198808-199001
main77606-28020i¥4,570198808-199001
77611APIN (FOR FUEL TANK BAND)
main77653-28010i¥310198808-199001
RR-RH
main90240-08020i¥250198808-199001
FR-RH
main90240-08047i¥130198808-199001
FR-LH
77613ABRACKET, FUEL TANK BAND, NO.1
main77613-28040i¥1,650198808-199001
77614ABAND, FUEL TANK, NO.2 RH
main77614-28010i¥740198808-199001
77641APROTECTOR, FUEL TANK, NO.1
main77641-28010i¥500198808-199001
77651ACUSHION, FUEL TANK, NO.1
main77651-28010i¥330198808-199001
70 X 70
main77651-28020i¥380198808-199001
70 X 110
8281795708PROTECTOR, WIRING HARNESS, NO.1
main82817-95708¥250
9011906310
main90119-06310¥120
9011908320
main90119-08320¥140
9015950004
main90159-50004¥120
9017010017
main90170-10017¥100
9017905020
main90179-05020¥140
9020610007
main90206-10007¥170
9026205002
9046026001
main90460-26001¥590
9046065004
main90460-65004¥400
9046723003
main90467-23003¥240
9046814004
main90468-14004¥80
9048001186
main90480-01186¥530
9048013055
main90480-13055¥160
9048025009
main90480-25009¥100
9048030014
main90480-30014¥310
9094901049
main90949-01049¥540
9165160816
main91651-60816¥100
9165161020
main91651-61020¥130
9165161040
main91651-61040¥120
9331116014
main93311-16014¥70
9331914010
main93319-14010¥70
9338115010
main93381-15010¥60
9338516012
main93385-16012¥70

63 parts on this diagram · 4 diagrams in section
