STEERING COLUMN & SHAFT

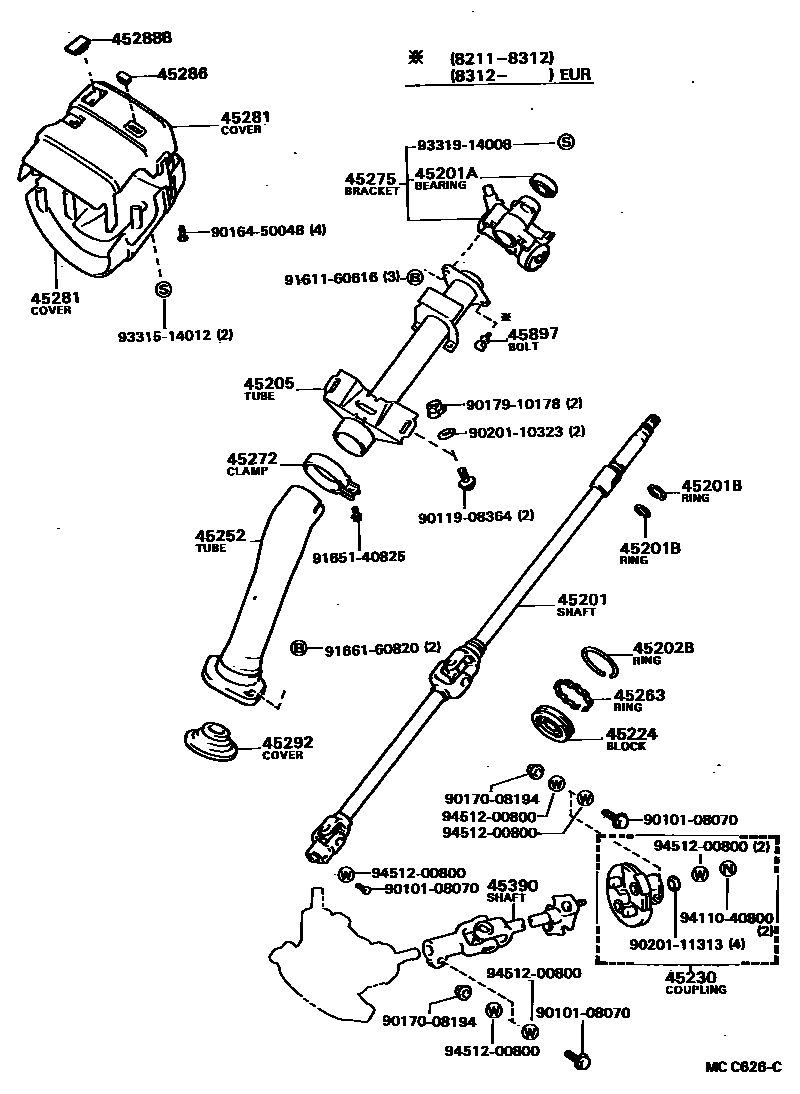

Parts diagram
45201SHAFT SUB-ASSY, STEERING MAIN
main45210-22050i198211-198808
W/TILT STEERING
main45210-28010i198211-198308
main45210-28011i198308-198508
main45210-28030i198508-198808
main45210-28050i198508-198808
45201ABEARING(FOR STEERING MAIN SHAFT)
main90363-18001i198211-198808
UPR,W/TILT STEERING
main90363-18038i198211-198808
main90363-28001i198211-198808
LWR,W/TILT STEERING
45201BRING, SHAFT SNAP(FOR STEERING MAIN SHAFT)
main90520-17042i198211-198808
T=1.20,UPR
main90520-17269i198211-198808
T=1.20,LWR
45202SHAFT SUB-ASSY, STEERING INTERMEDIATE
main45220-28030i198211-198308
main45220-28031i198308-198508
main45220-28060i198508-198808
main45220-28070i198508-198808
45202BRING, SHAFT SNAP(FOR STEERING INTERMEDIATE SHAFT)
main96152-00300i198211-198808
45205TUBE SUB-ASSY, STEERING COLUMN
main45205-28060i198211-198808
main45205-28070i198211-198808
W/TILT STEERING
45224BLOCK, BEARING(FOR STEERING FLEXIBLE COUPLING)
main45225-26010i198406-198808
L=16
45230COUPLING ASSY, FLEXIBLE
main45230-27020i198508-198808
main45230-27030i198508-198808
W/POWER STEERING
main45230-28010i198601-198808
45252TUBE, STEERING COLUMN, LOWER
main45252-28020i198211-198508
main45252-28040i198211-198508
main45252-28050i198211-198508
main45252-28060i198211-198508
main45252-28070i198508-198808
main45252-28090i198508-198808
45263RING, STEERING COLUMN, NO.1
main45263-32010i198211-198808
45272CLAMP, STEERING COLUMN, LOWER
main45272-28030i198211-198808
45275BRACKET, STEERING COLUMN, UPPER
main45280-28040i198211-198708
W/TILT STEERING
main45280-28041i198708-198808
W/TILT STEERING
main45280-28050i198211-198708
main45280-28051i198708-198808
main45280-28060i198211-198708
W/TILT STEERING
main45280-28061i198708-198808
W/TILT STEERING
main45280-28070i198211-198708
main45280-28071i198708-198808
45281HOUSING, STEERING COLUMN
main45286-28050-02i198211-198308
UPR,W/TILT STEERING,WINE,RED/MAROON,TRIM4#
main45286-28050-03i198211-198308
UPR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45286-28050-05i198211-198308
UPR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45286-28051-02i198308-198508
UPR,W/TILT STEERING,WINE,RED/MAROON,TRIM4#
main45286-28051-03i198308-198408
UPR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45286-28051-04i198408-198508
UPR,W/TILT STEERING,BLUE,BLUE,TRIM1#
main45286-28051-05i198308-198408
UPR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45286-28051-14i198508-198808
UPR,W/TILT STEERING,BLUE,BLUE,TRIM8#
main45286-28051-15i198508-198808
UPR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45286-28060-02i198211-198508
UPR,WINE,RED/MAROON,TRIM4#
main45286-28060-05i198508-198808
UPR,BEIGE,BEIGE,TRIM4#
main45286-28080-02i198211-198308
UPR,W/TILT STEERING,WINE,RED/MAROON,TRIM4#
main45286-28080-03i198211-198308
UPR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45286-28080-05i198211-198308
UPR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45286-28081-02i198308-198409
UPR,W/TILT STEERING,WINE,RED/MAROON,TRIM4#
main45286-28081-03i198308-198408
UPR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45286-28081-04i198408-198409
UPR,W/TILT STEERING,BLUE,BLUE,TRIM1#
main45286-28081-05i198308-198408
UPR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45286-28082-02i198409-198508
UPR,W/TILT STEERING,WINE,WINE,TRIM4#
main45286-28082-03i198608-198808
UPR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45286-28082-04i198409-198508
UPR,W/TILT STEERING,BLUE,BLUE,TRIM1#
main45286-28082-05i198508-198808
UPR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45286-28082-14i198508-198608
UPR,W/TILT STEERING,BLUE,BLUE,TRIM8#
main45286-28090i198211-198308
UPR
main45286-28091i198308-198409
UPR
main45286-28092-02i198409-198508
UPR,WINE,WINE,TRIM4#
main45286-28092-05i198508-198808
UPR,BEIGE,BEIGE,TRIM4#
main45287-28050-02i198211-198308
LWR,W/TILT STEERING,WINE,RED/MAROON,TRIM4#
main45287-28050-03i198211-198308
LWR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45287-28050-05i198211-198308
LWR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45287-28051-02i198308-198508
LWR,W/TILT STEERING,WINE,RED/MAROON,TRIM4#
main45287-28051-03i198308-198408
LWR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45287-28051-04i198408-198508
LWR,W/TILT STEERING,BLUE,BLUE,TRIM1#
main45287-28051-05i198308-198408
LWR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45287-28051-14i198508-198808
LWR,W/TILT STEERING,BLUE,BLUE,TRIM8#
main45287-28051-15i198508-198808
LWR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45287-28060-02i198211-198508
LWR,WINE,RED/MAROON,TRIM4#
main45287-28060-05i198508-198808
LWR,BEIGE,BEIGE,TRIM4#
main45287-28080-02i198211-198308
LWR,W/TILT STEERING,WINE,RED/MAROON,TRIM4#
main45287-28080-03i198211-198308
LWR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45287-28080-05i198211-198308
LWR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45287-28081-02i198308-198409
LWR,W/TILT STEERING,WINE,RED/MAROON,TRIM4#
main45287-28081-03i198308-198408
LWR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45287-28081-04i198408-198409
LWR,W/TILT STEERING,BLUE,BLUE,TRIM1#
main45287-28081-05i198308-198408
LWR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45287-28082-02i198409-198508
LWR,W/TILT STEERING,WINE,WINE,TRIM4#
main45287-28082-03i198608-198808
LWR,W/TILT STEERING,GRAY,GRAY,TRIM1#
main45287-28082-04i198409-198508
LWR,W/TILT STEERING,BLUE,BLUE,TRIM1#
main45287-28082-05i198508-198808
LWR,W/TILT STEERING,BEIGE,BEIGE,TRIM4#
main45287-28082-14i198508-198608
LWR,W/TILT STEERING,BLUE,BLUE,TRIM8#
main45287-28090i198211-198308
LWR
main45287-28091i198308-198409
LWR
main45287-28092-02i198409-198508
LWR,WINE,WINE,TRIM4#
main45287-28092-05i198508-198808
LWR,BEIGE,BEIGE,TRIM4#
45286COVER, STEERING COLUMN
main45286-28100-02i198408-198508
WINE,RED/MAROON,TRIM1#
main45286-28100-02i198211-198408
WINE,RED/MAROON,TRIM4#
main45286-28100-03i198211-198408
GRAY,GRAY,TRIM1#
main45286-28100-04i198408-198508
BLUE,BLUE,TRIM1#
main45286-28100-05i198211-198408
BEIGE,BEIGE,TRIM4#
main45286-28100-14i198508-198808
BLUE,BLUE,TRIM8#
main45286-28100-15i198508-198808
BEIGE,BEIGE,TRIM4#
45288PLATE, STEERING COLUMN COVER
main45288-28020i198211-198711
main45288-28021i198711-198808
45288BCOVER, STEERING COLUMN, UPPER
main45288-28030-03i198708-198808
GRAY,SHADOW GRAY,TRIM1#
main45288-28030-06i198708-198808
BROWN,BROWN,TRIM4#
45292SEAL, MAIN SHAFT LOWER DUST
main45292-28020i198211-198808
45390SHAFT ASSY, STEERING TORQUE
main45390-28010i198508-198808
main45390-28020i198508-198808
W/POWER STEERING
main45390-28030i198601-198808
45897BOLT, STEERING LOCK SET
main45897-12030i198211-198808
9010108070
9011908364
9016450048
9017008194
9017910178
9020110323
9020111313
9161160616
9165140825
9166160820
9331514012
9331914008
9411040800
9451200800

33 parts on this diagram · 6 diagrams in section
