EPC Data

CYLINDER HEAD

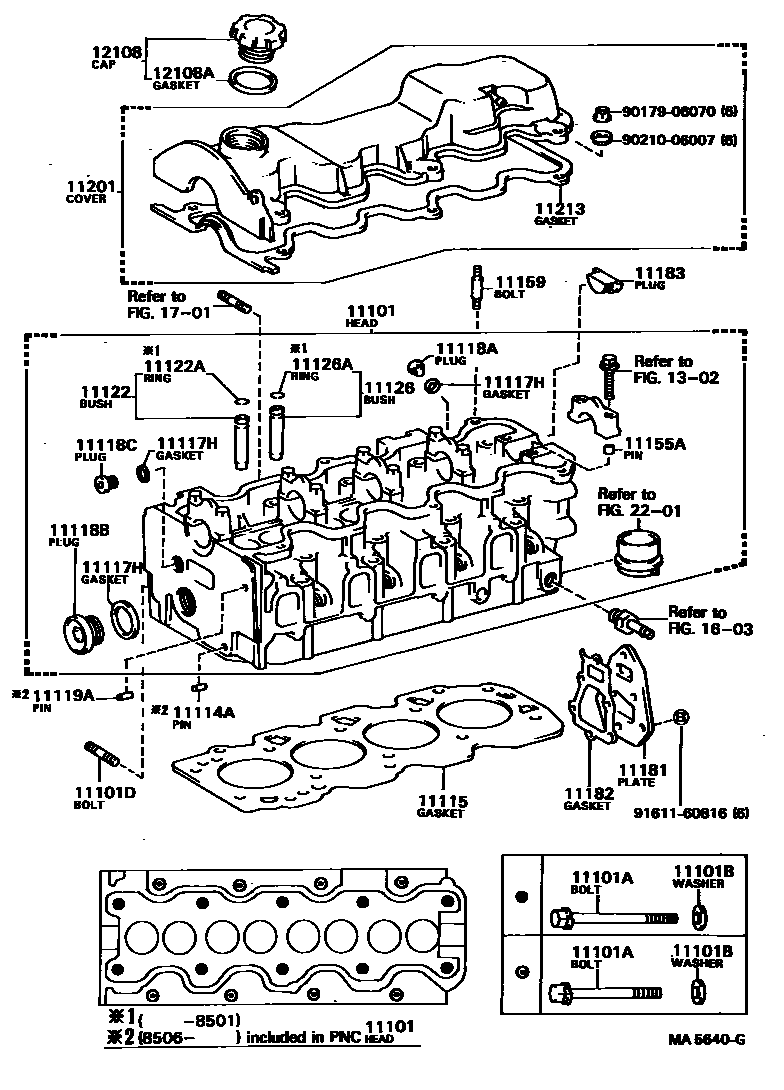

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-64020i198305-198504
main11101-64021i198504-198508
main11101-64080i198508-198701
main11101-64100i198701-198801
main11101-64120i198801-198808
main11101-71010i198211-198508
main11101-71020i198211-198508
main11101-71030i198211-198508
main11101-73010i198508-198808
main11101-73020i198508-198808
11101ABOLT(FOR CYLINDER HEAD SET)
main90105-11011i198305-198508
*11-1.25PX123-30
main90105-11012i198305-198508
*11-1.25PX145-30
main90105-11018i198508-198808
*11-1.25PX123-51.5
main90105-11019i198508-198808
*11-1.25PX145-51.5
main90105-12056i198211-198808
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-12222i198305-198808
main90201-13021i198211-198808
11101DBOLT, STUD(FOR WATER OUTLET)
main92122-60820i198305-198808
11114APIN, STRAIGHT
main90250-06068i198305-198808
L=11,OD=6
11115GASKET, CYLINDER HEAD
main11115-64030i198305-198307
main11115-64060i198307-198508
main11115-64080i198508-198610
main11115-64100i198610-198808
main11115-71010i198211-198508
main11115-71011i198508-198808
main11115-73010i198508-198808
11117HGASKET(FOR WATER HOLE)
main90430-10204i198305-198808
PNC 11118A
main90430-12005i198305-198501
PNC 11118C
main90430-12010i198501-198808
PNC 11118C
main90430-20004i198211-198808
main90430-33133i198305-198808
PNC 11118B
11118APLUG, STRAIGHT, NO.1
main90341-10005i198305-198808
11118BPLUG, STRAIGHT, NO.2
main90341-32070i198305-198808
11118CPLUG, STRAIGHT, NO.3
main90341-12002i198305-198705
main90341-12013i198705-198808
11119APIN, STRAIGHT, NO.1
main90250-06068i198305-198808
L=11,OD=6
11122BUSH, INTAKE VALVE GUIDE
main11122-64010i198501-198808
STD,STD
main11122-71020i198211-198808
STD,STD
main11123-64010i198501-198808
O/S 0.05,O/S 0.05
main11123-71020i198211-198808
O/S 0.05,O/S 0.05
main11126-24020i198305-198501
STD
main11127-24020i198305-198501
O/S 0.05
11122ARING, SHAFT SNAP (FOR VALVE GUIDE BUSH)
main90520-12049i198211-198808
11126BUSH, EXHAUST VALVE GUIDE
main11126-24020i198305-198501
STD
main11126-64010i198504-198808
STD,STD
main11126-64020i198501-198504
STD
main11126-71020i198211-198808
STD,STD
main11127-24020i198305-198501
O/S 0.05
main11127-64010i198504-198808
O/S 0.05,O/S 0.05
main11127-64020i198501-198504
O/S 0.05
main11127-71020i198211-198808
O/S 0.05,O/S 0.05
11126ARING, SHAFT SNAP(FOR VALVE GUIDE BUSH)
main90520-12049i198211-198808
11155APIN, RING W/HEAD
main90253-11021i198305-198808
11159BOLT, STUD(FOR HEAD TO CAMSHAFT BEARING CAP)
main90116-06023i198305-198808
11181PLATE, CYLINDER HEAD, REAR
main11181-64010i198305-198808
main11181-71010i198211-198808
main11181-73010i198508-198808
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-64010i198305-198808
main11182-71010i198211-198808
11183PLUG, SEMICIRCULAR
main11183-64010i198305-198808
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-64060i198508-198808
main11201-69075i198305-198508
main11201-79035i198211-198808
11213GASKET, CYLINDER HEAD COVER
main11213-64020i198305-198808
main11213-71020i198211-198808
12108CAP SUB-ASSY, OIL FILLER
main12180-13030i198601-198808
main12180-61010i198705-198808
main12180-70010i198305-198601
main12180-71010i198211-198506
main12180-71011i198506-198705
12108AGASKET(FOR OIL FILLER CAP)
main12195-71010i198211-198506
main12195-71020i198506-198808
main90430-37140i198305-198808
1302
1603
1701
2201
9017906070
9021006007
9161160816

31 parts on this diagram · 3 diagrams in section
