FRONT STEERING GEAR & LINK

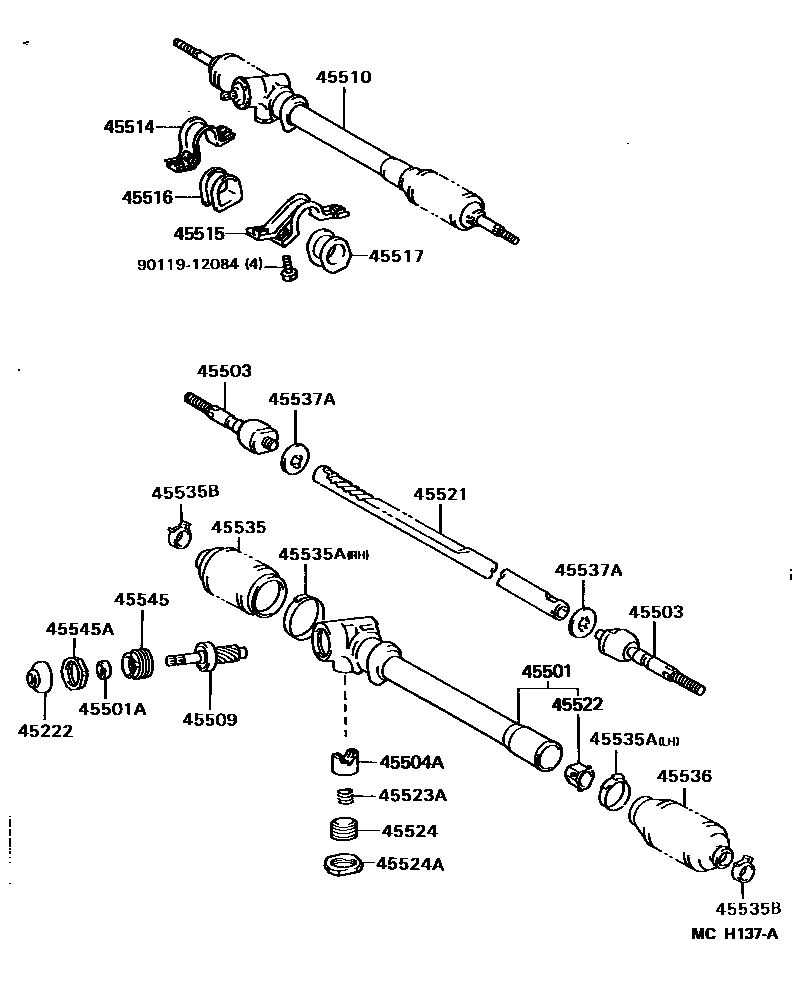

Parts diagram
45222COVER, STEERING GEAR DUST
main45222-27020i¥360198808-199201
45501HOUSING SUB-ASSY, STEERING RACK
main45501-27010i¥18,900198808-199201
sub45501-27011¥19,000
main45501-27020i¥18,900198808-199201
sub45501-27021¥18,900
45501ASEAL, TYPE T OIL(FOR STEERING RACK HOUSING)
main90311-15002i¥190198808-199201
45503END SUB-ASSY, STEERING RACK
main45503-29215i¥7,200198808-199201
45504AGUIDE SUB-ASSY, RACK
main45504-27010i¥1,700198808-199201
45509PINION SUB-ASSY, STEERING
main45509-27010i¥7,400198808-199201
main45509-27020i¥7,400198808-199201
45510GEAR ASSY, STEERING
main45510-27030i¥60,400198808-199201
main45510-27040i¥60,100198808-199201
45514BRACKET, STEERING RACK HOUSING, NO.1
main45514-28020i¥1,280198808-199201
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-28020i¥1,020198808-199201
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-27010i¥1,070198808-199201
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-27010i¥880198808-199201
45521RACK, STEERING
main45521-27010i¥9,800198808-199201
main45521-27020i¥9,800198808-199201
45522BUSH, STEERING RACK
main45522-27010i¥750198808-199201
45523ASPRING(FOR STEERING GEAR RACK GUIDE)
main90501-23075i¥200198808-199201
45524CAP, STEERING RACK GUIDE SPRING
main45524-16030i¥1,290198808-199201
sub45524-33010¥940
45524ANUT(FOR STEERING RACK GUIDE SPRING CAP)
main90179-36002i¥350198808-199201
45535BOOT, STEERING RACK, NO.1
main45535-27020i¥1,680198808-199201
45535ACLAMP(FOR STEERING RACK BOOT)
main90460-42001i¥320198808-199201
BOOT NO.1 SIDE
main90460-56001i¥400198808-199201
BOOT NO.2 SIDE
45535BCLIP(FOR STEERING RACK BOOT)
main90467-15017i¥240198808-199201
45536BOOT, STEERING RACK, NO.2
main45536-27020i¥1,980198808-199201
45537AWASHER, CLAW(FOR STEERING RACK END LOCK)
main90214-14005i¥220198808-199201
45545SCREW, PINION BEARING ADJUSTING
main45545-27010i¥870198808-199201
45545ANUT(FOR PINION BEARING ADJUSTING SCREW)
main90179-38001i¥580198808-199201
9011912084
main90119-12084¥320

24 parts on this diagram · 3 diagrams in section
