HEADLAMP CLEANER

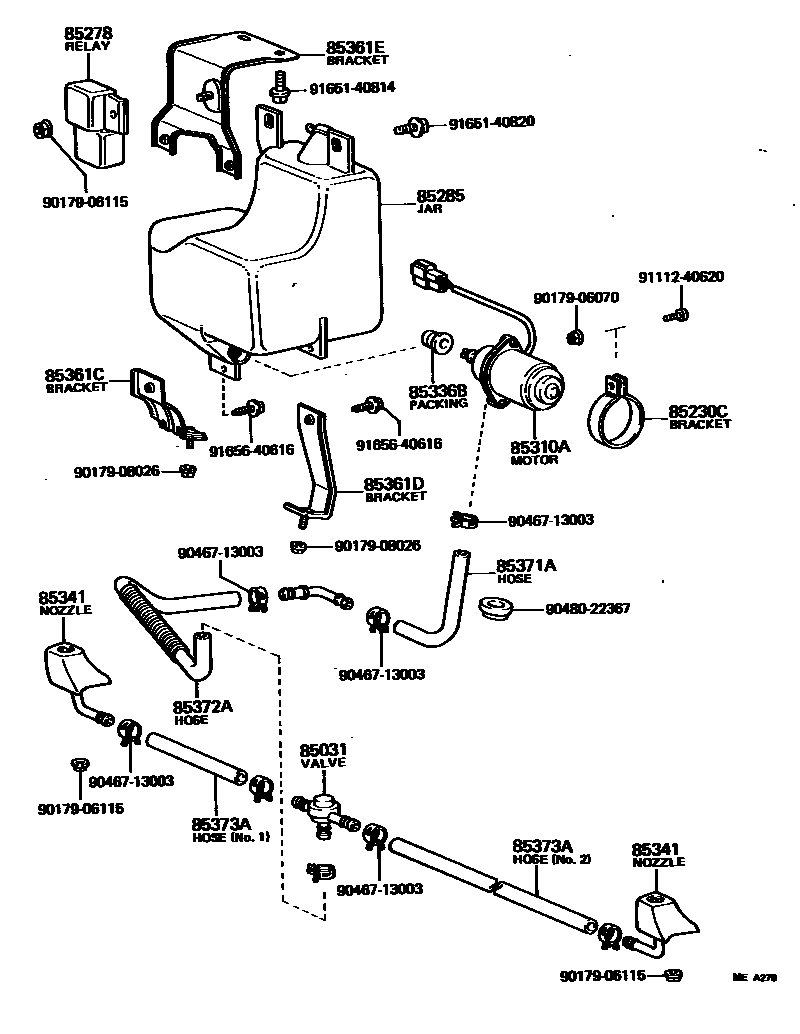

Parts diagram
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-12010i198010-198508
85230CBRACKET ASSY, HEADLAMP CLEANER
main85361-10070i198010-198508
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-14010i198010-198209
main85276-22020i198209-198508
85285JAR, HEADLAMP CLEANER WASHER
main85330-95704i198010-198508
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-95701i198010-198508
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i198010-198508
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-95704i198010-198210
main85035-95705i198210-198508
85361CBRACKET, WASHER
main85361-95702i198010-198508
85361DBRACKET, HEADLAMP CLEANER, NO.2
main85361-95703i198010-198508
85361EBRACKET, HEADLAMP CLEANER, NO.3
main85361-95704i198010-198508
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main85343-95700i198010-198508
L=135
85372AHOSE, HEADLAMP CLEANER (FROM JOINT TO JOINT OR NOZZLE)
main85343-95703i198010-198210
main90445-14029i198210-198508
L=640(*H,L=320)
85373AHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO NOZZLE)
main85343-95701i198010-198508
L=120,NO.1
main90445-14061i198010-198508
L=1320(*H,L=990),NO.2
9017906070
9017906115
9017908026
9046713003
9048022367
9111240620
9165140814
9165140820
9165640616

22 parts on this diagram · 1 diagram in section
