WATER PUMP

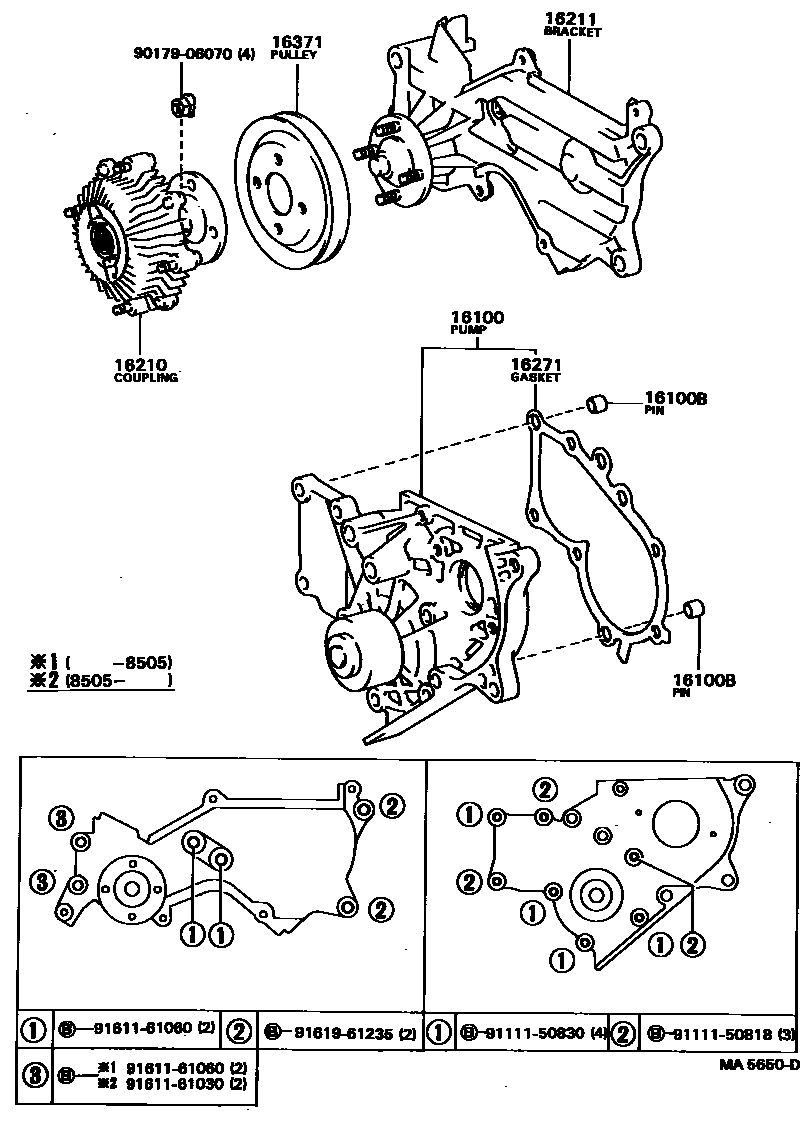

Parts diagram
16100PUMP ASSY, ENGINE WATER
main16100-19045i198012-198304
W/COOLER
main16100-19045i198210-198304
main16100-19046i198304-198508
W/COOLER
main16100-19046i198212-198508
CHINA SPEC
main16100-19055i197910-198304
main16100-19056i198304-198508
main16100-69085i198210-198508
main16100-79035i198311-198508
16100BPIN, RING(FOR WATER PUMP SET)
main90253-11021i198210-198508
16210COUPLING ASSY, FLUID
main16210-13010i198012-198508
W/COOLER
main16210-13010i198210-198508
main16210-13010i198212-198508
CHINA SPEC
main16210-31010i198311-198508
main16210-64010i198210-198508
main16210-64020i198210-198508
main16210-73010i198408-198508
16211BRACKET, FLUID COUPLING
main16307-64010i198210-198505
main16307-64011i198505-198505
main16307-64012i198505-198508
16271GASKET, WATER PUMP
main16271-13020i197910-198106
main16271-13021i198106-198508
main16271-64010i198210-198508
16371PULLEY, FAN
main16371-13010i198212-198508
CHINA SPEC
main16371-13010i198210-198508
W/COOLER
main16371-13020i198012-198210
W/COOLER
main16371-24050i197910-198508
main16371-64020i198210-198508
main16371-71010i198311-198508
9017906070
9111150818
9111150830
9161161030
9161161060
9161961235

12 parts on this diagram · 4 diagrams in section
