FRONT DISC BRAKE CALIPER & DUST COVER

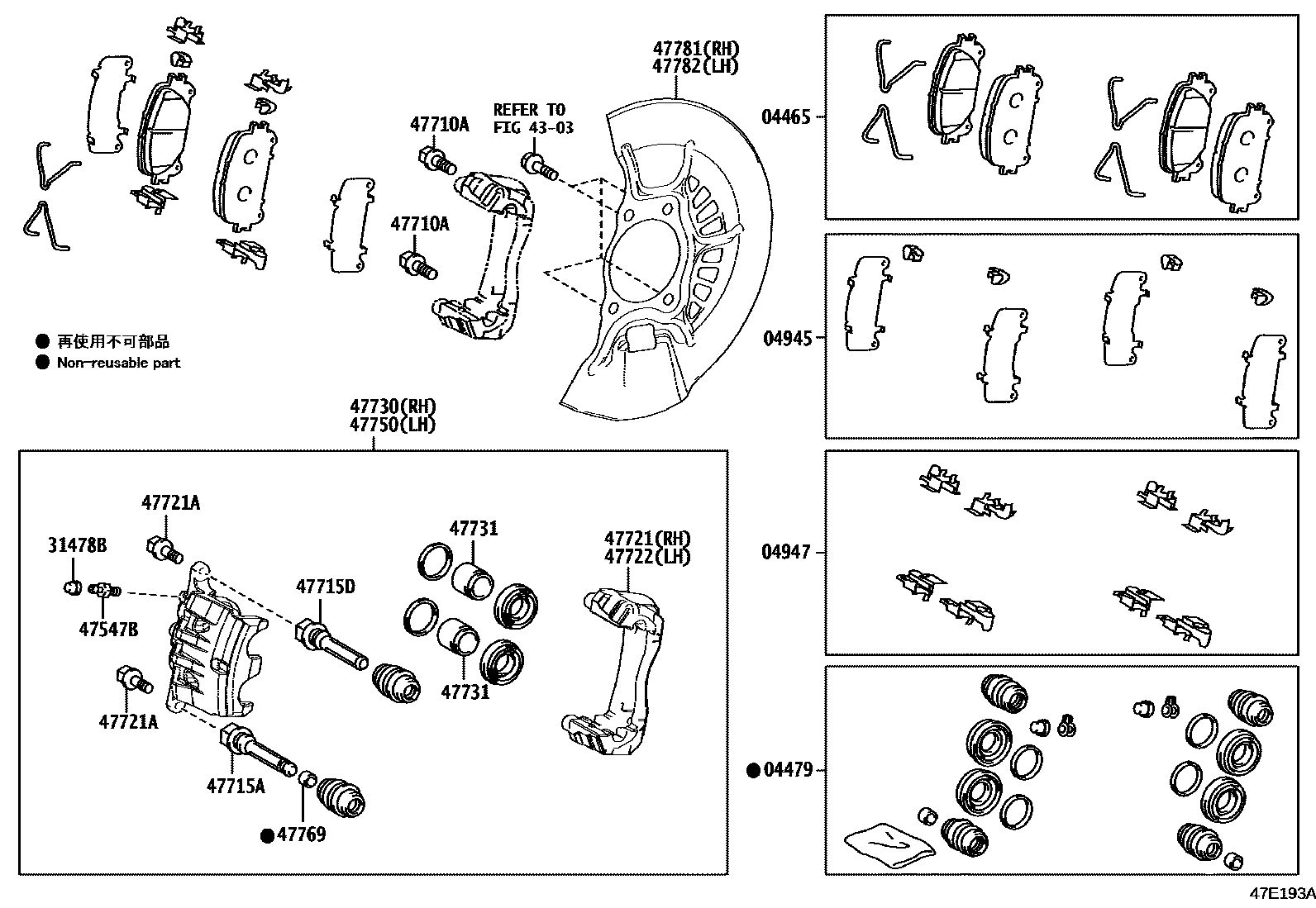

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-78020i202301-202311
MARK ADVICS VC084H
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-42030i202301-202311
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-48190i202301-202311
04947FITTING KIT, DISC BRAKE, FRONT
main04947-48080i202301-202311
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i202301-202311
4303
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-12130i202301-202311
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12401i202301-202311
*12-1.25PX35.5-30
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47714-48150i202301-202311
47715DPIN, FRONT DISC BRAKE CYLINDER SLIDE, NO.2
main47715-48150i202301-202311
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-42130i202301-202311
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90015-AA602i202301-202311
*8-1.00PX23-12.5
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-42130i202301-202311
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-42130i202301-202311
47731PISTON, FRONT DISC BRAKE
main47731-48150i202301-202311
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-42130i202301-202311
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-48150i202301-202311
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-33060i202301-202311
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-33060i202301-202311

19 parts on this diagram · 1 diagram in section
