FRONT DOOR LOCK & HANDLE

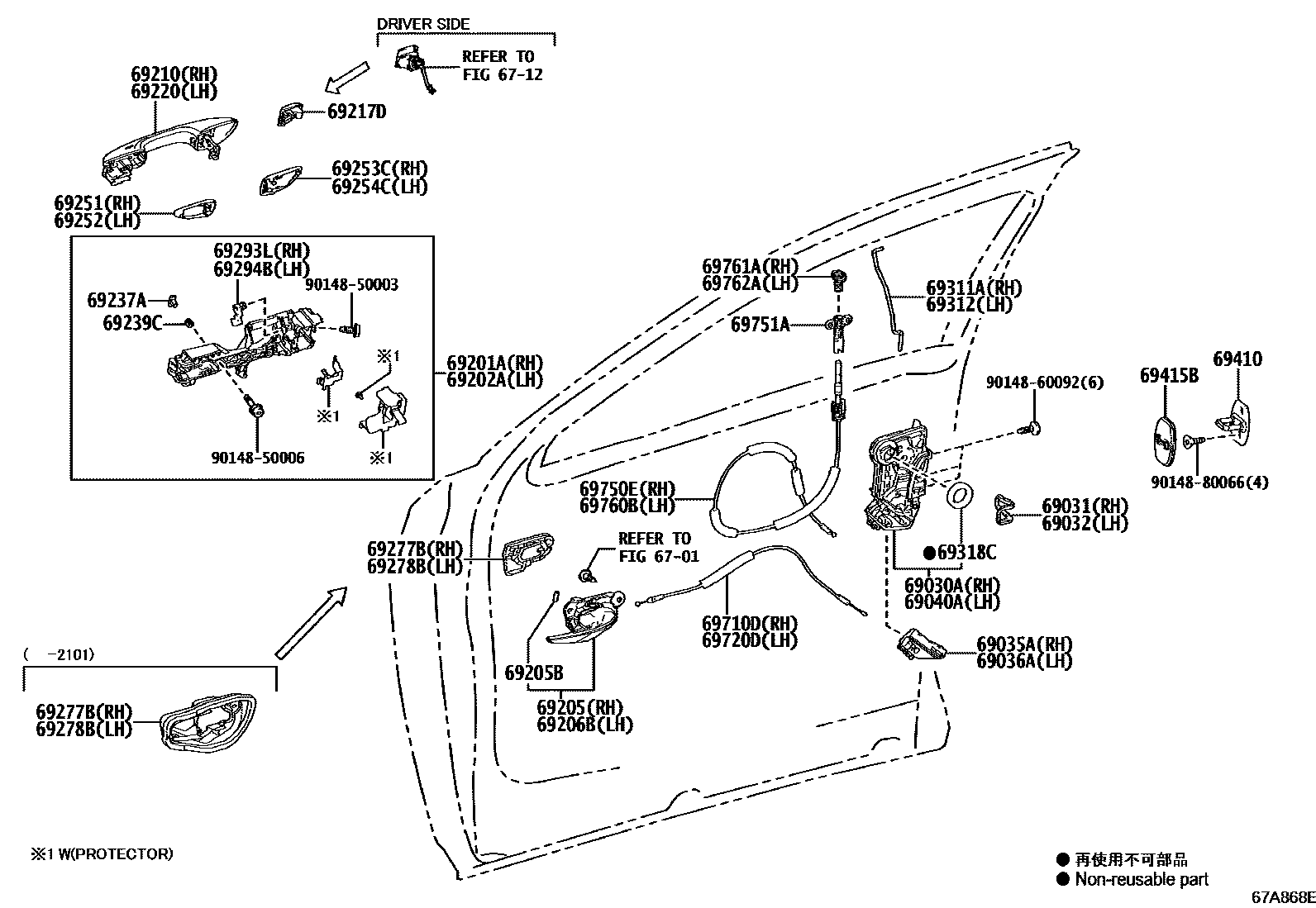

Parts diagram
6701
6712
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-76011i202011
main69030-76021i202011
main69030-76041i202008
main69030-76051i202004
69031COVER SET, DOOR LOCK, RH
main69031-76010i202004
69032COVER SET, DOOR LOCK, LH
main69032-76010i202004
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-30010i202004
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-30010i202004
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-76011i202011
main69040-76021i202011
main69040-76031i202004
main69040-76041i202008
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-76030i202108
main69201-76040i202004
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-76030i202108
main69202-76040i202004
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69270-76010i202004
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main69275-30070×4i202004
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69280-76010i202004
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-76030-A1i202004
SONIC QUARTZ,085
main69210-76030-B0i202004
MERCURY GRAY MC.,1H9
main69210-76030-B1i202004-202108
PLATINUM SILVER ME.,1J4
main69210-76030-B2i202004
SONIC TITANIUM,1J7
main69210-76030-B3i202108
SONIC CHROME,1L1
main69210-76030-C0i202004
BLACK,212
main69210-76030-C1i202004
GRAPHITE BLACK GF.,223
main69210-76030-D0i202004
MADDER RED,3T2
main69210-76030-E0i202004-202108
AMBER CS.,4X2
main69210-76030-E1i202004
BLAZING CARNELIAN CONTRAS,4Y1
main69210-76030-G0i202004
TERRANE KHAKI M.M.,6X4
main69210-76030-J1i202004
CELESTIAL BLUE GF.,8Y6
main69210-33161-A1i202008
GERMANY SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,SONIC QUARTZ,085
main69210-33161-B0i202008
GERMANY SPEC&PREMIUM PACKAGE,MERCURY GRAY MC.,1H9
main69210-33161-B1i202011-202108
UNITED KINGDOM SPEC&PREMIUM PACKAGE,PLATINUM SILVER ME.,1J4
main69210-33161-B2i202008
LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,SONIC TITANIUM,1J7
main69210-33161-B3i202108
GERMANY SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR- WITHOUT(W(POWER BACK DOOR)),SONIC CHROME,1L1
main69210-33161-C0i202008
LUXURY PACKAGE&HANDS FREE POWER BACK DOOR- WITHOUT(W(POWER BACK DOOR)),BLACK,212
main69210-33161-C1i202008
GERMANY SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR- WITHOUT(W(POWER BACK DOOR)),GRAPHITE BLACK GF.,223
main69210-33161-D1i202008
GERMANY SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,MADDER RED,3T2
main69210-33161-E1i202011-202108
UNITED KINGDOM SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,AMBER CS.,4X2
main69210-33161-E2i202008
GERMANY SPEC&PREMIUM PACKAGE,BLAZING CARNELIAN CONTRAS,4Y1
main69210-33161-G1i202108
PREMIUM PACKAGE&SMART ENTRY-WITH,TERRANE KHAKI M.M.,6X4
main69210-33161-J2i202011
UNITED KINGDOM SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR- WITHOUT(W(POWER BACK DOOR)),CELESTIAL BLUE GF.,8Y6
main69210-76040-A0i202108
SMART ENTRY-WITH,SONIC QUARTZ,085
main69210-76040-B0i202108
SMART ENTRY-WITH,MERCURY GRAY MC.,1H9
main69210-76040-B2i202108
SMART ENTRY-WITH,SONIC TITANIUM,1J7
main69210-76040-B3i202108
SMART ENTRY-WITH,SONIC CHROME,1L1
main69210-76040-C0i202108
SMART ENTRY-WITH,BLACK,212
main69210-76040-C1i202108
SMART ENTRY-WITH,GRAPHITE BLACK GF.,223
main69210-76040-D0i202108
SMART ENTRY-WITH,MADDER RED,3T2
main69210-76040-E1i202108
SMART ENTRY-WITH,BLAZING CARNELIAN CONTRAS,4Y1
main69210-76040-G0i202108
SMART ENTRY-WITH,TERRANE KHAKI M.M.,6X4
main69210-76040-J0i202108
SMART ENTRY-WITH,CELESTIAL BLUE GF.,8Y6
69217DCOVER, FRONT DOOR OUTSIDE HANDLE
main69217-50060i202004
BLACK
main69218-50060i202011
BLACK
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-76020-A1i202004
SONIC QUARTZ,085
main69220-76020-B0i202004
MERCURY GRAY MC.,1H9
main69220-76020-B1i202004-202108
PLATINUM SILVER ME.,1J4
main69220-76020-B2i202004
SONIC TITANIUM,1J7
main69220-76020-B3i202108
SONIC CHROME,1L1
main69220-76020-C0i202004
BLACK,212
main69220-76020-C1i202004
GRAPHITE BLACK GF.,223
main69220-76020-D0i202004
MADDER RED,3T2
main69220-76020-E0i202004-202108
AMBER CS.,4X2
main69220-76020-E1i202004
BLAZING CARNELIAN CONTRAS,4Y1
main69220-76020-G0i202004
TERRANE KHAKI M.M.,6X4
main69220-76020-J1i202004
CELESTIAL BLUE GF.,8Y6
main69220-33071-A1i202008
GERMANY SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR- WITHOUT(W(POWER BACK DOOR)),SONIC QUARTZ,085
main69220-33071-B0i202008
GERMANY SPEC&PREMIUM PACKAGE,MERCURY GRAY MC.,1H9
main69220-33071-B1i202008-202108
LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,PLATINUM SILVER ME.,1J4
main69220-33071-B2i202008
LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,SONIC TITANIUM,1J7
main69220-33071-B3i202108
GERMANY SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR- WITHOUT(W(POWER BACK DOOR)),SONIC CHROME,1L1
main69220-33071-C0i202008
LUXURY PACKAGE&HANDS FREE POWER BACK DOOR- WITHOUT(W(POWER BACK DOOR)),BLACK,212
main69220-33071-C1i202008
GERMANY SPEC&PREMIUM PACKAGE,GRAPHITE BLACK GF.,223
main69220-33071-D1i202008
GERMANY SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,MADDER RED,3T2
main69220-33071-E1i202008-202108
GERMANY SPEC&LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,AMBER CS.,4X2
main69220-33071-E2i202008
GERMANY SPEC&PREMIUM PACKAGE,BLAZING CARNELIAN CONTRAS,4Y1
main69220-33071-G1i202004-202108
SMART ENTRY-WITH(POWER BACK DOOR),TERRANE KHAKI M.M.,6X4
main69220-33071-J2i202008
LUXURY PACKAGE&HANDS FREE POWER BACK DOOR-WITH,CELESTIAL BLUE GF.,8Y6
main69220-76030-A0i202108
SMART ENTRY-WITH,SONIC QUARTZ,085
main69220-76030-B0i202108
SMART ENTRY-WITH,MERCURY GRAY MC.,1H9
main69220-76030-B2i202108
SMART ENTRY-WITH,SONIC TITANIUM,1J7
main69220-76030-B3i202108
SMART ENTRY-WITH,SONIC CHROME,1L1
main69220-76030-C0i202108
SMART ENTRY-WITH,BLACK,212
main69220-76030-C1i202108
SMART ENTRY-WITH,GRAPHITE BLACK GF.,223
main69220-76030-D0i202108
SMART ENTRY-WITH,MADDER RED,3T2
main69220-76030-E1i202108
SMART ENTRY-WITH,BLAZING CARNELIAN CONTRAS,4Y1
main69220-76030-G0i202108
SMART ENTRY-WITH,TERRANE KHAKI M.M.,6X4
main69220-76030-J0i202108
SMART ENTRY-WITH,CELESTIAL BLUE GF.,8Y6
69237ANUT, FRONT DOOR HANDLE
main69237-62010×2i202004
69239CBUSH, FRONT DOOR HANDLE
main69239-47010×2i202004
69251PAD, FRONT DOOR OUTSIDE HANDLE, FRONT RH
main69241-50040i202004
69252PAD, FRONT DOOR OUTSIDE HANDLE, FRONT LH
main69242-50040i202004
69253CPAD, FRONT DOOR OUTSIDE HANDLE, REAR RH
main69241-50050i202004
69254CPAD, FRONT DOOR OUTSIDE HANDLE, REAR LH
main69242-50050i202004
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-76030i202004-202101
main69277-76040i202101
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-76030i202004-202101
main69278-76040i202101
69293LSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i202004
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i202004
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-76020i202004
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-76020i202004
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i202004
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-30060×2i202004-202208
main69410-76010×2i202208
69415BCOVER, DOOR LOCK STRIKER, FRONT
main69415-76010×2i202004-202010
main69415-76011×2i202011
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-76020i202004
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-76020i202004
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-76021i202004
69751AHOLDER, DOOR LOCKING(FOR FRONT DOOR)
main69751-76010×2i202004
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-76021i202004
69761ABEZEL, DOOR LOCK CONTROL KNOB, RH
main69761-76010-C0i202004
BLACK,TRIM0#,1#,2#,4#,8#
69762ABEZEL, DOOR LOCK CONTROL KNOB, LH
main69761-76010-C0i202004
BLACK,TRIM0#,1#,2#,4#,8#
9014850003
9014850006
9014860092
9014880066

42 parts on this diagram · 1 diagram in section
