HEADLAMP

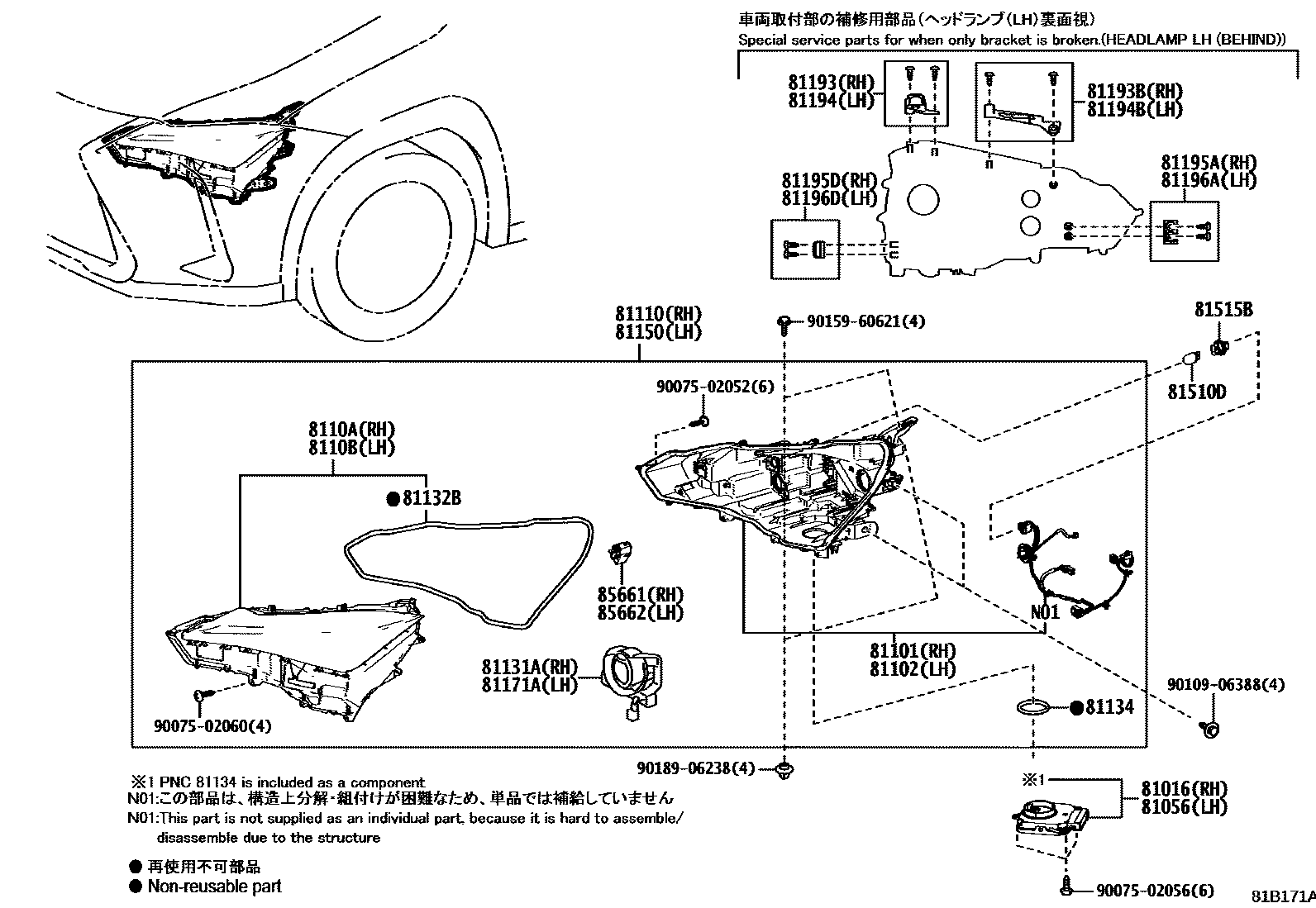

Parts diagram
81016COMPUTER SUB-ASSY, HEADLAMP, RH NO.1
main81016-76720i202207
main81016-76A00i202401
main81016-76380i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main81016-76760i202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81016-76A50supersedes 81016-76A00i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81016-76A60supersedes 81016-76A00i202401-202501
ACTIVE SAFETY PACKAGE-LEXUS SAFETY SYSTEM +&HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
81056COMPUTER SUB-ASSY, HEADLAMP, LH NO.1
main81056-76720i202207
main81056-76A00i202401
main81056-76380i202211
HEADLAMP-TRINOCULAR FULL LED&HEAD LAMP CLEANER-WITH&FRONT FOG LAMP-WITH
main81056-76760i202207-202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)
main81056-76A50supersedes 81056-76A00i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81056-76A60supersedes 81056-76A00i202401-202501
ACTIVE SAFETY PACKAGE-LEXUS SAFETY SYSTEM +&HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
81101HOUSING SUB-ASSY, HEADLAMP, RH
main8111B-76240i202401
main8111B-76310i202211
HEADLAMP-TRINOCULAR FULL LED&HEAD LAMP CLEANER-WITH&FRONT FOG LAMP-WITH
main8111B-76760supersedes 8111B-76240i202304-202401
LUXURY PACKAGE&ACTIVE SAFETY PACKAGE-LEXUS SAFETY SYSTEM +&HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&FRONT FOG LAMP-WITH(FOG & CORNERING LAMP)
81102HOUSING SUB-ASSY, HEADLAMP, LH
main8115B-76240i202401
main8115B-76310i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main8115B-76760supersedes 8115B-76240i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
8110ALENS SUB-ASSY, HEADLAMP, RH
main8110A-76680i202207
main8110A-76700i202207
main8110A-76A00i202401
main8110A-76A10i202401
main8110A-76310i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main8110A-76320i202211
HEADLAMP-TRINOCULAR FULL LED&HEAD LAMP CLEANER-WITH
main8110A-76740supersedes 8110A-76A00i202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main8110A-76760supersedes 8110A-76A10i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main8110A-76780supersedes 8110A-76A10i202401-202501
ACTIVE SAFETY PACKAGE-LEXUS SAFETY SYSTEM +&HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main8110A-76860i202207
PREMIUM PACKAGE&"GRACEFUL EXPLORER"*(G)&HEADLAMP-LED(SEQUENTIAL)
8110BLENS SUB-ASSY, HEADLAMP, LH
main8110B-76680i202207
main8110B-76700i202207
main8110B-76A00i202401
main8110B-76A10i202401
main8110B-76310i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main8110B-76320i202211
HEADLAMP-TRINOCULAR FULL LED&HEAD LAMP CLEANER-WITH
main8110B-76740supersedes 8110B-76A00i202207-202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)
main8110B-76760supersedes 8110B-76A10i202207-202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)
main8110B-76780supersedes 8110B-76A10i202401-202501
ACTIVE SAFETY PACKAGE-LEXUS SAFETY SYSTEM +&HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main8110B-76860i202207
PREMIUM PACKAGE&"GRACEFUL EXPLORER"*(G)&HEADLAMP-LED(SEQUENTIAL)
81110HEADLAMP ASSY, RH
main81145-76680i202207
main81145-76700i202207
main81145-76A00i202401
main81145-76A10i202401
main81145-76311i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main81145-76321i202211
HEADLAMP-TRINOCULAR FULL LED&HEAD LAMP CLEANER-WITH
main81145-76740i202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81145-76760i202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81145-76860i202207
PREMIUM PACKAGE&"GRACEFUL EXPLORER"*(G)&HEADLAMP-LED(SEQUENTIAL)
main81145-76A30supersedes 81145-76A00i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81145-76A40supersedes 81145-76A10i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81145-76A60supersedes 81145-76A10i202401-202501
ACTIVE SAFETY PACKAGE-LEXUS SAFETY SYSTEM +&HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
81131AUNIT, HEADLAMP, RH
main81130-76680i202207
main81130-76700i202401
main81130-76310i202211
HEADLAMP-TRINOCULAR FULL LED&HEAD LAMP CLEANER-WITH&FRONT FOG LAMP-WITH
main81130-76320i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main81130-76740supersedes 81130-76680i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81130-76760supersedes 81130-76700i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
81132BGASKET, HEADLAMP LENS
main81132-30E40×2i202207
81134GASKET, HEADLAMP
main90075-23003×4i202207
81150HEADLAMP ASSY, LH
main81185-76680i202207
main81185-76700i202207
main81185-76A00i202401
main81185-76A10i202401
main81185-76311i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main81185-76321i202211
HEADLAMP-TRINOCULAR FULL LED&HEAD LAMP CLEANER-WITH
main81185-76740i202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81185-76760i202211
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81185-76860i202207
PREMIUM PACKAGE&"GRACEFUL EXPLORER"*(G)&HEADLAMP-LED(SEQUENTIAL)
main81185-76A30supersedes 81185-76A00i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81185-76A40supersedes 81185-76A10i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81185-76A60supersedes 81185-76A10i202401-202501
ACTIVE SAFETY PACKAGE-LEXUS SAFETY SYSTEM +&HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
81171AUNIT, HEADLAMP, LH
main81170-76680i202207
main81170-76700i202401
main81170-76310i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main81170-76320i202207-202211
HEADLAMP-TRINOCULAR FULL LED
main81170-76740supersedes 81170-76680i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
main81170-76760supersedes 81170-76700i202401
HEADLAMP-TRINOCULAR FULL LED & WITH(*AHS)&HEAD LAMP CLEANER-WITH
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-76040i202401
81193BRETAINER, HEADLAMP PROTECTOR, UPPER RH NO.2
main81193-76070i202401
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-76040i202401
81194BRETAINER, HEADLAMP PROTECTOR, UPPER LH NO.2
main81194-76070i202401-202512
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81193-76050i202401-202501
81195DRETAINER, HEADLAMP PROTECTOR, LOWER RH NO.2
main81193-76060i202401-202501
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81194-76050i202401
81196DRETAINER, HEADLAMP PROTECTOR, LOWER LH NO.2
main81194-76060i202207-202401
81510DBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15021×2i202401
12V 21W,AMBER
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028×2i202207
85661MOTOR, HEADLAMP LEVELING, RH
main85661-48050i202401
main85661-48060supersedes 85661-48050i202207-202211
HEADLAMP-TRINOCULAR FULL LED
85662MOTOR, HEADLAMP LEVELING, LH
main85661-48050i202401
main85691-48010supersedes 85661-48050i202207-202211
HEADLAMP-TRINOCULAR FULL LED
9007502052
9007502056
9007502060
9010906388
9015960621
9018906238

30 parts on this diagram · 2 diagrams in section
