GEAR SHIFT FORK & LEVER SHAFT (MTM)

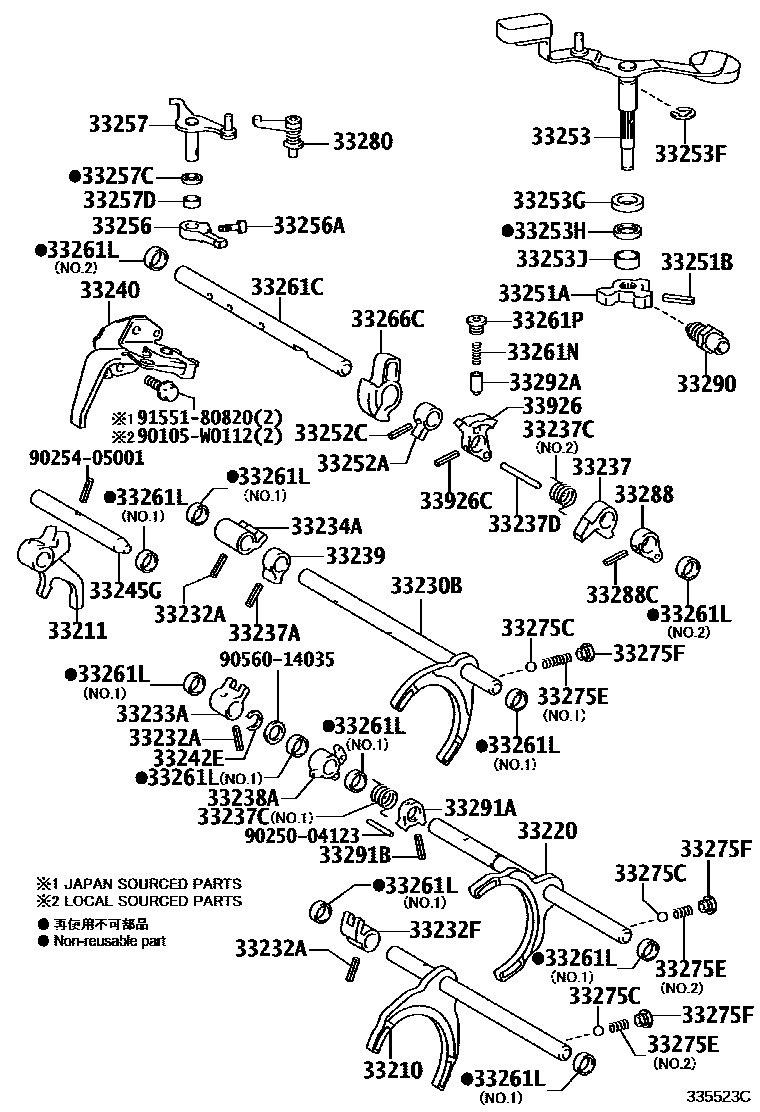

Parts diagram
33210FORK ASSY, GEAR SHIFT, NO.1
main33210-02010i201705-202112
main33210-20020i¥1,930201610-201704
33211FORK, REVERSE SHIFT
main33211-05020i¥3,140201610-202112
33220FORK ASSY, GEAR SHIFT, NO.2
main33220-02010i201705-202112
main33220-20020i¥1,830201610-201704
33230BFORK ASSY, GEAR SHIFT, NO.3
main33230-02010i201705-202112
main33230-20030i¥1,830201610-201704
33232APIN, SLOTTED SPRING (FOR SHIFT HEAD SET)
main90254-05001i¥110201610-202112
33232FHEAD, GEAR SHIFT, NO.1
main33232-02020i201801-202112
main33232-20070i201610-201712
33233AHEAD, GEAR SHIFT, NO.2
main33233-02010i201801-202112
main33233-20040i201610-201712
33234AHEAD, GEAR SHIFT, NO.3
main33234-02010i201801-202112
main33234-20020i¥780201610-201712
33237HEAD, RELEASE
main33237-0D010i201610-202112
33237APIN, SLOTTED SPRING (FOR RELEASE HEAD)
main90254-05001i¥110201610-202112
33237CSPRING, TORSION(FOR RELEASE HEAD)
main90508-17006i¥140201610-202008
NO.1:REFER ILLUST.
main90508-17007i¥100202008-202112
NO.1:REFER ILLUST.
main90508-27001i¥160201610-202112
NO.2:REFER ILLUST.
33237DPIN, STRAIGHT(FOR RELEASE HEAD)
main90250-06042i¥120201610-202112
33238AHEAD, REVERSE PRE-BALK, NO.2
main33238-0D010i201610-202112
33239HEAD, REVERSE PRE-BALK, NO.3
main33239-0D010i201610-202112
33240BRACKET ASSY, REVERSE SHIFT ARM
main33240-0D021i201610-202112
33242ERING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
main90520-12003i¥80201610-202112
33245GSHAFT, GEAR SHIFT FORK, NO.4
main33245-10030i¥1,870201610-202112
33251ALEVER, SHIFT, INNER NO.1
main33251-0D011i201610-202112
33251BPIN, SLOTTED SPRING (FOR SHIFT INNER LEVER)
main90254-05011i¥200201610-202112
L=28.0
33252ALEVER, SHIFT, INNER NO.2
main33252-0D020i201610-202112
33252CPIN, SLOTTED SPRING(FOR SHIFT LEVER INN NO.2)
main90254-05001i¥110201610-202112
33253LEVER, SHIFT OUTER, NO.1
main33253-02010i201610-202112
33253FRING, E(FOR SHIFT OUTER LEVER)
main90523-15003i¥70201610-202112
33253GSPACER(FOR SHIFT OUTER LEVER)
main90560-18017i¥310201610-202112
33253HSEAL, OIL(FOR SHIFT OUTER LEVER)
main90310-18003i¥200201610-202112
33253JBUSH(FOR SHIFT OUTER LEVER)
main90384-W0012i201610-202112
33256LEVER, SELECT INNER
main33256-0D030i201610-202112
33256ABOLT, SET (FOR SELECT INNER LEVER)
main90110-08041i¥80201610-202112
33257LEVER, SELECT OUTER
main33257-02020i201610-202112
33257CSEAL, OIL(FOR OUTER SELECT LEVER)
main90310-15005i¥200201610-202112
33257DBUSH, BIMETAL FORMED(FOR OUTER SELECT LEVER)
main90384-W0003i201610-202112
33261CSHAFT, SHIFT & SELECT LEVER
main33261-05010i201610-202112
33261LBUSH, BIMETAL FORMED (FOR SHIFT & SELECT LEVER SHAFT)
main90384-W0009i201610-202112
NO.1:REFER ILLUST.
main90384-W0010i201610-202112
NO.2:REFER ILLUST.
33261NSPRING, COMPRESSION(FOR SHIFT & SELECT LEVER SHAFT)
main90501-11108i¥80201610-202112
33261PPLUG, STRAIGHT SCREW W/HEAD(FOR SHIFT & SELECT LEVER SHAFT)
main90341-16013i¥210201610-202112
33266CPLATE, SHIFT INTERLOCK
main33266-20062i¥3,210201610-202112
33275CBALL (FOR SHIFT DETENT)
main90360-10003i¥100201610-202112
33275ESPRING, COMPRESSION (FOR SHIFT DETENT BALL)
main90501-13088i¥80201610-202112
NO.1:REFER ILLUST.
main90501-13089i¥80201610-202112
NO.2:REFER ILLUST.
sub90501-11110¥110
33275FPLUG (FOR SHIFT DETENT BALL)
main90341-12004i¥140201610-202112
33280PIN ASSY, REVERSE RESTRICT
main33280-20050i¥300201610-202112
33288BLOCK, SELECT STOPPER
main33288-0D010i201610-202112
33288CPIN, SLOTTED SPRING(FOR SELECT STOPPER BLOCK)
main90254-05001i¥110201610-202112
33290BALL ASSY, LOCK, NO.1
main33290-02011i201610-201910
main33290-02020i¥1,240201910-202112
33291ASTOPPER, SHIFT FORK SHAFT
main33886-0D010i201610-202112
33291BPIN, SLOTTED SPRING (FOR SHIFT FORK SHAFT STOPPER)
main90254-05001i¥110201610-202112
33292APIN, LOCK BALL
main33292-05020i¥970201610-202112
33926LEVER, SHIFT INNER, FRONT
main33926-0D011i201610-202112
33926CPIN, SLOTTED SPRING(FOR SHIFT INNER LEVER)
main90254-05001i¥110201610-202112
90105W0112
9025004123
main90250-04123¥70
9025405001
main90254-05001¥110
9056014035
main90560-14035¥70
9155180820
main91551-80820¥80

53 parts on this diagram · 1 diagram in section
