BRAKE TUBE & CLAMP

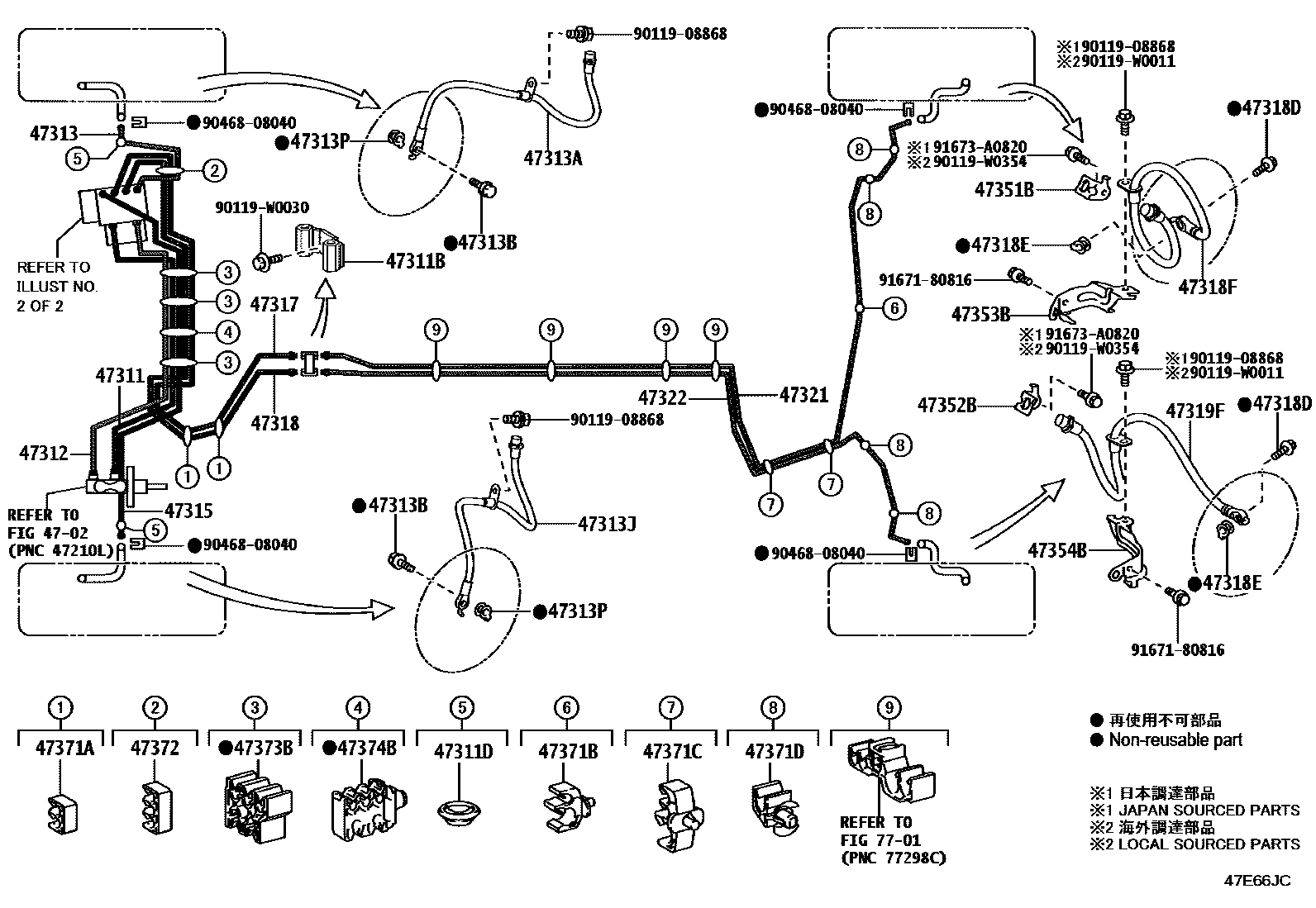

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-02G30i202310
main47311-02G50i202310
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10285i¥610202310
47311DGROMMET(FOR FRONT BRAKE TUBE)
main90480-25037i¥100202310
47312TUBE, FRONT BRAKE, NO.2
main47312-02E90i202310
main47312-02F10i202310
47313TUBE, FRONT BRAKE, NO.3
main47313-02G10i202310
main47313-02G90i202310
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-W2066i202310
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220202310
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-W2067i202310
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021i¥310202310
47315TUBE, FRONT BRAKE, NO.5
main47315-02680i202310
main47315-02690i202310
47317TUBE, FRONT BRAKE, NO.7
main47317-02F80i202310
main47317-02F90i202310
47318TUBE, FRONT BRAKE, NO.8
main47318-02G00i202310
main47318-02G10i202310
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i¥220202310
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50021i¥310202310
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-W2068i202310
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-W2069i202310
47321TUBE, REAR BRAKE, NO.1
main47321-F4011i202310
main47321-F4070i202401
47322TUBE, REAR BRAKE, NO.2
main47322-F4011i202310
main47322-F4070i202401
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-F4020i¥270202310
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-F4020i¥270202310
47353BBRACKET, FLEXIBLE HOSE, NO.3
main47351-F4010i202310
47354BBRACKET, FLEXIBLE HOSE, NO.4
main47352-F4010i202310
47371ACLAMP, BRAKE TUBE, NO.1
main90949-01D91i¥110202310
47371BCLAMP, BRAKE TUBE, NO.6
main77285-47110i¥260202310
main90464-00904i¥170202401
47371CCLAMP, BRAKE TUBE, NO.7
main77286-47050i¥320202310
main90949-01E10i¥110202401
47371DCLAMP, BRAKE TUBE, NO.8
main90949-01E10i¥110202310
47372CLAMP, BRAKE TUBE, NO.2
main90949-01D92i¥110202310
main90949-01E43i¥110202310
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01E40i¥110202310
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01E79i¥210202310
7701
9011908868
main90119-08868¥70
90119W0011
90119W0030
main90119-W0030¥60
90119W0354
9046808040
main90468-08040¥130
9167180816
main91671-80816¥80
91673A0820
main91673-A0820¥80

38 parts on this diagram · 6 diagrams in section
