FUEL TANK & TUBE

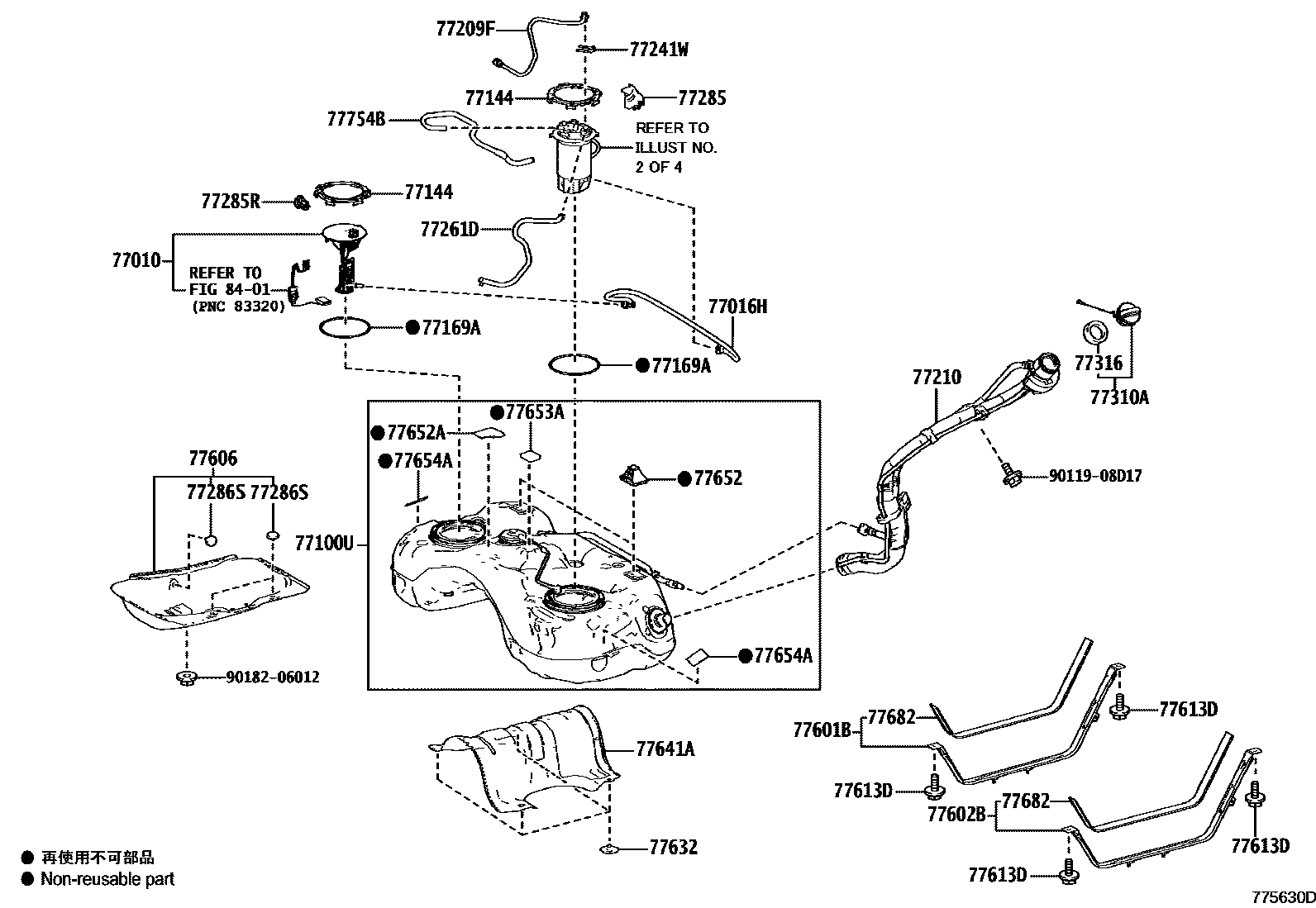

Parts diagram
77010TUBE ASSY, FUEL TANK VENT
main77010-42060i202111-202506
77016HTUBE SUB-ASSY, FUEL RETURN VENT
main77016-78020i202111-202506
77100UTANK SUB-ASSY, FUEL
main77001-42350i202111-202403
main77001-42440i202111-202403
main77001-42480i202403
main77001-48360i202111-202403
AZB,GRZ SPEC
main77001-48360i202111-202403
MOROCCO SPEC
main77001-48360i202111-202403
VIETNAM SPEC
main77001-48360i202111-202403
CHILE SPEC
main77001-48360i202111-202403
MOLDOVA SPEC
main77001-48360i202111-202403
UKRAINE SPEC
main77001-48360i202111-202405
main77001-78280i202111-202506
main77001-78330i202111-202403
main77001-78410i202111-202403
BRAZIL SPEC
main77001-78440i202403
RUSSIA SPEC
main77001-78440i202111-202506
main77001-78440i202403
BELARUS SPEC
main77001-78440i202403
KAZAKHSTAN SPEC
main77001-78440i202403
UKRAINE SPEC
main77001-78440i202403
AZB,GRZ SPEC
main77001-78440i202403
ARMENIA SPEC
main77001-78450i202111-202403
TAIWAN SPEC
main77001-78450i202403-202506
main77001-78540i202403
BRAZIL SPEC
77144RETAINER, FUEL PUMP GAUGE
main77144-30030i202111-202506
77169AGASKET, FUEL SUCTION TUBE SET
main77169-47030i202403
KAZAKHSTAN SPEC
main77169-47030i202403
UKRAINE SPEC
main77169-47030i202403
AZB,GRZ SPEC
main77169-47030i202403
ARMENIA SPEC
main77169-47030i202403
RUSSIA SPEC
main77169-47030i202403
BELARUS SPEC
main77169-47030i202111-202506
main77169-47040i202111-202403
TAIWAN SPEC
main77169-47040i202403-202506
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-42230i202111-202403
BRAZIL SPEC
main77209-42241i202111-202403
MOROCCO SPEC
main77209-42241i202111-202403
VIETNAM SPEC
main77209-42241i202111-202403
CHILE SPEC
main77209-42241i202111-202403
MOLDOVA SPEC
main77209-42241i202111-202403
UKRAINE SPEC
main77209-42241i202111-202403
AZB,GRZ SPEC
main77209-42241i202111-202405
main77209-42250i202111-202403
main77209-78070i202111-202506
main77209-78080i202111-202506
main77209-78100i202111-202405
77210PIPE ASSY, FUEL TANK FILLER
main77210-78120i202111-202403
main77210-78120i202403
BRAZIL SPEC
main77210-78130i202111-202403
main77210-78150i202111-202506
main77210-78160i202403
BELARUS SPEC
main77210-78160i202403
KAZAKHSTAN SPEC
main77210-78160i202403
UKRAINE SPEC
main77210-78160i202403
AZB,GRZ SPEC
main77210-78160i202403
ARMENIA SPEC
main77210-78160i202403
RUSSIA SPEC
main77210-78160i202111-202506
main77210-78170i202403-202506
main77210-78170i202111-202403
TAIWAN SPEC
main77210-78180i202111-202403
BRAZIL SPEC
main77210-78190i202111-202403
VIETNAM SPEC
main77210-78190i202111-202403
CHILE SPEC
main77210-78190i202111-202403
MOLDOVA SPEC
main77210-78190i202111-202403
UKRAINE SPEC
main77210-78190i202111-202403
AZB,GRZ SPEC
main77210-78190i202111-202403
MOROCCO SPEC
main77210-78190i202111-202405
main77210-78200i202111-202403
77241WCLIP, TUBE JOINT
main77241-60550i202111-202403
BRAZIL SPEC
main77241-60550i202111-202506
77261TUBE SUB-ASSY, FUEL EMISSION
main77261-42150i202111-202403
77261DTUBE, FUEL TANK TO CANISTER
main77026-42081i202111-202405
main77026-78070i202111-202506
77285BRACKET, FUEL TUBE
main77285-78070i202111-202506
77285RCLAMP, FUEL TUBE, NO.1
main77285-30350i202111-202506
main77285-78080i202403
BRAZIL SPEC
77286SCUSHION, FUEL TANK PROTECTOR
main77286-12110i202111-202506
77310ACAP ASSY, FUEL TANK
main77300-11010i202111-202403
main77300-12020i202111-202403
AZB,GRZ SPEC
main77300-12020i202111-202506
main77300-12020i202403
RUSSIA SPEC
main77300-12020i202403
BELARUS SPEC
main77300-12020i202403
KAZAKHSTAN SPEC
main77300-12020i202111-202403
UKRAINE SPEC
main77300-12020i202111-202403
MOROCCO SPEC
main77300-12020i202111-202403
VIETNAM SPEC
main77300-12020i202111-202403
CHILE SPEC
main77300-12020i202111-202403
MOLDOVA SPEC
main77300-12020i202403
ARMENIA SPEC
main77300-33040i202111-202403
BRAZIL SPEC
main77300-33080i202111-202506
main77300-48020i202403-202506
main77300-48020i202111-202403
TAIWAN SPEC
77316GASKET, FUEL TANK CAP
main77316-52040i202403
ARMENIA SPEC
main77316-52040i202403
RUSSIA SPEC
main77316-52040i202403
BELARUS SPEC
main77316-52040i202403
KAZAKHSTAN SPEC
main77316-52040i202111-202403
UKRAINE SPEC
main77316-52040i202111-202403
AZB,GRZ SPEC
main77316-52040i202111-202403
MOROCCO SPEC
main77316-52040i202111-202403
VIETNAM SPEC
main77316-52040i202111-202403
CHILE SPEC
main77316-52040i202111-202403
MOLDOVA SPEC
main77316-52040i202111-202506
main77316-75020i202111-202403
TAIWAN SPEC
main77316-75020i202111-202403
BRAZIL SPEC
main77316-75020i202403-202506
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-42100i202111-202506
main77601-42110i202111-202506
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77601-42100i202111-202506
main77601-42110i202111-202506
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-42040i202111-202506
77613DBOLT, FUEL TANK BAND SET, NO.2
main90119-10A05i202111-202506
77632BRACKET, FUEL TANK, NO.2
main77512-35140i202111-202506
77641APROTECTOR, FUEL TANK, NO.1
main77606-42050i202111-202403
BRAZIL SPEC
main77606-42060i202111-202405
main77606-42070i202111-202403
main77606-42080i202403
main77606-78010i202111-202506
main77606-78020i202111-202209
main77606-78050i202111-202403
77652CUSHION, FUEL TANK, NO.1
main77651-33060i202111-202506
77652ACUSHION, FUEL TANK, NO.2
main77652-12100i202111-202506
main77652-42040i202111-202405
77653ACUSHION, FUEL TANK, NO.3
main77652-33060i202111-202506
77654ACUSHION, FUEL TANK, NO.4
main77652-47010i202111-202506
77682SEAT, FUEL TANK BAND, LH
main77682-47020i202111-202403
main77682-75010i202111-202506
77754BHOSE, CHARCOAL CANISTER OUTLET
main77754-78020i202111-202506
8401
9011908D17
9018206012

30 parts on this diagram · 19 diagrams in section
