BRAKE MASTER CYLINDER

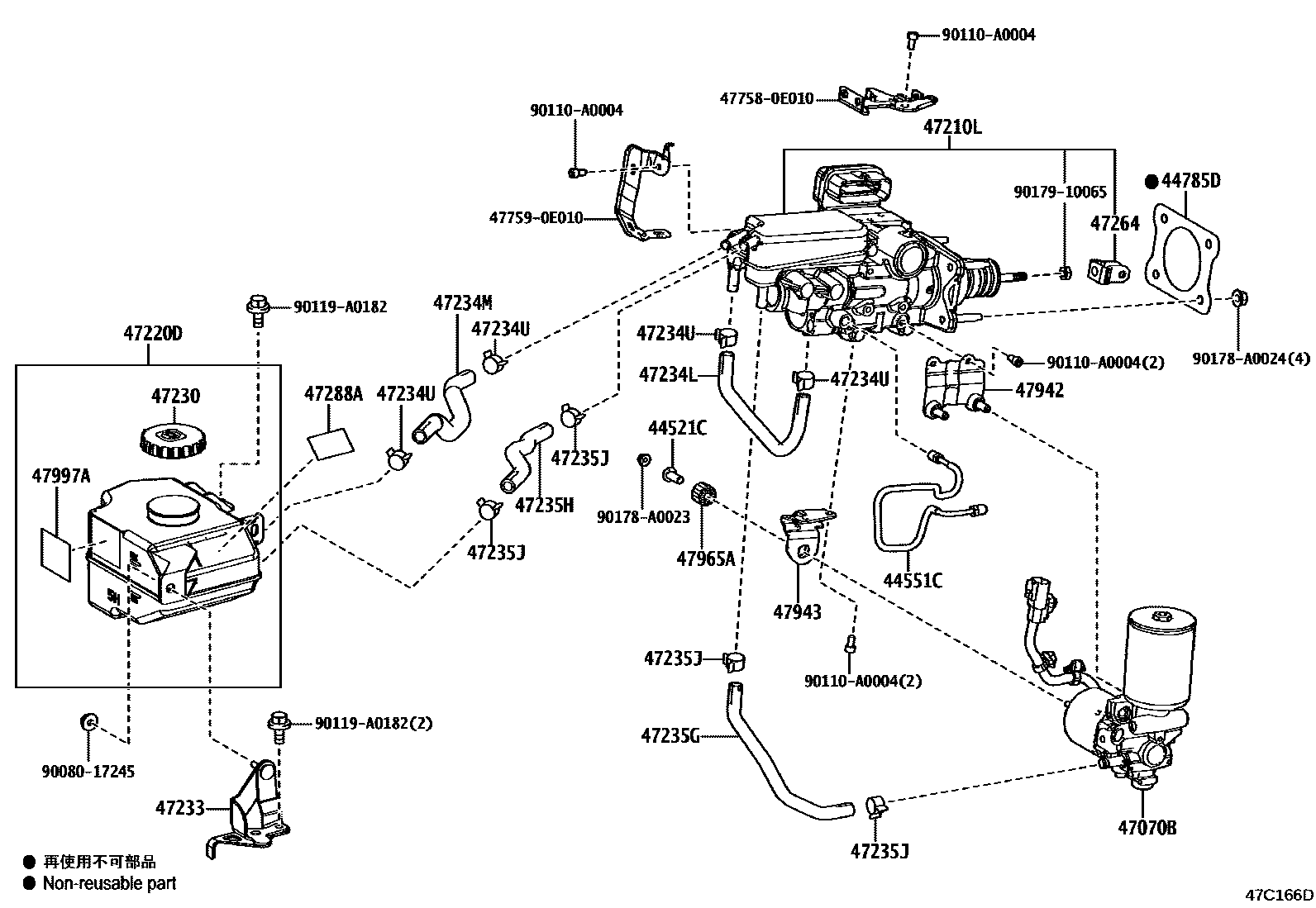

Parts diagram
44521CCOLLAR, BRAKE ACTUATOR CASE
main44521-47010i202002-202410
44551CTUBE, BRAKE ACTUATOR, NO.1
main44551-48080i202002-202410
main44551-48090i202011-202312
44785DGASKET, BRAKE MASTER CYLINDER
main44785-02060i202002-202410
47070BPUMP ASSY, BRAKE BOOSTER W/ACCUMULATOR
main47070-48100i202002-202410
main47070-48120i202011-202312
47210LBRAKE BOOSTER ASSY, W/MASTER CYLINDER
main47055-0E040i202011-202210
main47055-0E050i202011-202210
main47055-0E070i202202-202210
main47055-0E080i202210-202311
main47055-0E090i202210-202312
main47055-0E100i202311-202410
main47055-0E110i202401
main47055-48020i202002-202202
47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER
main47220-0E140i202003-202312
main47220-0E150i202012-202210
main47220-48240i202002-202410
main47220-48290i202011-202312
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-02310i202109-202312
main47230-47090i202002-202410
47233BRACKET, RESERVOIR
main47233-0E140i202003-202311
main47233-0E160i202002-202410
main47233-48220i202011-202312
main47233-48230i202012-202210
main47233-48250i202210-202312
47234LHOSE, RESERVOIR, NO.1
main47234-0E120i202002-202410
main47234-0E140i202003-202311
main47234-0E150i202012-202210
main47234-48350i202210-202312
47234MHOSE, RESERVOIR, NO.1
main47234-0E160i202002-202410
main47234-48330i202011-202312
47234UCLIP(FOR RESERVOIR HOSE NO.1)
main90466-A0017i202002-202410
main90466-A0017i202302-202312
(L)
main96137-41501i202210-202301
(J)
47235GHOSE, RESERVOIR, NO.2
main47235-0E020i202002-202410
47235HHOSE, RESERVOIR, NO.2
main47235-0E160i202002-202410
main47235-48190i202011-202312
47235JCLIP(FOR RESERVOIR HOSE NO.2)
main90466-A0017i202002-202410
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-12060i202002-202410
47288ALABEL, BRAKE FLUID NOTICE
main47288-30010i202003-202311
main47288-71010i202002-202410
47942BRACKET, BRAKE POWER SUPPLY, NO.2
main47942-48010i202002-202410
47943BRACKET, BRAKE POWER SUPPLY, NO.3
main47941-48010i202002-202410
47965ABUSH, BRAKE BOOSTER PUMP
main47965-30010i202002-202410
47997ALABEL, ACCUMULATOR CAUTION, NO.1
main47997-76010i202002-202410
477580E010BRACKET, WIRE CLAMP, RH NO.1
477590E010BRACKET, WIRE CLAMP, LH NO.1
9008017245
90110A0004
90119A0182
90178A0023
90178A0024
9017910065

28 parts on this diagram · 5 diagrams in section
