HEADLAMP CLEANER

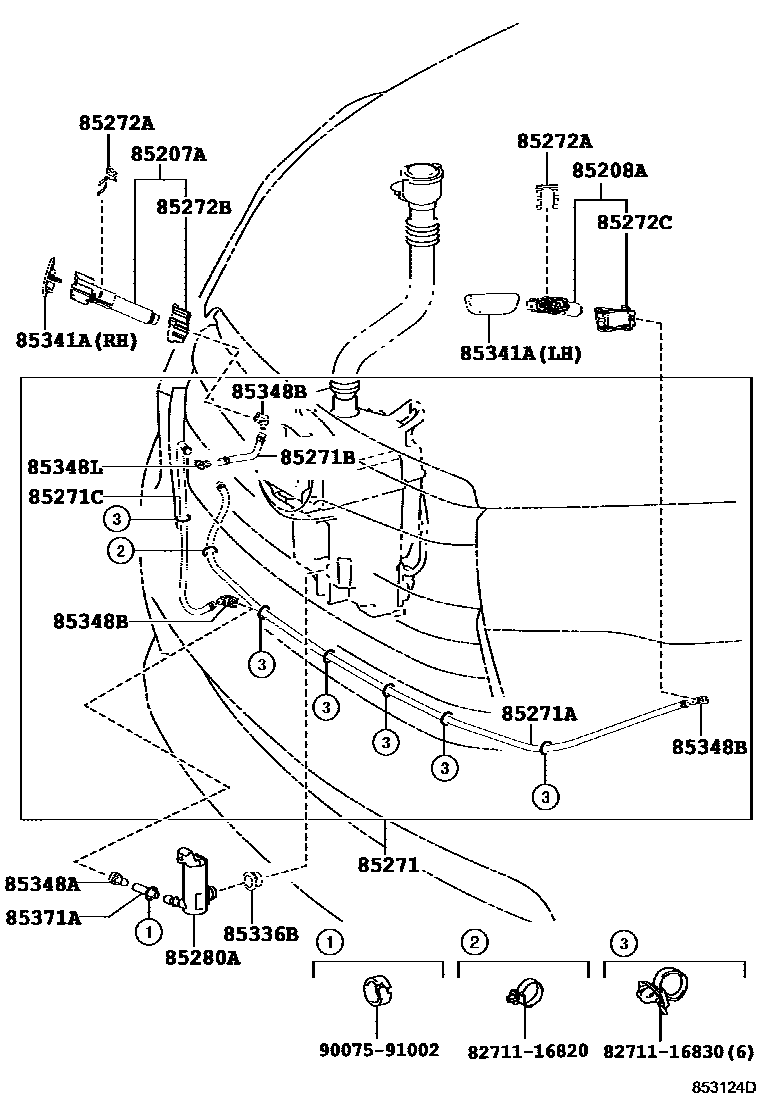

Parts diagram
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-48100i201312-201611
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-48100i201312-201611
85271HOSE, HEADLAMP CLEANER, NO.1
main85271-48060i201312-201611
85271AHOSE, HEADLAMP CLEANER, NO.2
main90075-15065i201312
L=1450
85271BHOSE, HEADLAMP CLEANER, NO.3
main90075-15055i201312
L=100
85271CHOSE, HEADLAMP CLEANER, NO.4
main90075-15079i201312
L=360
85272ACLAMP, HEADLAMP CLEANER, NO.1
main85272-75050i201312-201611
85272BCLAMP, HEADLAMP CLEANER, NO.2
main85272-48030i201312
85272CCLAMP, HEADLAMP CLEANER, NO.3
main85273-48030i201312
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-47010i201312-201611
85336BPACKING, HEADLAMP CLEANER WASHER
main90099-32089i201312-201611
85341ACOVER,HEADLAMP CLEANER WASHER NOZZLE
main85353-0E010-A0i201312-201611
WHITE PEARL CS.,070,RH
main85353-0E010-B0i201312-201611
SILVER ME.,1D6,RH
main85353-0E010-B1i201312-201611
GRAY M.M.,1H1,RH
main85353-0E010-C0i201312-201611
ATTITUDE BLACK MC.,218,RH
main85353-0E010-D0i201312-201611
DK.RED M.M.,3T0,RH
main85353-0E010-F0i201312-201611
LT.YELLOW M.M.,5B2,RH
main85353-0E010-G0i201312-201611
ALUMINA JADE ME.,6W4,RH
main85353-0E010-J0i201312-201611
DK.BLUE MC.,8S6,RH
main85353-0E010-J1i201312-201611
GRAYISH BLUE M.M.,8V5,RH
main85354-0E010-A0i201312-201611
WHITE PEARL CS.,070,LH
main85354-0E010-B0i201312-201611
SILVER ME.,1D6,LH
main85354-0E010-B1i201312-201611
GRAY M.M.,1H1,LH
main85354-0E010-C0i201312-201611
ATTITUDE BLACK MC.,218,LH
main85354-0E010-D0i201312-201611
DK.RED M.M.,3T0,LH
main85354-0E010-F0i201312-201611
LT.YELLOW M.M.,5B2,LH
main85354-0E010-G0i201312-201611
ALUMINA JADE ME.,6W4,LH
main85354-0E010-J0i201312-201611
DK.BLUE MC.,8S6,LH
main85354-0E010-J1i201312-201611
GRAYISH BLUE M.M.,8V5,LH
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17012i201312
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main90075-17009i201312
85348LJOINT, HEADLAMP CLEANER ELBOW, NO.2
main90075-17010i201312
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main90075-15053i201312
L=35
8271116820WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271116830WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9007591002

19 parts on this diagram · 1 diagram in section
