EPC Data

BRAKE TUBE & CLAMP

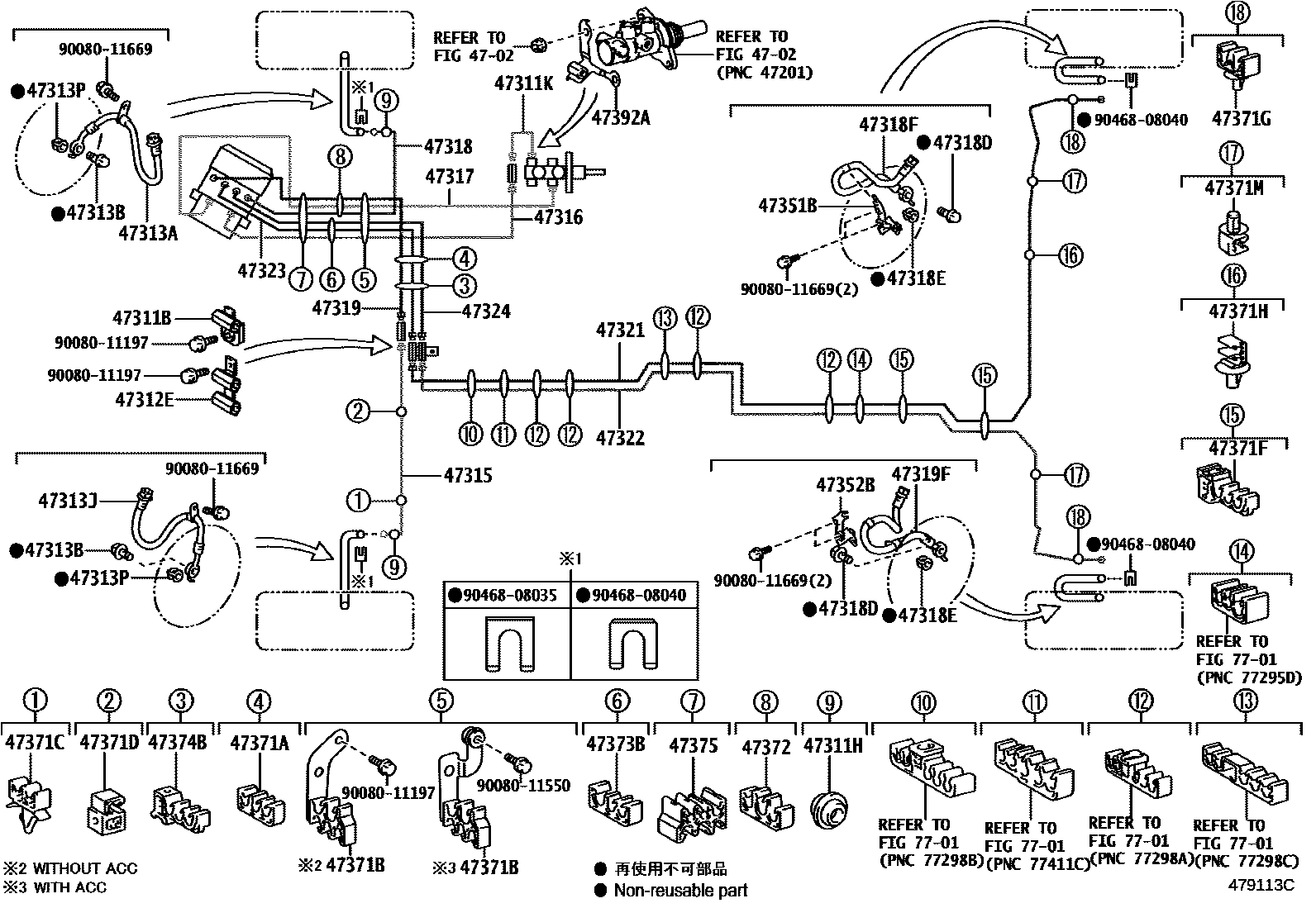

Parts diagram
4702
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10272i201312-201612
main90412-A0015i201612
47311HGROMMET(FOR BRAKE TUBE)
main90480-25033i201312-201611
47311KTUBE, BRAKE MASTER CYLINDER TO WAY
main47311-48040i201312-201611
main47311-48050i201312-201611
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10293i201312-201612
main90412-A0013i201612
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-A2093i201312-201611
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i201312-201606
main90401-A0001i201607-201611
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-A2094i201312-201611
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021i201312-201611
47315TUBE, FRONT BRAKE, NO.5
main47315-0E060i201312-201510
main47315-0E061i201511-201611
main47315-0E062i201611-201803
main47315-0E063i201804
main47315-0E080i201312-201510
main47315-0E081i201511-201611
main47315-0E082i201611-201803
main47315-0E083i201804
47316TUBE, FRONT BRAKE, NO.6
main47316-0E050i201312-201611
main47316-0E060i201312-201611
main47316-0E130i201611
main47316-0E140i201611
47317TUBE, FRONT BRAKE, NO.7
main47317-0E050i201312-201611
main47317-0E060i201312-201611
main47317-0E130i201611
main47317-0E140i201611
47318TUBE, FRONT BRAKE, NO.8
main47318-0E050i201312-201611
main47318-0E130i201611
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i201312-201606
main90401-A0001i201607-201611
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50021i201312-201611
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-A2095i201312-201611
47319TUBE, FRONT BRAKE, NO.9
main47319-0E060i201611
main47319-0E070i201312-201611
main47319-0E090i201312-201611
main47319-0E150i201611
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-A2095i201312-201611
47321TUBE, REAR BRAKE, NO.1
main47321-0E050i201312-201611
main47321-0E051i201611
main47321-0E120i201611
47322TUBE, REAR BRAKE, NO.2
main47322-0E050i201312-201611
main47322-0E051i201611
main47322-0E120i201611
47323TUBE, REAR BRAKE, NO.3
main47323-0E060i201611
main47323-0E070i201312-201611
main47323-0E090i201312-201611
main47323-0E150i201611
47324TUBE, REAR BRAKE, NO.4
main47324-0E060i201611
main47324-0E070i201312-201611
main47324-0E090i201312-201611
main47324-0E150i201611
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-0E010i201312-201611
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-0E010i201312-201611
47371ACLAMP, BRAKE TUBE, NO.1
main90080-46357i201312-201611
main90949-A1019i201312-201611
47371BCLAMP, BRAKE TUBE, NO.6
main90949-04057i201611
main90949-A4012i201312-201710
47371CCLAMP, BRAKE TUBE, NO.7
main90080-46362i201312-201510
main90949-01C00i201511-201611
main90949-A1018i201312-201611
47371DCLAMP, BRAKE TUBE, NO.8
main90949-A1015i201312-201611
main90949-A1020i201312-201611
47371FCLAMP, BRAKE TUBE, NO.10
main90080-46359i201312-201611
47371GCLAMP, BRAKE TUBE, NO.11
main90949-01D12i201312-201611
main90949-01D17i201611
47371HCLAMP, BRAKE TUBE, NO.12
main90949-01D13i201312-201611
main90949-01E01i201611
47371MCLAMP, BRAKE TUBE, NO.13
main90949-01D17i201312-201611
47372CLAMP, BRAKE TUBE, NO.2
main90464-A0006i201312-201611
47373BCLAMP, BRAKE TUBE, NO.3
main90464-A0007i201312-201611
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01C95i201312-201611
main90949-A1025i201312-201611
47375CLAMP, BRAKE TUBE, NO.5
main90464-00876i201611
main90464-A0008i201312-201611
47392AWAY, BRAKE TUBE, NO.2
main47392-48010i201312-201611
7701
9008011197
9008011550
9008011669
9046808035
9046808040

43 parts on this diagram · 8 diagrams in section
