OIL COOLER & TUBE (ATM)

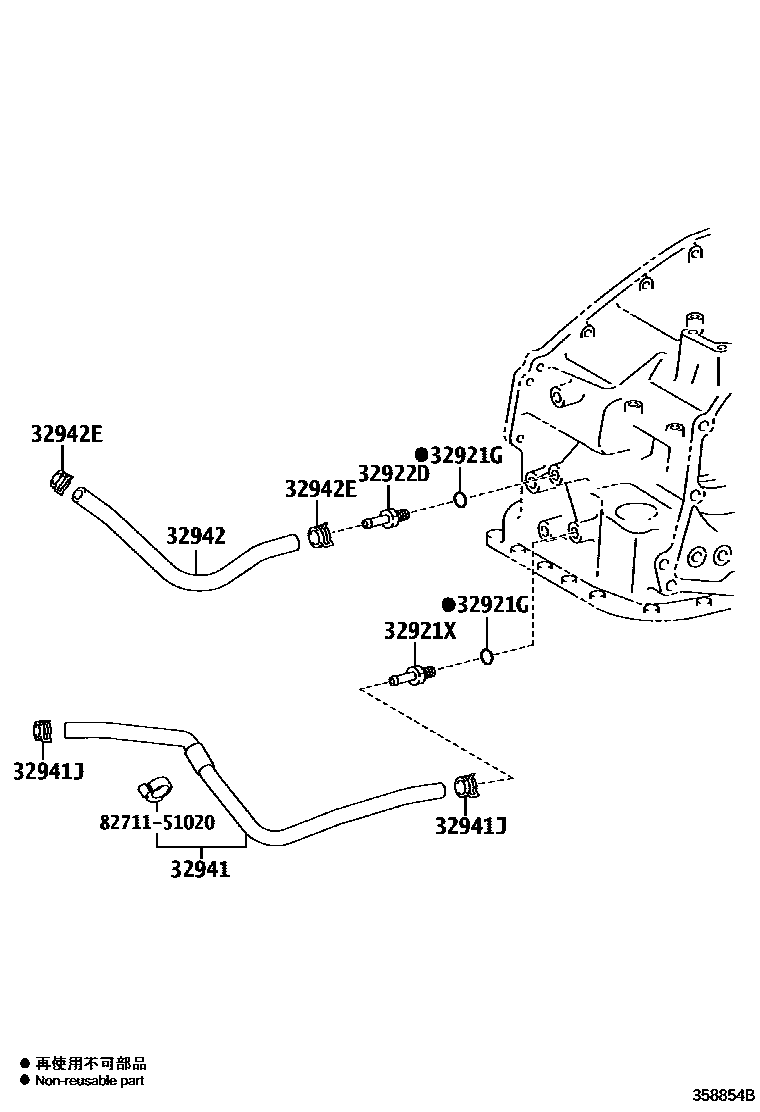

Parts diagram
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11031i201611
main90301-A0022×2i201501-201611
32921XUNION OR ELBOW, OIL COOLER INLET
main90404-14027i201606-201611
main90404-A0002i201506-201606
32922DUNION OR ELBOW, OIL COOLER OUTLET
main90404-14027i201312-201505
main90404-A0002i201506-201606
32941HOSE, OIL COOLER INLET, NO.1
main32930-0E050i201611
main32941-08051i201611
32941JCLIP, NO.1(FOR OIL COOLER HOSE)
main90466-A0014×2i201611
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-08050i201611-201701
main32942-08051i201702-201906
main32942-08052i201906
main32942-0E080i201312-201611
main32942-0E110i201312-201611
32942ECLIP, NO.2(FOR OIL COOLER HOSE)
main90466-A0014×6i201611
8271151020WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

8 parts on this diagram · 4 diagrams in section
