HEADLAMP CLEANER

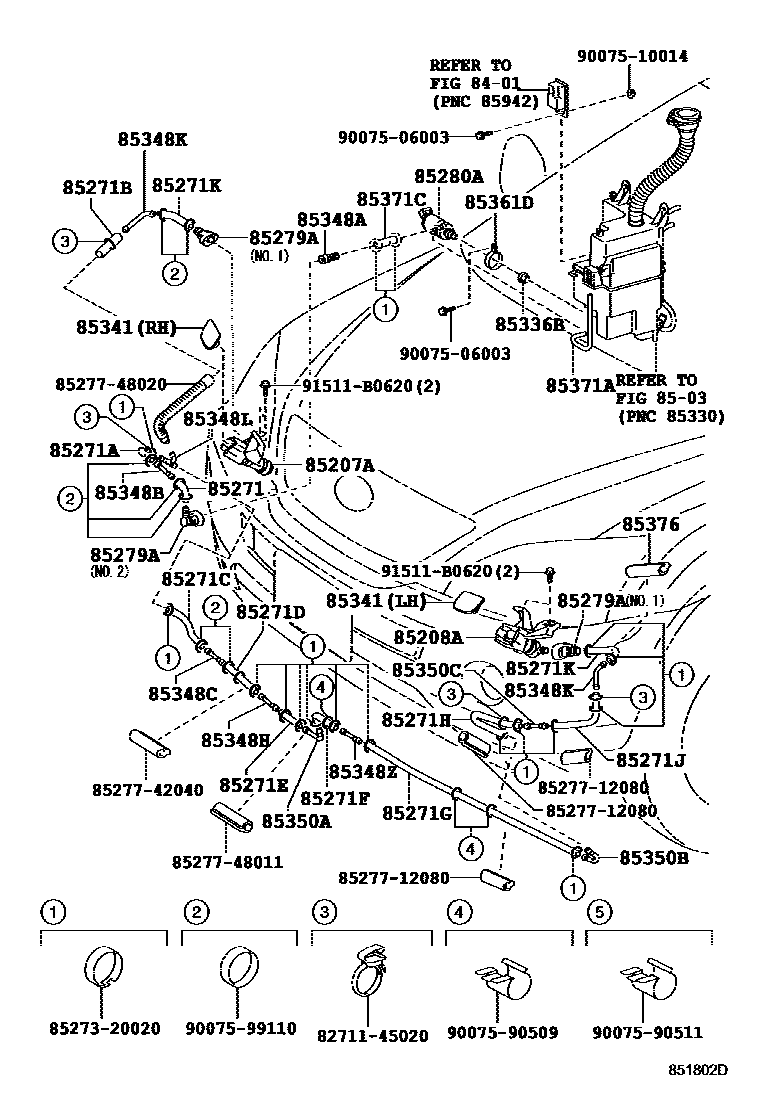

Parts diagram
8401
8503
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-48020i200503-200812
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-48020i200503-200812
85271HOSE, HEADLAMP CLEANER, NO.1
main85375-32011i200503-200812
L=35
85271AHOSE, HEADLAMP CLEANER, NO.2
main85275-60030i200503-200812
85271BHOSE, HEADLAMP CLEANER, NO.3
main85276-60160i200503-200812
L=180
85271CHOSE, HEADLAMP CLEANER, NO.4
main90075-15028i200503-200812
L=68X68
85271DHOSE, HEADLAMP CLEANER, NO.5
main85375-22061i200503-200812
L=640(*H,L=350)
85271EHOSE, HEADLAMP CLEANER, NO.6
main85375-16020i200503-200812
L=40
85271FHOSE, HEADLAMP CLEANER, NO.7
main85271-90A01i200503-200812
85271GHOSE, HEAD LAMP
main85271-87706i200503-200812
L=570
85271HHOSE, HEADLAMP CLEANER, NO.8
main90075-15038i200503-200812
85271JHOSE, HEADLAMP CLEANER, NO.9
main85271-14020i200503-200812
85271KHOSE, HEADLAMP CLEANER, NO.10
main90075-15040i200503-200812
85279AJOINT, HEADLAMP CLEANER HOSE
main85279-33050i200503-200812
NO.1
main85279-48020i200503-200812
NO.2
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-20020i200503-200812
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i200503-200812
85341NOZZLE, HEADLAMP CLEANER WASHER
main85381-48060-A0i200503-200812
WHITE PEARL CS.,062,RH
main85381-48060-B0i200503-200708
SILVER ME.,1C0,RH
main85381-48060-B1i200503-200708
DK.GRAY MC.,1E0,RH
main85381-48060-B2i200708-200812
SILVER ME.,1F7,RH
main85381-48060-B3i200708-200812
DK.GRAY MC.,1G0,RH
main85381-48060-C0i200503-200812
BLACK,202,RH
main85381-48060-D0i200708-200812
RED MC.CS.,3R1,RH
main85381-48060-E0i200503-200708
BEIGE ME.,4R4,RH
main85381-48060-E1i200708-200812
BEIGE ME.,4T1,RH
main85381-48060-E2i200708-200812
COPPER BROWN MC.,4S6,RH
main85381-48060-G0i200503-200812
LT.OLIVE M.M.,6T1,RH
main85381-48060-G1i200708-200812
MD.GREEN M.M.,6U3,RH
main85381-48060-J0i200503-200812
DK.BLUE M.M.,8R7,RH
main85381-48060-J1i200708-200812
LT.BLUE ME.,8R6,RH
main85382-48020-A0i200503-200812
WHITE PEARL CS.,062,LH
main85382-48020-B0i200503-200708
SILVER ME.,1C0,LH
main85382-48020-B1i200503-200708
DK.GRAY MC.,1E0,LH
main85382-48020-B2i200708-200812
SILVER ME.,1F7,LH
main85382-48020-B3i200708-200812
DK.GRAY MC.,1G0,LH
main85382-48020-C0i200503-200812
BLACK,202,LH
main85382-48020-D0i200708-200812
RED MC.CS.,3R1,LH
main85382-48020-E0i200503-200708
BEIGE ME.,4R4,LH
main85382-48020-E1i200708-200812
BEIGE ME.,4T1,LH
main85382-48020-E2i200708-200812
COPPER BROWN MC.,4S6,LH
main85382-48020-G0i200503-200812
LT.OLIVE M.M.,6T1,LH
main85382-48020-G1i200708-200812
MD.GREEN M.M.,6U3,LH
main85382-48020-J0i200503-200812
DK.BLUE M.M.,8R7,LH
main85382-48020-J1i200708-200812
LT.BLUE ME.,8R6,LH
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85279-33040i200503-200812
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main85279-60080i200503-200812
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
main85379-89131i200503-200812
85348HJOINT, HEADLAMP CLEANER HOSE, NO.4
main85279-60080i200503-200812
85348KJOINT, HEADLAMP CLEANER ELBOW, NO.1
main85278-20590i200503-200812
85348LJOINT, HEADLAMP CLEANER ELBOW, NO.2
main85378-60530i200503-200812
85348ZJOINT, HEADLAMP CLEANER HOSE, NO.5
main85379-89131i200503-200812
85350AJOINT, HEADLAMP CLEANER ELBOW, NO.3
main85278-20590i200503-200812
85350BJOINT, HEADLAMP CLEANER ELBOW, NO.4
main85379-22080i200503-200812
85350CJOINT, HEADLAMP CLEANER HOSE, NO.6
main85379-89131i200503-200812
85361DBRACKET, HEADLAMP CLEANER, NO.2
main85361-33020i200503-200812
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main90075-15014i200503-200812
L=180
85371CHOSE, HEADLAMP CLEANER, NO.1
main85375-16020i200503-200812
L=40
85376PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
main85376-22150i200503-200812
8271145020WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527320020CABLE SUB-ASSY, HEADLAMP CLEANER, LH
8527712080HOSE, HEADLAMP CLEANER, C
8527742040HOSE, HEADLAMP CLEANER, C
8527748011HOSE, HEADLAMP CLEANER, C
8527748020HOSE, HEADLAMP CLEANER, C
9007506003
9007510014
9007590509
9007590511
9007599110
91511B0620

45 parts on this diagram · 1 diagram in section
