LOCK CYLINDER SET

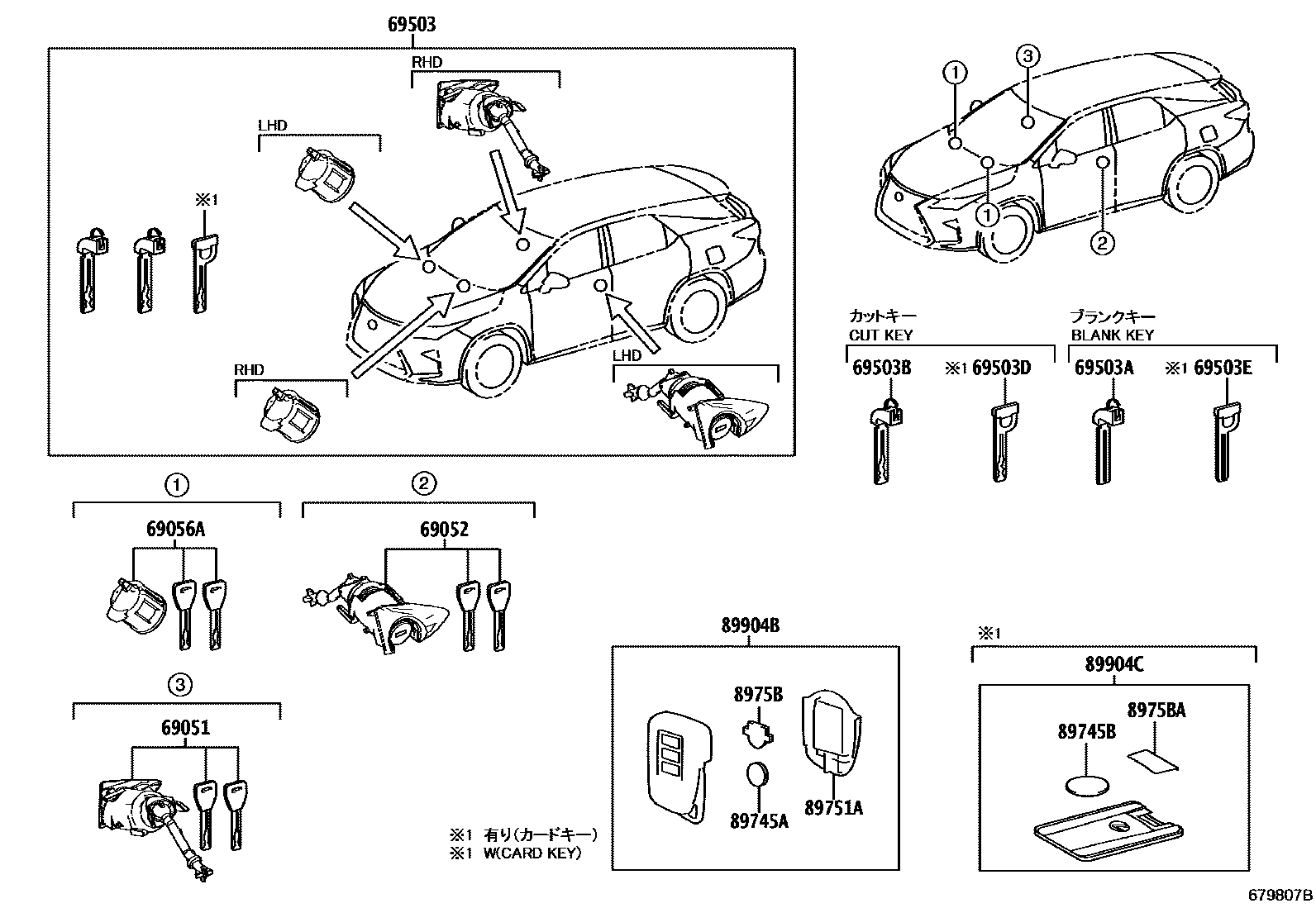

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-48140i201803-201908
main69051-48141i201908
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-48170i201712-201908
main69052-48171i201908
69056ACYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-50160i201712-201908
69503CYLINDER SET, LOCK
main69005-48530i201803-201908
main69005-48531i201908
main69005-48550i201712-201908
main69005-48551i201908
69503AKEY, BLANK
main69515-30380i201712-201908
MASTER KEY,W(*68)
69503BKEY, CUT
main69515-30370i201712-201908
MASTER KEY,W(*68)
69503DKEY, CUT(CARD KEY)
69503EKEY, BLANK(CARD KEY)
main69515-30350i201712-201908
MASTER KEY
89745ABATTERY, TRANSMITTER
main89745-50020i201712-201908
CR2032
89745BBATTERY, TRANSMITTER(CARD KEY)
89751ACOVER, TRANSMITTER HOUSING
main89751-48290i201712-201908
main89751-48290i201908
TYPE B:REFER ILLUST.
main89751-48370i201803-201908
main89751-48370i201908
TYPE B:REFER ILLUST.
8975BCOVER, TRANSMITTER BATTERY HOUSING
main8975B-33010i201908
TYPE B:REFER ILLUST.
main8975B-33010i201712-201908
8975BACOVER, TRANSMITTER BATTERY HOUSING(CARD KEY)
89904BTRANSMITTER SUB-ASSY, ELECTRICAL KEY
main89904-48J50i201712-201908
main89904-48J50i201908-202007
TYPE B:REFER ILLUST.
main89904-48L01i201803-201908
main89904-48P70i201908-202007
TYPE B:REFER ILLUST.
main89904-48U00i202007
TYPE B:REFER ILLUST.
main89904-48U40i202007
TYPE B:REFER ILLUST.
89904CTRANSMITTER SUB-ASSY, ELECTRICAL KEY(CARD KEY)

15 parts on this diagram · 1 diagram in section
