REAR DOOR LOCK & HANDLE

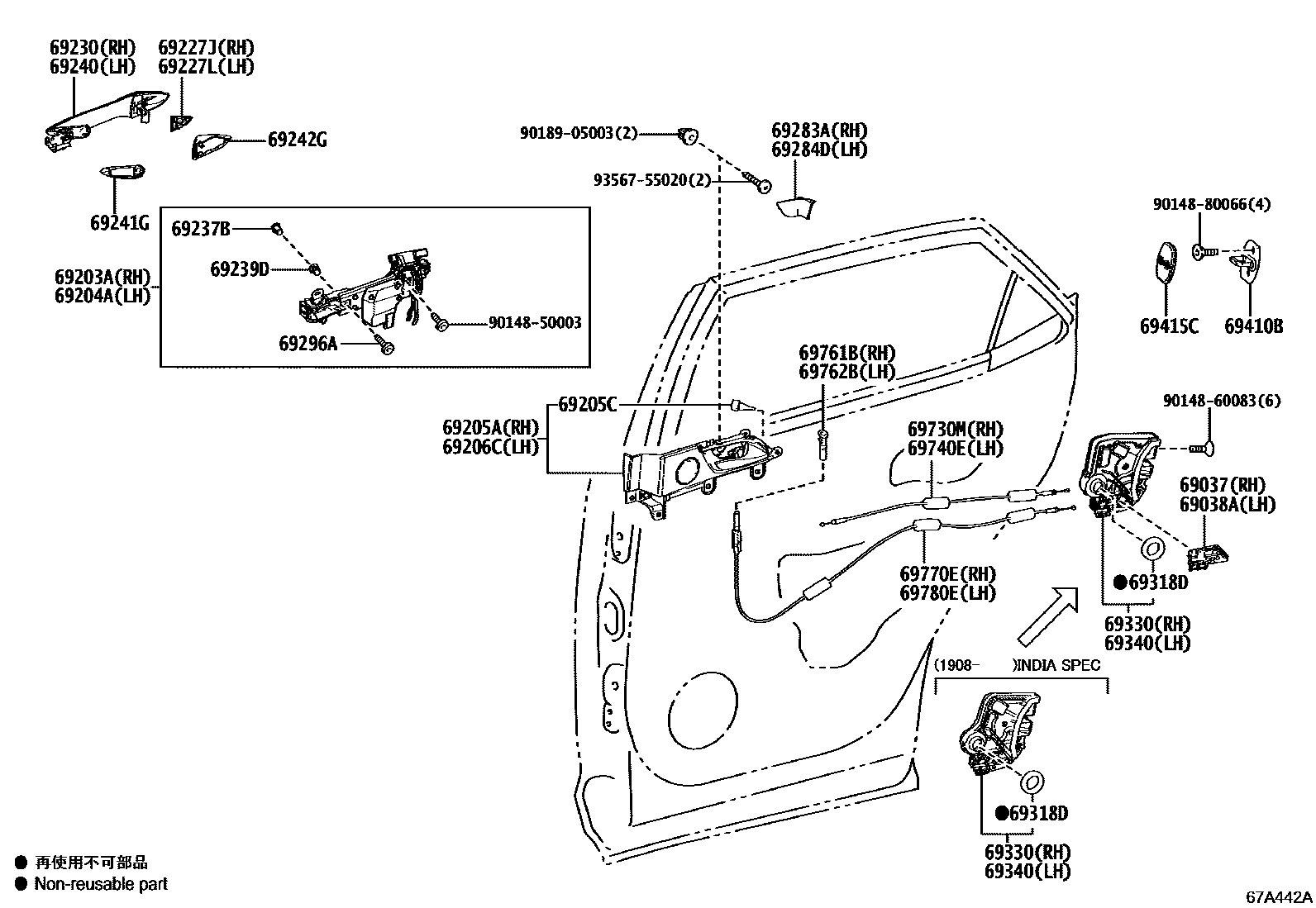

Parts diagram
69037COVER SUB-ASSY, REAR DOOR LOCK, RH
main69037-30010i201908
69038ACOVER SUB-ASSY, REAR DOOR LOCK, LH
main69038-30010i201908
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-48060i201908
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-48060i201712-201908
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main67607-48040-C0supersedes 67607-48031-C0i201712-201905
SPEAKER-12SPEAKER,BLACK,TRIM2#,4#
main67607-48040-E0supersedes 67607-48031-E0i201712-201905
"VERSION L"*(L)&SPEAKER-12SPEAKER,NOBLE BROWN,TRIM0#,5#,6#
main67607-48041-C0supersedes 67607-48031-C0i201908-202007
"VERSION L"*(L)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SPEAKER-12SPEAKER,BLACK,TRIM0#,1#,2#,4#,5#,6#,8#
main67607-48041-E0supersedes 67607-48031-E0i201908-202007
INDIA SPEC&"VERSION L"*(L)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SPEAKER-12SPEAKER,NOBLE BROWN,TRIM00,01,02,03,04
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014×2i201908
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main67608-48040-C0supersedes 67608-48031-C0i201712-201905
"VERSION L"*(L)&SPEAKER-12SPEAKER,BLACK,TRIM2#,4#
main67608-48040-E0supersedes 67608-48031-E0i201712-201905
"VERSION L"*(L)&SPEAKER-12SPEAKER,NOBLE BROWN,TRIM0#,5#,6#
main67608-48041-C0supersedes 67608-48031-C0i201908-202007
"VERSION L"*(L)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SPEAKER-12SPEAKER,BLACK,TRIM0#,1#,2#,4#,5#,6#,8#
main67608-48041-E0supersedes 67608-48031-E0i201908-202007
INDIA SPEC&"VERSION L"*(L)&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SPEAKER-12SPEAKER,NOBLE BROWN,TRIM00,01,02,03,04
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-78010i201908
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69228-78010i201712-201908
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-48110-A1supersedes 69210-48140-A1i201908
ADRIA(SLOVENIA) SPEC,SONIC QUARTZ,085
main69210-48110-B0supersedes 69210-48140-B0i201712-201908
MERCURY GRAY MC.,1H9
main69210-48110-B1supersedes 69210-48140-B1i201712-201908
PLATINUM SILVER ME.,1J4
main69210-48110-B2supersedes 69210-48140-B2i201908
AZERBAIJAN SPEC,SONIC TITANIUM,1J7
main69210-48110-B5supersedes 69210-48140-B3i202107
SONIC CHROME,1L1
main69210-48110-B6supersedes 69210-48140-B4i202107
KAZAKHSTAN SPEC,SONIC IRIDIUM,1L2
main69210-48110-C0supersedes 69210-48140-C0i201908
SERBIA SPEC,BLACK,212
main69210-48110-C1supersedes 69210-48140-C1i201712-201908
GRAPHITE BLACK GF.,223
main69210-48110-D0supersedes 69210-48140-D0i201908
ADRIA(SLOVENIA) SPEC,RED MC.CS.,3R1
main69210-48110-E0supersedes 69210-48140-E0i201712-201908
SLEEK ECRU ME.,4U7
main69210-48110-E1supersedes 69210-48140-E1i201908-202107
ADRIA(SLOVENIA) SPEC,AMBER CS.,4X2
main69210-48110-E4supersedes 69210-48140-E4i201908
BELARUS SPEC,ICE ECRU M.M.,4X8
main69210-48110-G0supersedes 69210-48140-G0i201908
SERBIA SPEC,TERRANE KHAKI M.M.,6X4
main69210-48110-J0supersedes 69210-48140-J1i201908
AZERBAIJAN SPEC,DEEP BLUE MC.,8X5
69237BNUT, REAR DOOR HANDLE
main69237-30010×2i201712-201908
69239DBUSH, REAR DOOR HANDLE
main69239-30010×2i201712-201908
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-48070-A1supersedes 69220-48080-A1i201712-201908
SONIC QUARTZ,085
main69220-48070-B0supersedes 69220-48080-B0i201908-202107
AZERBAIJAN SPEC,MERCURY GRAY MC.,1H9
main69220-48070-B1supersedes 69220-48080-B1i201712-201908
PLATINUM SILVER ME.,1J4
main69220-48070-B2supersedes 69220-48080-B2i201908
AZERBAIJAN SPEC,SONIC TITANIUM,1J7
main69220-48070-B5supersedes 69220-48080-B3i202107
SONIC CHROME,1L1
main69220-48070-B6supersedes 69220-48080-B4i202107
KAZAKHSTAN SPEC,SONIC IRIDIUM,1L2
main69220-48070-C0supersedes 69220-48080-C0i201908
SERBIA SPEC,BLACK,212
main69220-48070-C1supersedes 69220-48080-C1i201908
ARMENIA SPEC,GRAPHITE BLACK GF.,223
main69220-48070-D0supersedes 69220-48080-D0i201908
ADRIA(SLOVENIA) SPEC,RED MC.CS.,3R1
main69220-48070-E0supersedes 69220-48080-E0i201712-201908
SLEEK ECRU ME.,4U7
main69220-48070-E1supersedes 69220-48080-E1i201908-202107
ADRIA(SLOVENIA) SPEC,AMBER CS.,4X2
main69220-48070-E4supersedes 69220-48080-E4i201908
KAZAKHSTAN SPEC,ICE ECRU M.M.,4X8
main69220-48070-G0supersedes 69220-48080-G0i201908
SERBIA SPEC,TERRANE KHAKI M.M.,6X4
main69220-48070-J0supersedes 69220-48080-J1i201908
AZERBAIJAN SPEC,DEEP BLUE MC.,8X5
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-78010i201908
RH
main69242-78010i201712-201908
LH
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69241-78020i201908
RH
main69242-78020i201908
LH
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-48010-C0i201712-201908
BLACK,TRIM1#,2#,4#
main69283-48010-E0i201908-202007
NOBLE BROWN,TRIM00,01,02,03,04
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-48010-C0i201712-201908
BLACK,TRIM1#,2#,4#
main69284-48010-E0i201712-201908
NOBLE BROWN,TRIM0#,5#,6#
69296ASCREW, DOOR INSIDE HANDLE
main69296-30010×2i201712-201908
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i201908
69330LOCK ASSY, REAR DOOR, RH
main69050-48080i201908
main69050-48070i201908
INDIA SPEC
69340LOCK ASSY, REAR DOOR, LH
main69060-48080i201712-201908
main69060-48070i201908
INDIA SPEC
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33030×2i201908
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-60020×2i201712-201908
69730MCABLE, REAR DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69730-48080i201712-201908
69740ECABLE, REAR DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69730-48080i201908
69761BBEZEL, REAR DOOR LOCK CONTROL KNOB, RH
main69761-48030i201712-201908
69762BBEZEL, REAR DOOR LOCK CONTROL KNOB, LH
main69761-48030i201712-201908
69770ECABLE, REAR DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69770-48091i201712-201908
69780ECABLE, REAR DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69770-48091i201712-201908
9014850003
9014860083
9014880066
9018905003
9356755020

34 parts on this diagram · 1 diagram in section
