EXHAUST PIPE

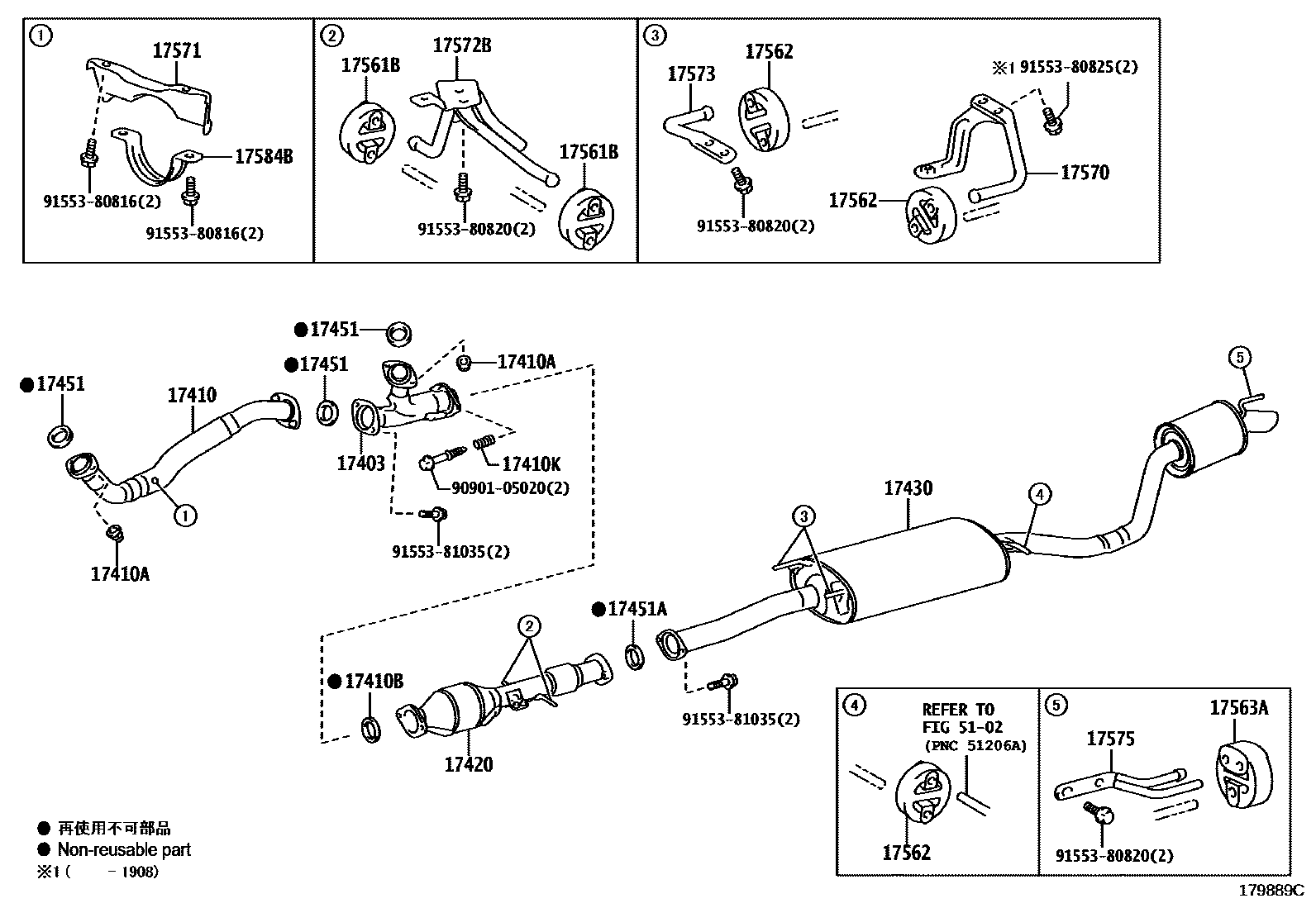

Parts diagram
17403PIPE SUB-ASSY, EXHAUST, FRONT NO.3
main17403-31170i201712-201908
main17403-31180i201803-201908
17410PIPE ASSY, EXHAUST, FRONT
main17410-31K50i201712-201908
main17410-31K60i201803-201908
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i201712-201908
17410BGASKET, EXHAUST PIPE
main17451-28040i201712-201908
17410KSPRING, EXHAUST PIPE
main90501-35037i201712-201908
17420PIPE ASSY, EXHAUST, CENTER
main17420-31570i201712-201804
*114=TOYOTA/X82/Y
main17420-31571i201804-201908
*114=TOYOTA/X82/Y
main17420-31650i201803-202007
*114=TOYOTA/UG1/Y
main17420-31660i202007
*114=TOYOTA/AH3/Y
17430PIPE ASSY, EXHAUST, TAIL
main17430-31F50i201803-201908
main17430-31F60i201712-201908
17451GASKET, EXHAUST PIPE
main90917-06089i201712-201908
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06072i201712-201908
17561BSUPPORT, EXHAUST PIPE, NO.1
main17565-22030i201712-201908
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-28010i201712-201908
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-31050i201712-201908
17570BRACKET ASSY, EXHAUST PIPE SUPPORT
main17570-31030i201712-201908
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-31300i201712-201908
main17571-31310i201803-201908
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17572-31100i201803-202007
main17572-31160i202007
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-31140i201712-201908
17573BRACKET, EXHAUST PIPE NO.1 SUPPORT, LOWER
main17573-31030i201712-201908
main17573-31040i201803-201908
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-31170i201712-201908
17584BBRACKET, EXHAUST PIPE NO.1 SUPPORT
main17584-31040i201712-201908
5102
9090105020
9155380816
9155380820
9155380825
9155381035

25 parts on this diagram · 2 diagrams in section
