EPC Data

RADIO RECEIVER & AMPLIFIER & CONDENSER

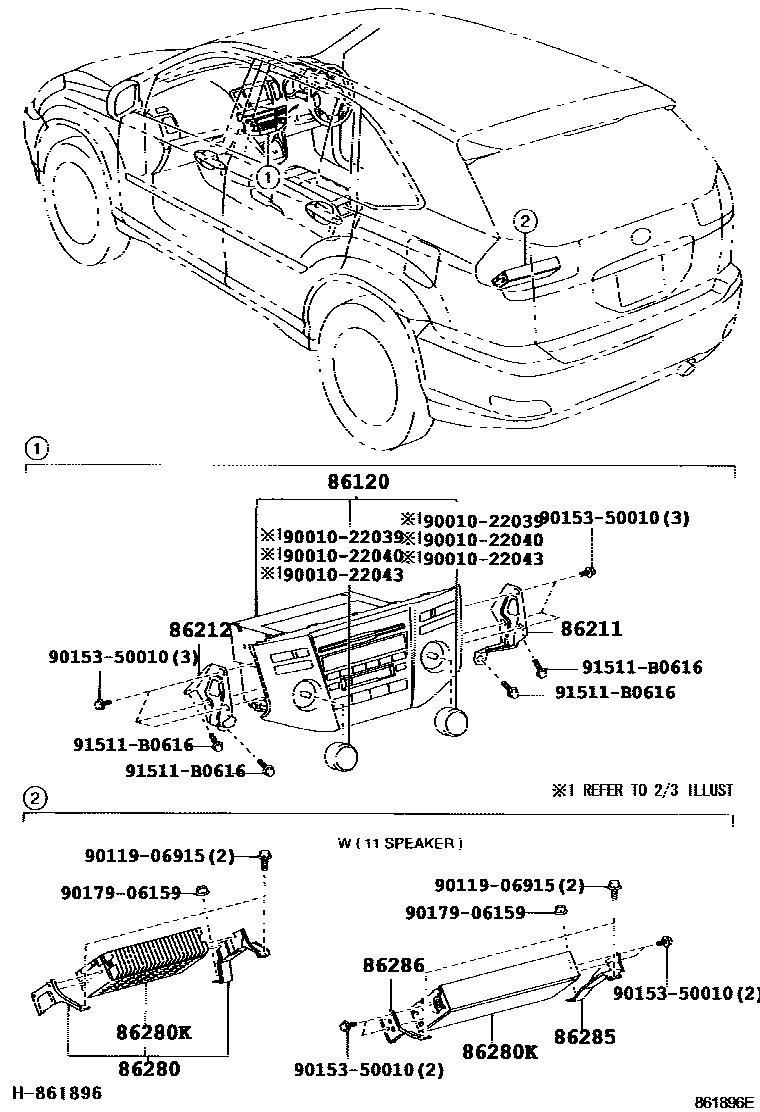

Parts diagram
86120RECEIVER ASSY, RADIO
main86120-48340i200302-200408
PIONEER,ID=P3920,TYPE A:REFER ILLUST.
main86120-48350i200302-200408
PIONEER,ID=P3918,TYPE B:REFER ILLUST.
main86120-48360i200302-200408
PIONEER,ID=P3921,AUDIO-MARK LEVINSON 11SP,TYPE C:REFER ILLUST.
main86120-48370i200302-200408
PIONEER,ID=P3919,AUDIO-MARK LEVINSON 11SP,TYPE D:REFER ILLUST.
main86120-48380i200302-200408
PIONEER,ID=P7820,TYPE E:REFER ILLUST.
main86120-48390i200302-200408
PIONEER,ID=P7821,LUXURY PACKAGE,TYPE F:REFER ILLUST.
main86120-48400i200302-200408
PIONEER,ID=P7819,AUDIO-AM/FM/CST/CDCHANGER 8SP,TYPE G:REFER ILLUST.
main86120-48400i200302-200408
PIONEER,ID=P7819,TYPE G:REFER ILLUST.
main86120-48410i200302-200408
PIONEER,ID=P7818,AUDIO-MARK LEVINSON 11SP,TYPE H:REFER ILLUST.
main86120-48590i200408-200601
PIONEER,ID=P3934,W/DVD NAVIGATION,TYPE A:REFER ILLUST.
main86120-48600i200408-200601
PIONEER,ID=P3936,W/DVD NAVIGATION,TYPE B:REFER ILLUST.
main86120-48610i200408-200601
PIONEER,ID=P3935,AUDIO-MARK LEVINSON 11SP&W/DVD NAVIGATION,TYPE C:REFER ILLUST.
main86120-48620i200408-200601
PIONEER,ID=P3937,AUDIO-MARK LEVINSON 11SP&W/DVD NAVIGATION,TYPE D:REFER ILLUST.
main86120-48670i200408-200601
PIONEER,ID=P3938,TYPE A:REFER ILLUST.
main86120-48680i200408-200601
PIONEER,ID=P3939,TYPE B:REFER ILLUST.
main86120-48690i200408-200601
PIONEER,ID=P3940,AUDIO-MARK LEVINSON 11SP,TYPE C:REFER ILLUST.
main86120-48700i200408-200601
PIONEER,ID=P3941,AUDIO-MARK LEVINSON 11SP,TYPE D:REFER ILLUST.
main86120-48810i200408-200601
PIONEER,ID=P7839,TYPE E:REFER ILLUST.
main86120-48820i200408-200601
PIONEER,ID=P7838,LUXURY PACKAGE,TYPE F:REFER ILLUST.
main86120-48830i200408-200601
PIONEER,ID=P7841,AUDIO-AM/FM/CST/CDCHANGER 8SP&W/DVD NAVIGATION,TYPE G:REFER ILLUST.
main86120-48830i200408-200601
PIONEER,ID=P7841,TYPE G:REFER ILLUST.
main86120-48830i200408-200601
PIONEER,ID=P7841,AUDIO-AM/FM/CST/CDCHANGER 8SP,TYPE G:REFER ILLUST.
main86120-48840i200408-200601
PIONEER,ID=P7840,AUDIO-MARK LEVINSON 11SP&W/DVD NAVIGATION,TYPE H:REFER ILLUST.
main86120-48840i200408-200601
PIONEER,ID=P7840,AUDIO-MARK LEVINSON 11SP,TYPE H:REFER ILLUST.
main86120-48C60i200601-200812
PIONEER,ID=P3805
main86120-48C70i200601-200812
PIONEER,ID=P3806,AUDIO-MARK LEVINSON 11SPEAKER RDS LHD
main86120-48C80i200601-200812
PIONEER,ID=P3500,AUDIO-DVDCH/CST RDS ML11SP LHD&EMV & NAVIGATION SYSTEM-W(05EMV &05NAVIGATION)
main86120-48C90i200601-200812
PIONEER,ID=P3804
main86120-48D00i200601-200812
PIONEER,ID=P3807,AUDIO-MARK LEVINSON 11SPEAKER RDS RHD
main86120-48D10i200601-200812
PIONEER,ID=P3501,AUDIO-DVDCH/CST RDS ML11SP R&EMV & NAVIGATION SYSTEM-W(05EMV & 05NAVIGATION)
main86120-48D20i200601-200812
PIONEER,ID=P2812
main86120-48D30i200601-200812
PIONEER,ID=P2507,EMV & NAVIGATION SYSTEM-W(05EMV & 05NAVIGATION)
main86120-48D40i200601-200812
PIONEER,ID=P2811,SINGAPORE SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48D40i200601-200812
PIONEER,ID=P2811,TAIWAN SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48D40i200601-200812
PIONEER,ID=P2811,BRUNEI SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48D40i200601-200812
PIONEER,ID=P2811,THAILAND SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48D40i200701-200812
PIONEER,ID=P2811,MALAYSIA SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48D40i200801-200812
PIONEER,ID=P2811,INDONESIA SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48D40i200601-200812
PIONEER,ID=P2811,PHILIPPINE SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48D40i200601-200812
PIONEER,ID=P2811,HONG KONG SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48D50i200601-200812
PIONEER,ID=P2509,CHINA SPEC&AUDIO-DVDCH/CST MARK LEVINSON 11SP LHD&EMV & NAVIGATION SYSTEM-W(05EMV & 05NAVIGATION)
main86120-48D60i200601-200812
PIONEER,ID=P2508,TAIWAN SPEC&AUDIO-DVDCH/CST MARK LEVINSON 11SP LHD&EMV & NAVIGATION SYSTEM-W(05EMV & 05NAVIGATION)
main86120-48D70i200601-200812
PIONEER,ID=P2810
main86120-48D80i200601-200812
PIONEER,ID=P2813,AUDIO-MARK LEVINSON 11SP RHD
main86120-48D90i200601-200812
PIONEER,ID=P2586,AUDIO-DVDCH/CST MARK LEVINSON 11SP RHD&EMV & NAVIGATION SYSTEM-W(05EMV & 05NAVIGATION)
main86120-48E10i200601-200812
PIONEER,ID=P2820,CHINA SPEC&AUDIO-AMFM CDCH ML 11SP LHD
main86120-48F50i200708-200812
PIONEER,ID=P2526,MOSCOW SPEC&AUDIO-DVDCH/CST RDS ML11SP LHD&EMV & NAVIGATION SYSTEM-W(05EMV & 05NAVIGATION)
86211BRACKET, RADIO, NO.1
main86211-48030i200302-200812
86212BRACKET, RADIO, NO.2
main86212-48030i200302-200812
86280AMPLIFIER ASSY, STEREO COMPONENT
main86100-48010i200302-200408
main86100-48070i200408-200601
main86100-48080i200601-200812
86280KAMPLIFIER ASSY, STEREO COMPONENT
main86280-0E010i200601-200812
AUDIO-DVDCH/CST MARK LEVINSON 11SP RHD
main86280-0E010i200601-200812
AUDIO-DVDCH/CST MARK LEVINSON 11SP LHD
main86280-0E010i200601-200812
AUDIO-MARK LEVINSON 11SP RHD
main86280-0E010i200601-200812
AUDIO-MARK LEVINSON 11SPEAKER RDS RHD
main86280-0E010i200601-200812
AUDIO-MARK LEVINSON 11SPEAKER RDS LHD
main86280-0E010i200601-200812
AUDIO-DVDCH/CST RDS ML11SP R
main86280-0E010i200601-200812
AUDIO-DVDCH/CST RDS ML11SP LHD
main86280-0E010i200601-200812
AUDIO-AMFM CDCH ML 11SP LHD
main86280-0E020i200302-200408
SEAT COVER MATERIAL-LEATHER&AUDIO-MARK LEVINSON 11SP
main86280-0E020i200302-200408
LUXURY PACKAGE
main86280-0E020i200302-200408
AUDIO-MARK LEVINSON 11SP
main86280-0E020i200302-200408
LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER
main86280-0E021i200408-200601
SEAT COVER MATERIAL-LEATHER&AUDIO-MARK LEVINSON 11SP
main86280-0E021i200408-200601
LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER
main86280-0E021i200408-200601
AUDIO-MARK LEVINSON 11SP
main86280-0E021i200408-200601
LUXURY PACKAGE
main86280-0W180i200302-200408
AUDIO-MARK LEVINSON 11SP
main86280-0W180i200302-200408
SEAT COVER MATERIAL-LEATHER&AUDIO-MARK LEVINSON 11SP
main86280-0W181i200408-200601
SEAT COVER MATERIAL-LEATHER&AUDIO-MARK LEVINSON 11SP
main86280-0W181i200408-200601
AUDIO-MARK LEVINSON 11SP
main86280-48010i200408-200601
main86280-48070i200302-200408
main86280-48080i200601-200812
86285BRACKET, AMPLIFIER, NO.1
main86285-48050i200302-200408
AUDIO-MARK LEVINSON 11SP
main86285-48050i200302-200408
SEAT COVER MATERIAL-LEATHER&AUDIO-MARK LEVINSON 11SP
main86285-48050i200302-200408
LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER
main86285-48050i200302-200408
LUXURY PACKAGE
main86285-48070i200408-200601
SEAT COVER MATERIAL-LEATHER&AUDIO-MARK LEVINSON 11SP
main86285-48070i200408-200601
LUXURY PACKAGE
main86285-48070i200408-200601
AUDIO-MARK LEVINSON 11SP
main86285-48070i200408-200601
LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER
main86285-48080i200601-200812
AUDIO-MARK LEVINSON 11SP RHD
main86285-48080i200601-200812
AUDIO-MARK LEVINSON 11SPEAKER RDS RHD
main86285-48080i200601-200812
AUDIO-MARK LEVINSON 11SPEAKER RDS LHD
main86285-48080i200601-200812
AUDIO-DVDCH/CST RDS ML11SP R
main86285-48080i200601-200812
AUDIO-DVDCH/CST RDS ML11SP LHD
main86285-48080i200601-200812
AUDIO-DVDCH/CST MARK LEVINSON 11SP RHD
main86285-48080i200601-200812
AUDIO-AMFM CDCH ML 11SP LHD
main86285-48080i200601-200812
AUDIO-DVDCH/CST MARK LEVINSON 11SP LHD
86286BRACKET, AMPLIFIER, NO.2
main86286-48030i200302-200408
LUXURY PACKAGE
main86286-48030i200302-200408
AUDIO-MARK LEVINSON 11SP
main86286-48030i200302-200408
SEAT COVER MATERIAL-LEATHER&AUDIO-MARK LEVINSON 11SP
main86286-48030i200302-200408
LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER
main86286-48050i200408-200601
LUXURY PACKAGE
main86286-48050i200408-200601
AUDIO-MARK LEVINSON 11SP
main86286-48050i200408-200601
SEAT COVER MATERIAL-LEATHER&AUDIO-MARK LEVINSON 11SP
main86286-48050i200408-200601
LUXURY PACKAGE&SEAT COVER MATERIAL-LEATHER
main86286-48060i200601-200812
AUDIO-MARK LEVINSON 11SP RHD
main86286-48060i200601-200812
AUDIO-MARK LEVINSON 11SPEAKER RDS RHD
main86286-48060i200601-200812
AUDIO-MARK LEVINSON 11SPEAKER RDS LHD
main86286-48060i200601-200812
AUDIO-DVDCH/CST RDS ML11SP R
main86286-48060i200601-200812
AUDIO-DVDCH/CST RDS ML11SP LHD
main86286-48060i200601-200812
AUDIO-DVDCH/CST MARK LEVINSON 11SP RHD
main86286-48060i200601-200812
AUDIO-AMFM CDCH ML 11SP LHD
main86286-48060i200601-200812
AUDIO-DVDCH/CST MARK LEVINSON 11SP LHD
9001022039
9001022040
9001022043
9011906915
9015350010
9017906159
91511B0616

14 parts on this diagram · 6 diagrams in section
