FUEL TANK & TUBE

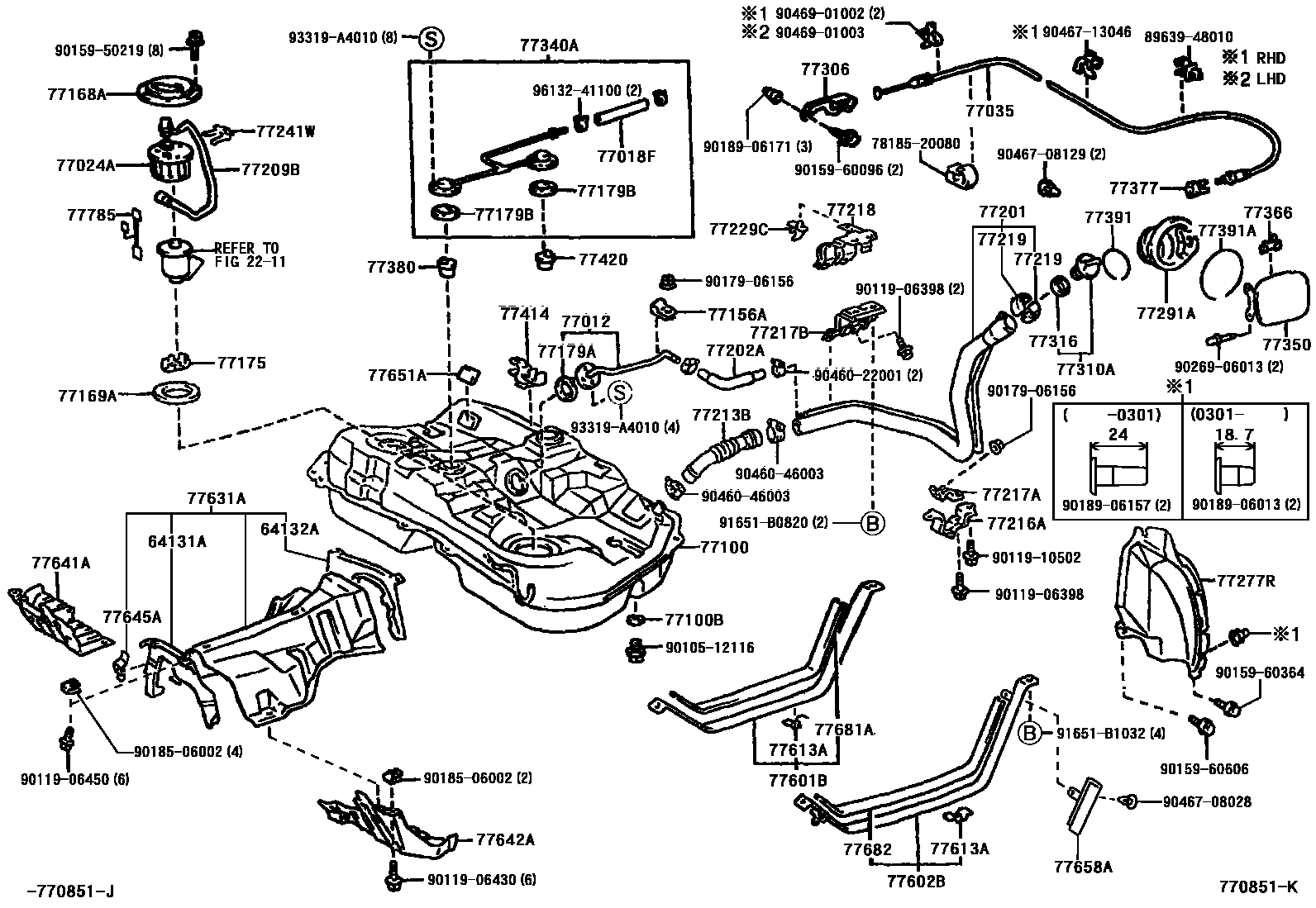

Parts diagram
2211
64131ABRACKET, FUEL TANK PROTECTOR, UPPER NO.1
main64131-48010i200007
64132ABRACKET, FUEL TANK PROTECTOR, UPPER NO.2
main64132-48010i200007
77012TUBE SUB-ASSY, FUEL TANK BREATHER
main77012-48020i200007
77018FHOSE, FUEL TANK EVAPORATION VENT
main95333-06020i200007
*H,L=150
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-30070i200007
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-48010i200007
main77035-48020i200007
77100TANK ASSY, FUEL
main77001-48050i200007
77100BGASKET(FOR FUEL TANK)
main90430-12245i200007
77156APLATE, BREATHER TUBE SUPPORT, NO.2
main77156-33010i200007
77168APLATE, FUEL TANK VENT TUBE SET
main77168-33040i200007
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i200007
77175SUPPORT, FUEL SUCTION, NO.2
main77175-30050i200007
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-20040i200007
77179BGASKET, FUEL TANK EVAPORATION VENT TUBE
main77179-26010i200007
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-48020i200007-200011
main77201-48090i200011
77202AHOSE, FUEL, NO.1 (FOR BREATHER TUBE)
main77019-33040i200007
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-48010i200007-200011
main77209-48011i200011
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-48040i200007
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77104-32010i200007
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-32040i200007
77217BHOSE, FUEL TANK INLET
main77217-48030i200007
77218PLATE, FUEL INLET PIPE SET
main77218-48020i200007
77219COVER, FUEL TANK FILLER PIPE
main77219-32030i200007
77229CCLAMP, BREATHER TUBE
main77229-41010i200007
77241WCLIP, TUBE JOINT
main77241-33011i200007
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-48020i200007-200302
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-48010i200007-200302
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-48010i200007
main77306-48020i200007
77310ACAP ASSY, FUEL TANK
main77300-28010i200007-200101
main77300-50020i200101
77316GASKET, FUEL TANK CAP
main77316-16010i200007
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-48010i200007
77350LID ASSY, FUEL FILLER OPENING
main77350-48011i200007
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-30080i200011
main77360-48010i200007-200011
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i200007
77380VALVE ASSY, FUEL CUT OFF
main77380-26010i200007
77391RING, FUEL INLET BOX
main77391-12020i200007-200302
77391ARING, FUEL INLET BOX
main77391-33010i200007-200302
77414SUPPORT, FUEL TUBE GROMMET, NO.4
main77414-48010i200007
77420VALVE ASSY, FUEL CUT OFF, NO.2
main77420-26010i200007
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-48020i200007
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-48020i200007-200011
main77602-48021i200011
77613ABRACKET, FUEL TANK BAND, NO.1
main77613-16030i200007
77631APROTECTOR, FUEL TANK, LOWER CENTER
main77606-48020i200007
77641APROTECTOR, FUEL TANK, NO.1
main77641-48020i200007
77642APROTECTOR, FUEL TANK, NO.2
main77642-48020i200007
77645ARETAINER, FUEL TANK PROTECTOR
main77645-48010i200007
77651ACUSHION, FUEL TANK, NO.1
main77651-20090i200007
77658APROTECTOR, FUEL TANK EDGE, NO.1
main77658-48010i200007
77681ASEAT, FUEL TANK BAND
main77682-16010i200007
77682SEAT, FUEL TANK BAND, LH
main77682-16010i200007
77785HARNESS, FUEL PUMP
main77785-52020i200007
7818520080SHAFT, ACCELERATOR PEDAL SUPPORT
8963948010WIRE, BRAKE CONTROL
9010512116
9011906398
9011906430
9011906450
9011910502
9015950219
9015960096
9015960364
9015960606
9017906156
9018506002
9018906013
9018906157
9018906171
9026906013
9046022001
9046046003
9046708028
9046708129
9046713046
9046901002
9046901003
91651B0820
91651B1032
93319A4010
9613241100

80 parts on this diagram · 2 diagrams in section
