PARKING BRAKE & CABLE

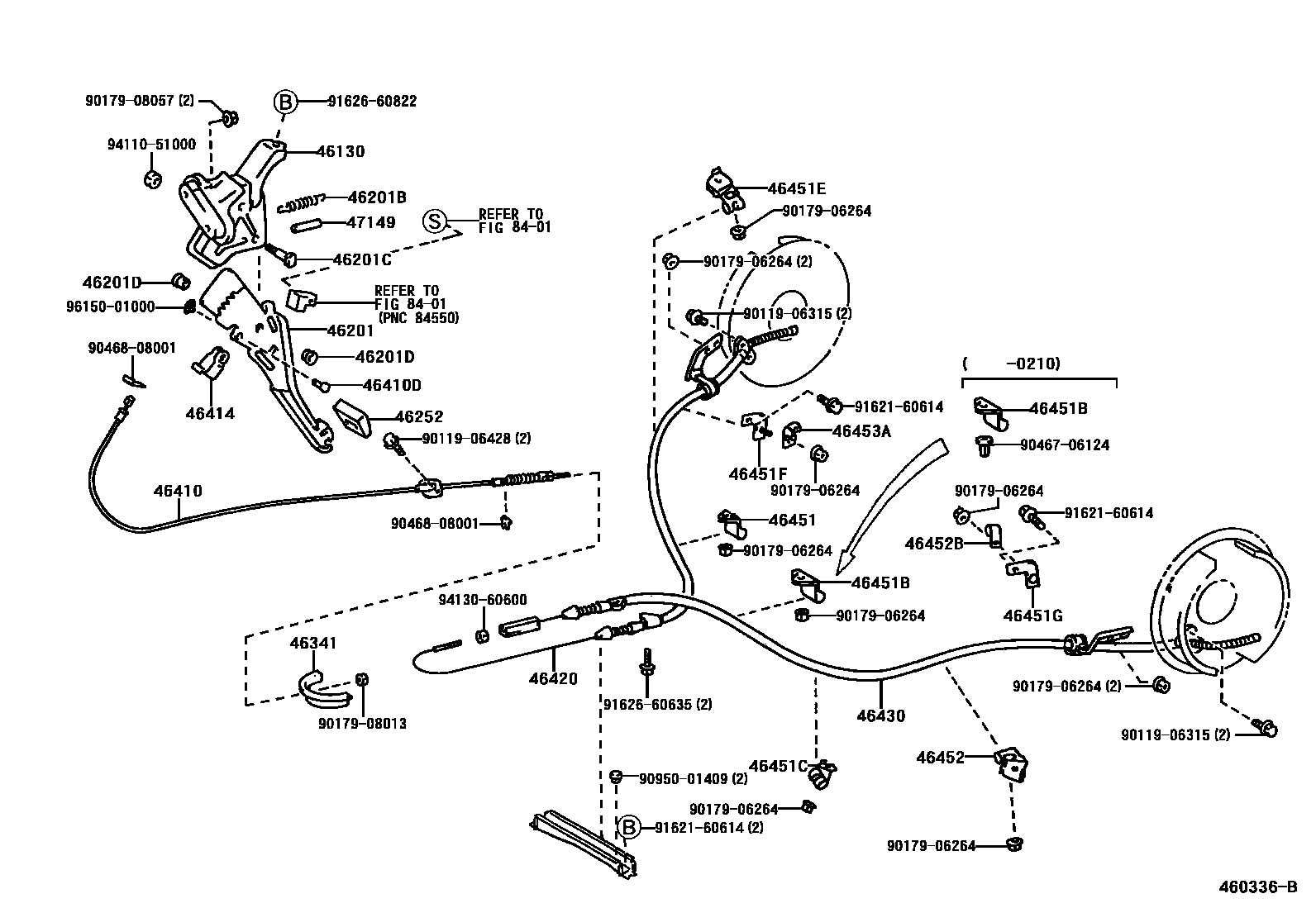

Parts diagram
46130BRACKET ASSY, PARKING BRAKE PEDAL
main46130-48011i200007
46201PEDAL SUB-ASSY, PARKING BRAKE
main46210-48010i200007
main46210-48020i200007
46201BSPRING, TENSION
main90506-19004i200007
46201CSHAFT, PEDAL
main90109-10033i200007
46201DBUSH(FOR PARKING BRAKE PEDAL)
main90386-16022i200007
46252PAD, PARKING PEDAL
main46252-33010i200007
46341EQUALIZER, PARKING BRAKE
main46341-22040i200007
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-48010i200007
main46410-48020i200007
46410DPIN(FOR PARKING BRAKE FRONT CABLE)
main90249-10200i200007
46414CLEVIS, PARKING CABLE
main46414-33010i200007
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-48020i200007
main46420-48041i200007
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-48020i200007
main46430-48041i200007
46451BRACKET, CABLE SUPPORT
main46451-48020i200007
46451BBRACKET, PARKING BRAKE CABLE SUPPORT
main46451-48030i200007
46451CBRACKET, PARKING BRAKE CABLE SUPPORT, NO.1
main46451-48040i200007
46451EBRACKET, CABLE GUIDE SUPPORT, NO.1
main46451-48010i200007
46451FBRACKET, CABLE SUPPORT
main46451-33050i200007
46451GBRACKET, CABLE SUPPORT
main46451-33060i200007
46452BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
main46452-48010i200007
46452BBRACKET, CABLE SUPPORT, NO.2
main46452-33010i200007
46453ABRACKET, CABLE SUPPORT, NO.3
main46451-33070i200007
47149DAMPER, RETURN SPRING
main47149-22040i200007
8401
9011906315
9011906428
9017906264
9017908013
9017908057
9046706124
9046808001
9095001409
9162160614
9162660635
9162660822
9411051000
9413060600
9615001000

37 parts on this diagram · 3 diagrams in section
