STARTER

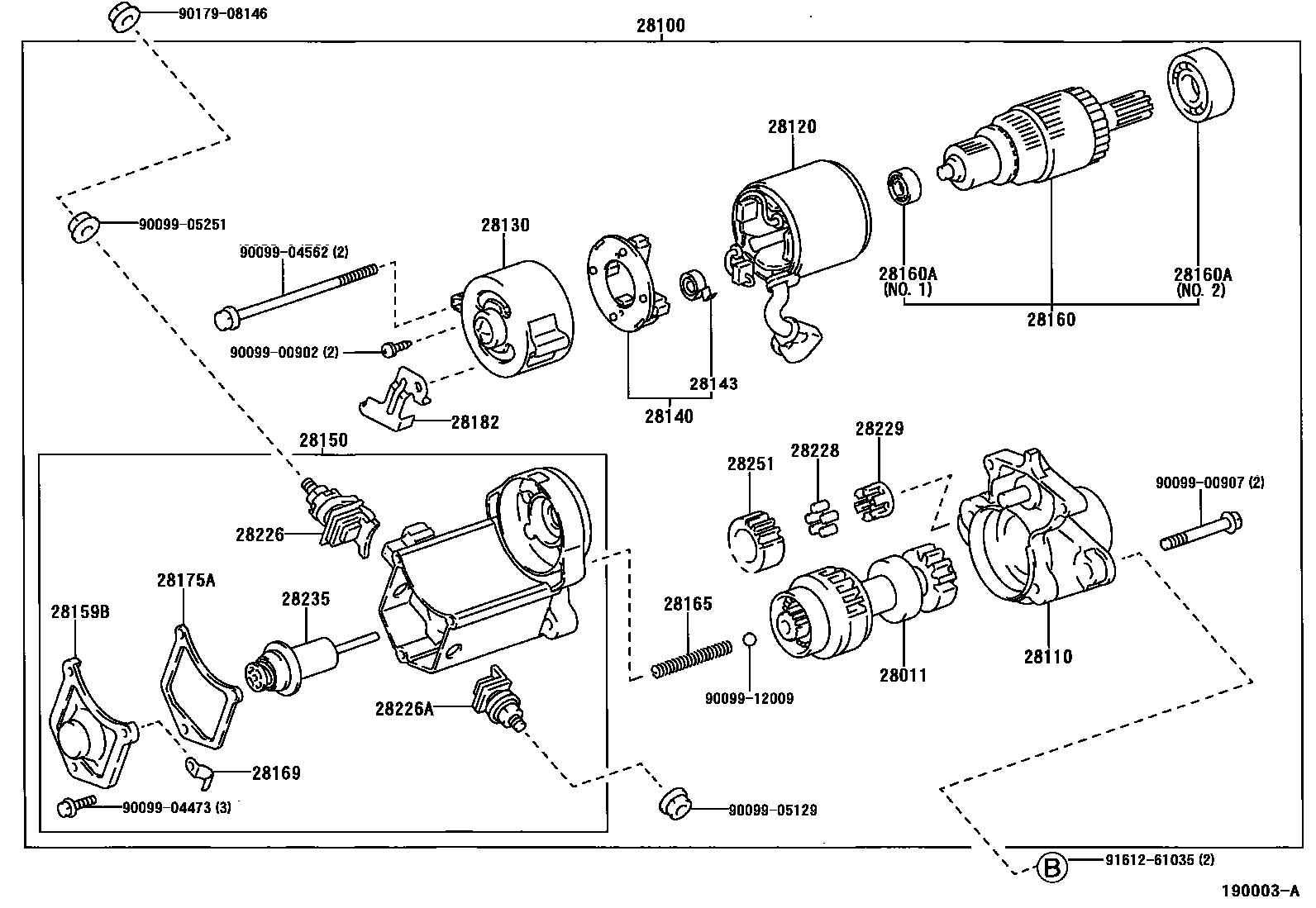

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-64010i199709-200007
12V 2.2KW
main28011-64130i199709-200007
12V 1.4KW
main28011-74060i199609
12V 1.0KW
main28011-74070i199609
12V 1.2KW
28100STARTER ASSY
main28100-64300i199709-200007
12V 1.4KW
main28100-64310i199709-200007
12V 2.2KW
main28100-74130i199609
12V 1.2KW
main28100-74250i199609
12V 1.0KW
28110HOUSING ASSY, STARTER DRIVE
main28110-64170i199709-200007
12V 1.4KW
main28110-74100i199609
12V 1.2KW
main28110-74110i199609
12V 1.0KW
main28115-64040i199709-200007
12V 2.2KW
28120YOKE ASSY, STARTER
main28120-16180i199609
12V 1.2KW
main28120-26071i199609
12V 1.0KW
main28120-55050i199709-200007
12V 1.4KW
main28120-64040i199709-200007
12V 2.2KW
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-64130i199709-200007
main28130-74120i199609
12V 1.2KW
main28130-74250i199609
12V 1.0KW
28140HOLDER ASSY, STARTER BRUSH
main28140-64040i199709-200007
12V 2.2KW
main28140-64130i199709-200007
12V 1.4KW
main28140-74010i199609
12V 1.0KW
main28140-74120i199609
12V 1.2KW
28143SPRING, STARTER BRUSH
main28143-76060i199609
12V 1.2KW
main90099-17112i199709-200007
12V 1.4KW
main90099-17112i199609
12V 1.0KW
main90099-17115i199709-200007
12V 2.2KW
28150SWITCH ASSY, MAGNET STARTER
main28150-64310i199709-200007
12V 2.2KW
main28150-64341i199709-200007
12V 1.4KW
main28150-64390i199805-199904
12V 2.2KW
main28150-74140i199609
12V 1.2KW
main28150-74250i199609
12V 1.0KW
28159BCOVER, MAGNET SWITCH
main28159-10040i199609
12V 1.0KW
main28159-10040i199709-200007
12V 2.2KW
main28159-55050i199609
12V 1.2KW
main28159-55050i199709-200007
12V 1.4KW
28160ARMATURE ASSY, STARTER
main28160-26071i199609
12V 1.0KW
main28160-64041i199709-200007
12V 2.2KW
main28160-74070i199709-200007
12V 1.4KW
main28160-76060i199609
12V 1.2KW
28160ABEARING, STARTER ARMATURE
main28253-45020i199609
12V 1.0KW,NO.1
main28253-54070i199709-200007
12V 2.2KW,NO.1
main90099-10113i199609
12V 1.0KW,NO.2
main90099-10143i199709-200007
12V 2.2KW,NO.2
main90099-10196i199709-200007
12V 1.4KW,NO.1
main90099-10196i199609
12V 1.2KW,NO.1
main90099-10197i199709-200007
12V 1.4KW,NO.2
main90099-10197i199609
12V 1.2KW,NO.2
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199709-200007
12V 2.2KW
main28165-74010i199609
12V 1.0KW
main28165-74070i199609
12V 1.2KW
main28165-76070i199709-200007
12V 1.4KW
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i199609
12V 1.0KW
main28169-55050i199609
12V 1.2KW
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199709-200007
12V 2.2KW
main28175-10040i199609
12V 1.0KW
main28175-55050i199709-200007
12V 1.4KW
main28175-55050i199609
12V 1.2KW
28182STAY, STARTER COMMUTATOR END FRAME
main28182-74250i199609
28226STARTER KIT, BATTERY TERMINAL
main28226-54330i199904-200007
12V 2.2KW
main28226-55050i199709-200007
12V 1.4KW
main28226-55050i199609
12V 1.2KW
main28226-70040i199609
12V 1.0KW
main28226-76100i199709-199904
12V 2.2KW
28226ASTARTER KIT, MOTOR TERMINAL
main28226-72010i199709-200007
12V 2.2KW
main28226-72010i199609
12V 1.0KW
main28226-74070i199609
12V 1.2KW
main28226-74070i199709-200007
12V 1.4KW
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i199609-200007
28229RETAINER, STARTER IDLE GEAR
main28229-26040i199709-200007
12V 2.2KW
main28229-26040i199609
12V 1.0KW
main28229-74070i199709-200007
12V 1.4KW
main28229-74070i199609
12V 1.2KW
28235PLUNGER, MAGNET SWITCH
main28235-35080i199709-200007
12V 2.2KW
main28235-55050i199709-200007
12V 1.4KW
main28235-74060i199609
12V 1.0KW
main28235-74130i199609
12V 1.2KW
28251PINION, STARTER DRIVE
main28251-54070i199709-200007
main28254-54070i199609
12V 1.0KW
main28254-74070i199609
12V 1.2KW
9009900902
9009900907
9009904473
9009904562
9009905129
9009905251
9009912009
9017908146
9161261035

30 parts on this diagram · 4 diagrams in section
