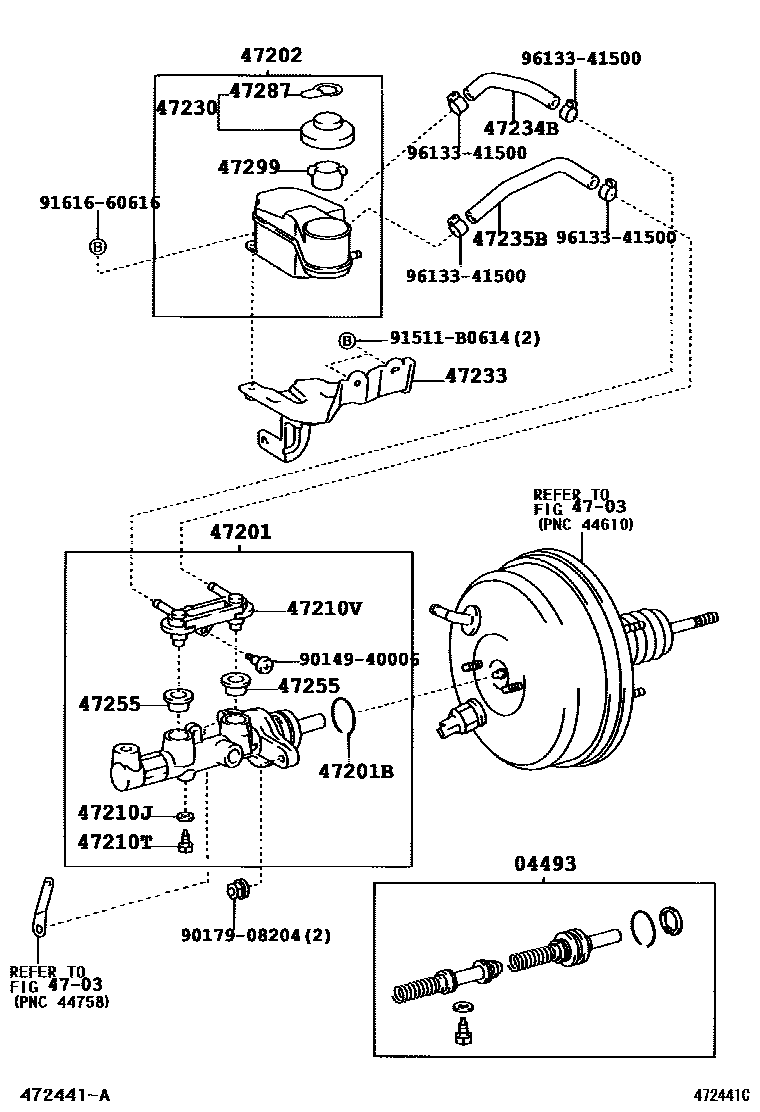

BRAKE MASTER CYLINDER

0001 1 0002 1 0003 1W(VSC) 0004 1W(VSC)

04493CYLINDER KIT, BRAKE MASTER

main04493-44020iACM20,CLM20200105-200310

main04493-44030iACM20,CLM20..EUR200310-200507

W(VSC)

main04493-44040iACM2#,CLM20..ARL,EUR200310

4703

47201CYLINDER SUB-ASSY, BRAKE MASTER

main47201-44130iACM20,CLM20..RHD200105-200310

main47201-44140iACM20,CLM20..LHD200105-200310

main47201-44160iACM20,CLM20..LHD200310-200507

W(VSC)

main47201-44180iACM20,CLM20..LHD200310-200507

main47201-44190iACM20,CLM20..RHD..EUR200310-200507

W(VSC)

main47201-44200iACM2#,CLM20..RHD..(ARL,EUR)200310

47201BRING, O(FOR BRAKE MASTER CYLINDER)

main90029-20059iACM20,CLM20200105-200310

47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER

main47220-44050iACM20..RHD..ATM200105-200310

main47220-44060iACM20,CLM20..RHD..MTM200105-200310

main47220-44070iACM20..LHD..ATM200105-200310

main47220-44080iACM20,CLM20..LHD..MTM200105-200310

main47220-44100iACM2#..RHD..ATM200310

main47220-44110iACM20,CLM20..RHD..MTM200310-200507

main47220-44120iACM20..LHD..ATM200310-200507

main47220-44130iACM20,CLM20..LHD..MTM200310-200507

47210JGASKET(FOR MASTER CYLINDER)

main90029-43001iACM20,CLM20200112-200310

main90430-06104iACM20,CLM20200105-200112

47210TBOLT(FOR BRAKE MASTER CYLINDER)

main90109-06077iACM2#,CLM20200105-200310

47210VUNION(FOR BRAKE MASTER CYLINDER)

main90029-40402iACM20,CLM20..RHD200105-200310

main90029-40403iACM20,CLM20..LHD200105-200507

47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER

main47230-20140iACM2#,CLM20..RHD200105-200310

main47230-28240iACM20,CLM20..LHD200105-200507

47233BRACKET, RESERVOIR

main47233-44060iACM2#,CLM20..RHD200105-200310

main47233-44070iACM20,CLM20..LHD200105-200507

47234BTUBE, RESERVOIR, NO.1

main47234-44060iACM20,CLM20..RHD200105-200310

main47234-44070iACM20,CLM20..LHD200105-200507

47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2

main47235-44060iACM20,CLM20..RHD200105-200310

main47235-44070iACM20,CLM20..LHD200105-200507

47255GROMMET, MASTER CYLINDER RESERVOIR

main47255-16010iACM2#,CLM20200105-200310

47287LABEL, BRAKE FLUID INFORMATION

main47287-20010iACM20,CLM20200105-200310

47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR

main47299-20060iACM20,CLM20200105-200310

9014940006

main90149-40006

9017908204

main90179-08204

91511B0614

main91511-B0614

9161660616

main91616-60616

9613341500

main96133-41500

20 parts on this diagram · 4 diagrams in section
