INJECTION NOZZLE

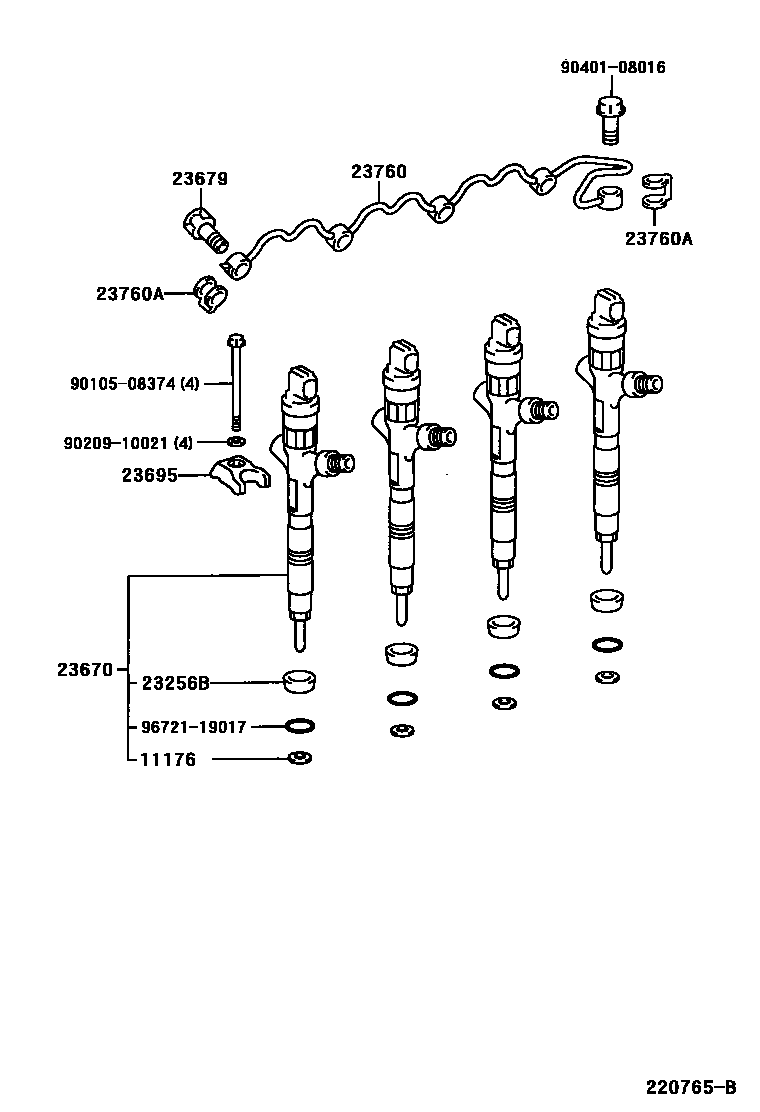

Parts diagram
11176SEAT, INJECTION NOZZLE
main11176-27010i¥480200105-200507
sub11176-27011¥480
23256BRING, FUEL INJECTOR BACK-UP, NO.1
main23256-27010i¥480200105-200507
23670INJECTOR ASSY
main23670-29035i¥80,100200105-200507
23679SCREW, INJECTOR FOLLOW
main23679-27020i200105-200507
23695CLAMP, NOZZLE HOLDER, NO.1
main23695-27010i¥1,190200105-200210
sub23695-27020¥1,190
main23695-27020i¥1,190200210-200507
23760PIPE ASSY, NOZZLE LEAKAGE
main23761-27010i¥5,300200105-200507
23760AGASKET
main90904-30008i¥360200105-200507
9010508374
main90105-08374¥260
9020910021
main90209-10021¥90
9040108016
main90401-08016¥260
9672119017
main96721-19017¥160

11 parts on this diagram · 1 diagram in section
