FUEL TANK & TUBE

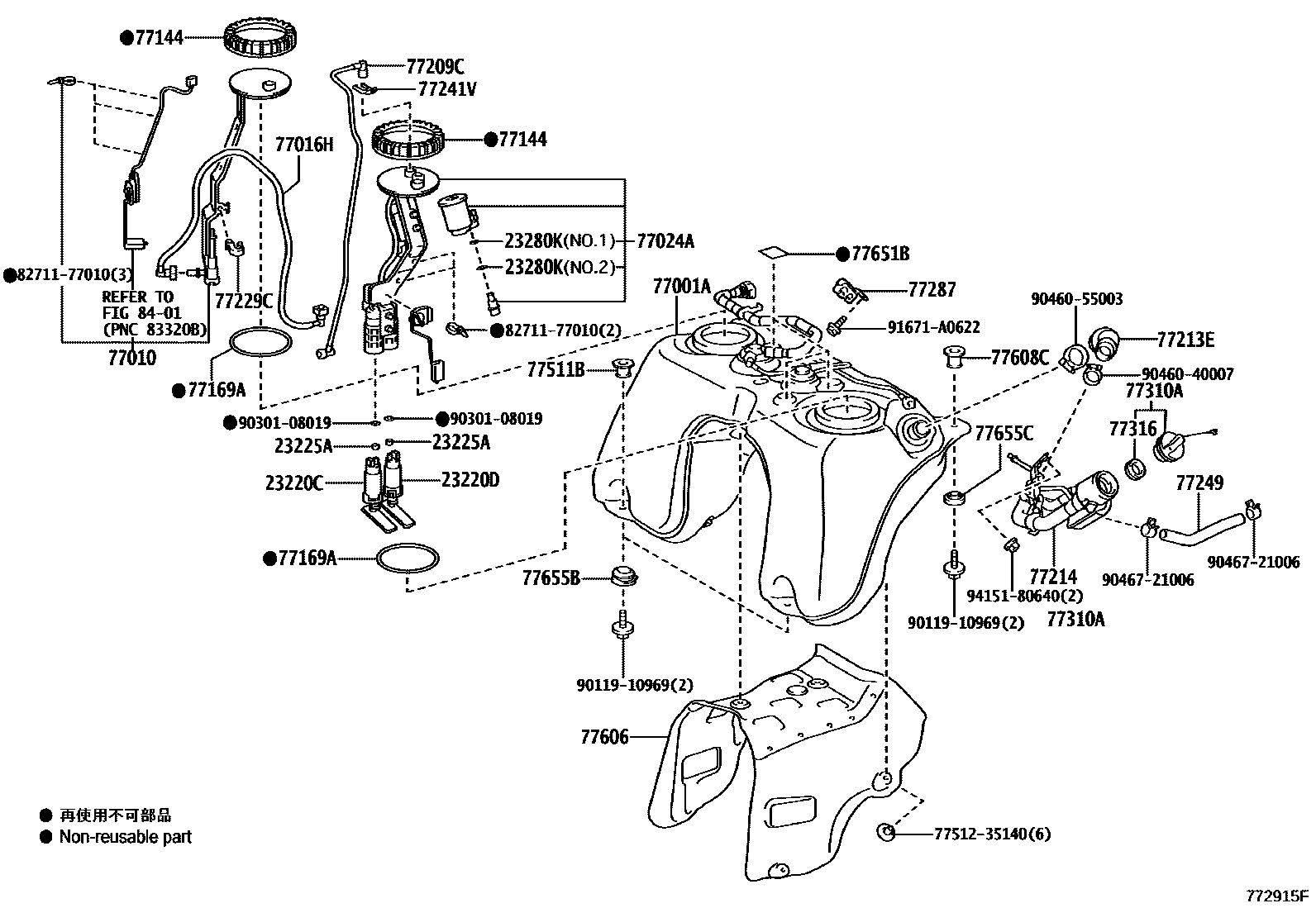

Parts diagram
23220CPUMP ASSY, FUEL W/FILTER NO.1
main23220-45010i¥281,000201012
23220DPUMP ASSY, FUEL W/FILTER NO.2
main23220-45020i¥281,000201012
23225ASPACER, FUEL PUMP
main23225-23010i¥40201012
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i¥140201012
NO.1
main90301-08020i¥250201012
NO.3
main90301-11025i¥140201012
NO.4
main90301-15024i¥140201012
NO.2
77001ATANK SUB-ASSY, FUEL
main77001-77020i¥182,000201012
77010TUBE ASSY, FUEL TANK VENT
main77010-77010i¥77,000201012
77016HTUBE SUB-ASSY, FUEL RETURN VENT
main77016-77010i¥10,700201012-201102
sub77016-77011¥10,700
main77016-77011i¥10,700201103
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-77010i¥62,600201012
77144RETAINER, FUEL PUMP GAUGE
main77144-52040i¥1,860201012
77169AGASKET, FUEL SUCTION TUBE SET
main77169-77010i¥1,150201012
77209CTUBE SUB-ASSY, FUEL TANK MAIN
main77209-77010i¥10,000201012
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-77010i¥9,400201012
77214PIPE, FUEL TANK FILLER
main77210-77010i¥47,300201012
77229CCLAMP, BREATHER TUBE
main77229-12110i¥220201012
77241TUBE, FUEL MAIN, NO.1
main77251-77010i¥20,700201012
77241VCLIP, TUBE JOINT
main77241-35450i¥80201012
77249HOSE, FUEL EMISSION
main77249-77010i¥12,800201012
77287SUPPORT, TANK TO CANISTER TUBE, NO.1
main77287-77010i¥1,900201012
77310ACAP ASSY, FUEL TANK
main77300-52030i¥1,560201012
77316GASKET, FUEL TANK CAP
main77316-52040i¥230201012
77511BBRACKET, FUEL TANK
main77511-48030i¥220201012
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-77010i¥38,700201012
77608CCUSHION SET, FUEL TANK
main77608-48010i¥490201012
77651BCUSHION, FUEL TANK
main77651-12070i¥230201012
77655BCUSHION, FUEL TANK
main77655-30080i¥180201012
77655CCUSHION, FUEL TANK
main77655-48010i¥140201012
8401
7751235140BRACKET, FUEL TANK, REAR
main77512-35140¥230
8271177010WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-77010¥430
9011910969
main90119-10969¥1,450
9030108019
main90301-08019¥200
9046040007
main90460-40007¥190
9046055003
main90460-55003¥270
9046721006
main90467-21006¥160
91671A0622
main91671-A0622¥60
9415180640
main94151-80640¥60

36 parts on this diagram · 3 diagrams in section
