FRONT DOOR LOCK & HANDLE

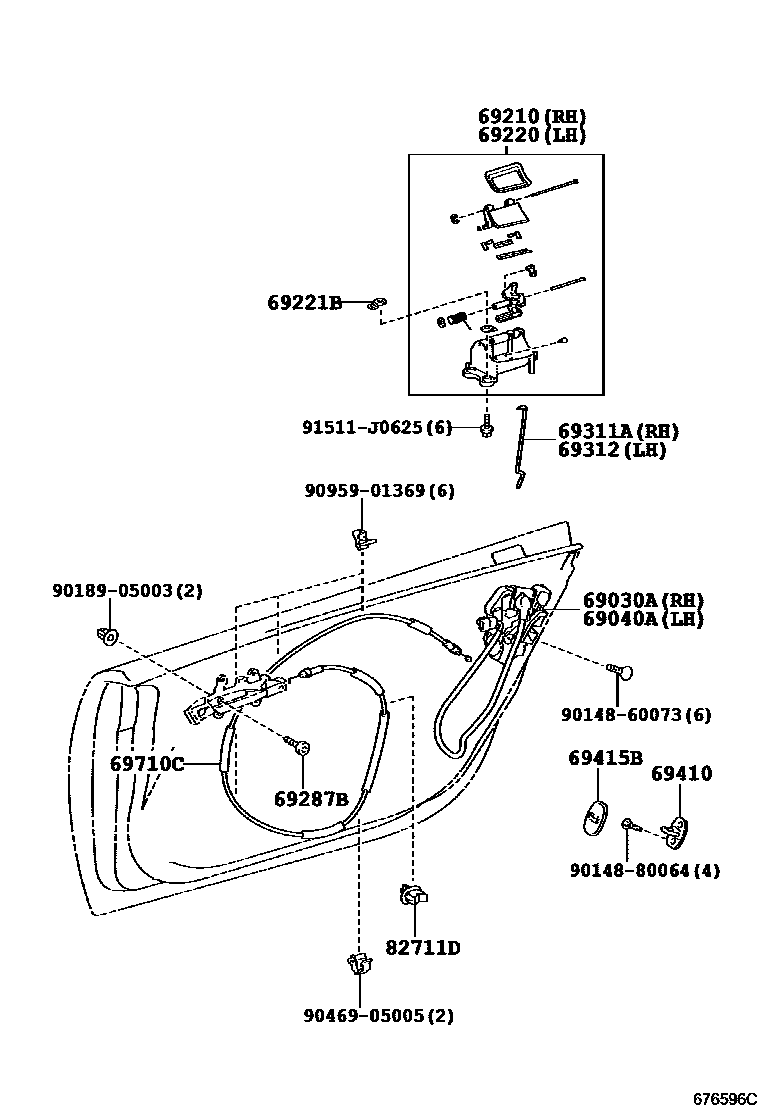

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-77010i¥66,500201012
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-77010i¥66,500201012
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-77020i¥26,000201012-201212
PAINT REQ.
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-77020i¥26,000201012-201212
PAINT REQ.
69221BPLATE, FRONT DOOR OUTSIDE HANDLE BASE
main69221-77010i¥360201012
69287BSHAFT, DOOR INSIDE HANDLE
main69287-77010i201012
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-77010i¥2,460201012
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-77010i201012
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-77010i¥10,000201012
69415BCOVER, DOOR LOCK STRIKER, FRONT
main69415-33010i¥320201012
69710CCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL
main69710-77010i¥11,400201012
82711DCLAMP, WIRING HARNESS
main82711-1A770i¥90201012
9014860073
main90148-60073¥60
9014880064
main90148-80064¥70
9018905003
main90189-05003¥130
9046905005
main90469-05005¥220
9095901369
main90959-01369¥100
91511J0625
main91511-J0625¥110

18 parts on this diagram · 1 diagram in section
