HEATING & AIR CONDITIONING - COOLER UNIT

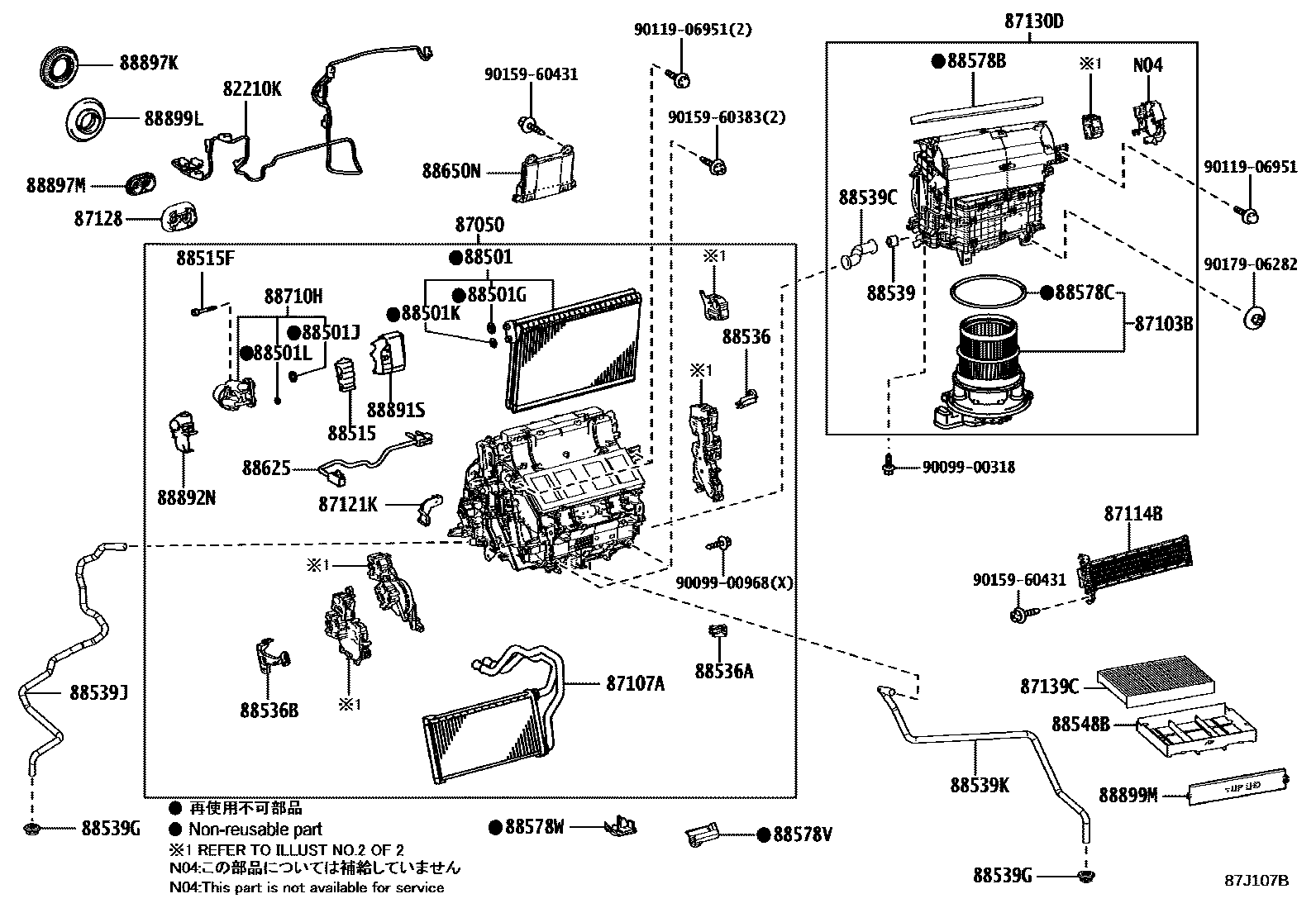

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-11010i202007
main82212-11020i202007
87050RADIATOR ASSY, AIR CONDITIONER
main87050-11010supersedes 87050-11020i202007
UKRAINE SPEC
main87050-11030i202007
main87050-11040i202007
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-11010i202007
main87103-11020i202007
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-11010i202007
main87107-11020i202007
87114BCOVER, HEATER
main87114-30010i202007
87121KBRACKET, HEATER
main87121-11030i202007
main87121-11040i202007
87128GROMMET, HEATER
main87128-28020i202007
87130DBLOWER ASSY
main87130-11010i202007
main87130-11020i202007
87139CFILTER, CLEAN AIR
main87139-11010i202007
DEODORANT FILTER
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-11010i202007
UKRAINE SPEC
main88501-11020i202007
88501GO-RING, COOLER EVAPORATOR NO.1(SUCTION)
main90099-14121i202007
ID=13.4,OD=18.2
88501JO-RING, COOLER EVAPORATOR NO.2(SUCTION)
main90099-14121i202007
ID=13.4,OD=18.2
88501KO-RING, COOLER EVAPORATOR NO.1(LIQUID)
main90099-14120i202007
ID=10.8,OD=15.6
88501LO-RING, COOLER EVAPORATOR NO.2(LIQUID)
main90099-14119i202007
ID=6.7,OD=10.3
88515VALVE, COOLER EXPANSION
main88515-11010i202007
main88515-48110i202007
UKRAINE SPEC
88515FBOLT(FOR COOLER EXPANSION VALVE)
main88899-44050×2i202007
88536BRACKET, COOLING UNIT, NO.1
main87241-11010i202007
main87241-11020i202007
88536ABRACKET, COOLING UNIT, NO.2
main87241-11030i202007
main87241-11040i202007
88536BBRACKET, COOLING UNIT, NO.3
main87241-11050i202007
main87241-11060i202007
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-30A00i202007
88539CHOSE, COOLER UNIT DRAIN, NO.2
main88539-11050i202007
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main90480-26029×2i202007
88539JHOSE, DRAIN COOLER
main88539-11010i202007
main88539-11030i202007
88539KHOSE, DRAIN COOLER
main88539-11020i202007
main88539-11040i202007
88548BCASE, AIR FILTER
main88899-11010i202007
88578BPACKING, COOLING UNIT, NO.1
main87429-53010i202007
88578CPACKING, COOLING UNIT, NO.2
main87127-11010i202007
88578VPACKING, COOLING UNIT, NO.3
main88578-11010i202007
88578WPACKING, COOLING UNIT, NO.4
main88578-11020i202007
main88578-11030i202007
88625THERMISTOR, COOLER, NO.1
main88620-30050i202007
main88620-74010i202007
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-11080i202007-202111
main88650-11082i202111
main88650-11100i202007-202105
SEAT HEATER-WITH(*DRP) & WITH(NECK HEATER)
main88650-11101i202105-202111
SEAT HEATER-WITH(*DRP) & WITH(NECK HEATER)
main88650-11102i202111
SEAT HEATER-WITH(*DRP) & WITH(NECK HEATER)
88710HTUBE & ACCESSORY ASSY, AIR CONDITIONER
main88710-11010i202007
main88710-11020i202007
88891SCOVER, COOLER, NO.1
main88891-11010i202007
88892NCOVER, COOLER, NO.2
main88892-11010i202007
88897KGROMMET, (FOR COOLER PIPE)
main88897-11020i202007
88897MGROMMET (FOR HEATER PIPE)
main87128-30060i202007
88899LPARTS, COOLING UNIT
main88899-11020i202007
88899MPLATE, COVER(FOR AIR FILTER)
main88899-11030i202007
main88899-11040i202007
9009900318
9009900968
9011906951
9015960383
9015960431
9017906282

44 parts on this diagram · 4 diagrams in section
