FRONT FENDER APRON & DASH PANEL

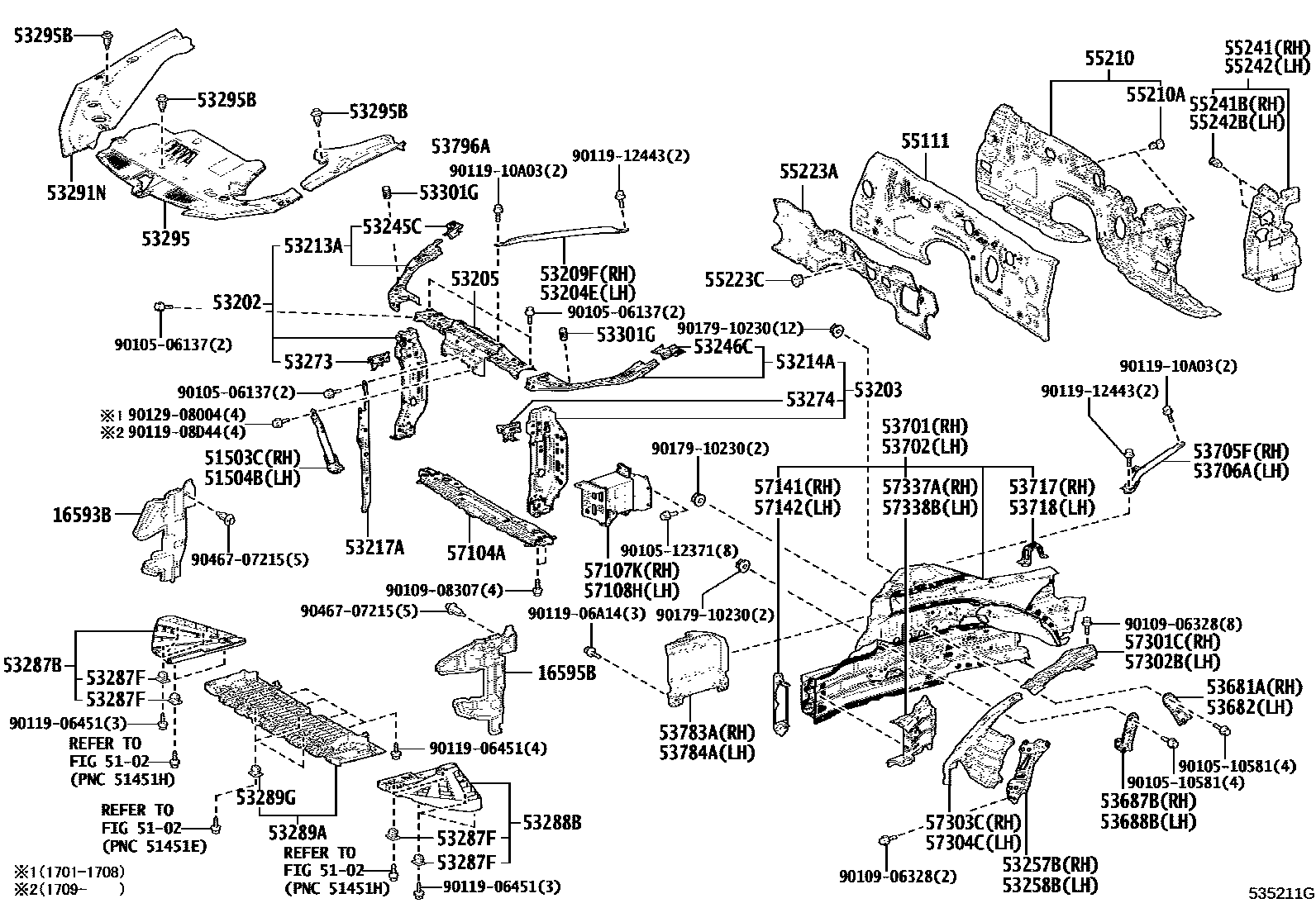

Parts diagram
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-31010i¥3,210201705
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-31010i¥3,210201705
5102
51503CBRACE SUB-ASSY, LOWER ARM BRACKET, RH
main51503-11010i¥580201705-202107
sub51503-11020¥700
main51503-11020i¥700201909-202009
51504BBRACE SUB-ASSY, LOWER ARM BRACKET, LH
main51504-11010i¥520201705
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53202-11900i¥7,200201705
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53203-11900i¥7,200201705
53204EBRACE SUB-ASSY, RADIATOR SUPPORT TO CROSSMEMBER, LH
main53204-11020i¥3,620201705
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53205-11900i¥14,700201705-201905
sub53205-11901¥14,700
main53205-11901i¥14,700201905-201909
sub53205-11902¥12,200
sub53525-11020¥1,960
sub86520-30670¥2,480
main53205-11902i¥12,200201909-202205
sub53205-11903¥11,100
main53205-11903i¥11,100202206
53209FBRACE SUB-ASSY, RADIATOR SUPPORT TO CROSSMEMBER, RH
main53209-11020i¥3,620201705
53213ASUPPORT, RADIATOR, UPPER RH
main53213-11900i¥2,010201705
53214ASUPPORT, RADIATOR, UPPER LH
main53214-11900i¥2,010201705
53217ABRACE, HOOD LOCK SUPPORT
main53217-11010i¥1,710201705-201905
sub53217-11011¥1,290
main53217-11011i¥1,290201906
53245CBRACKET, HEADLAMP MOUNTING, UPPER RH
main53245-11010i¥500201705
53246CBRACKET, HEADLAMP MOUNTING, UPPER LH
main53246-11010i¥500201705
53257BBRACKET, RADIATOR SUPPORT TO FRONT FENDER
main53257-11010i¥1,030201705
53258BBRACKET, RADIATOR SUPPORT TO FRONT FENDER, LH
main53258-11010i¥1,030201705
53273BRACKET, FRONT BUMPER ARM MOUNTING, RH
main53273-11010i¥820201705
53274BRACKET, FRONT BUMPER ARM MOUNTING, LH
main53274-11010i¥820201705
53287BEXTENSION, RADIATOR SUPPORT, RH
main53287-11010i¥5,500201705
53287FGROMMET, NO.1
main90189-06237i¥100201705
53288BEXTENSION, RADIATOR SUPPORT, LH
main53288-11010i¥5,500201705
53289ACOVER, RADIATOR SUPPORT OPENING
main53289-11010i¥11,200201705
53289GGROMMET, NO.2
main90189-06237i¥100201705
53291NSEAL, RADIATOR SUPPORT TO FRAME, RH
main53291-11020i¥4,790201705
53295DEFLECTOR, RADIATOR LOWER AIR
main53295-11010i¥5,700201705
main53295-11020i¥8,400201705
53295BCLIP(FOR RADIATOR LOWER AIR DEFLECTOR)
main90467-07217i¥80201705
53301GCUSHION, HOOD BUMPER
main90541-15034i¥200201705
53681ABRACE, FRONT SUSPENSION UPPER TO COWL, RH
main53681-11010i¥820201705
53682BRACE, FRONT SUSPENSION UPPER TO COWL, LH
main53682-11010i¥820201705
53687BBRACE, FRONT SUSPENSION LOWER TO CROSSMEMBER, RH
main53687-11010i¥990201705
53688BBRACE, FRONT SUSPENSION LOWER TO CROSSMEMBER, LH
main53688-11010i¥990201705
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-11010i¥93,600201705
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-11010i¥93,600201705
53705FBRACE SUB-ASSY, FENDER APRON, RH
main53705-11020i201705
main53705-11030i¥1,870201705
main53705-11040i201705
main53706-11060i¥1,850201705
53706ABRACE SUB-ASSY, FENDER APRON, LH
main53705-11050i¥1,930201705
main53706-11020i201705
main53706-11030i¥2,430201705
main53706-11050i201705
53717PLATE, FENDER APRON, RH
main53717-11010i¥270201705
53718PLATE, FENDER APRON, LH
main53718-11010i¥270201705
53783AINSULATOR, APRON FRONT FENDER, RH
main53783-11020i201705
main53783-11030i¥1,390201705
53784AINSULATOR, APRON FRONT FENDER, LH
main53784-11020i¥1,110201705
53796ACOVER, ENGINE ROOM SIDE, LH
main53796-11050i¥1,820201705
55111PANEL, DASH
main55111-11010i201705
main55111-11020i¥12,700201705
55210INSULATOR ASSY, DASH PANEL
main55210-11010i201705-201801
main55210-11020i¥10,500201705
main55210-11030i201802
55210ACLIP
main90467-11122i¥100201705
55223AINSULATOR, DASH PANEL, OUTER
main55223-11010i201705
main55223-11020i¥5,200201705
55223CCLIP
main90467-06206-C0i201705
BLACK
55241SILENCER, FRONT PANEL SIDE, NO.1 RH
main55241-11020i¥3,350201705
55241BCLIP, FRONT PANEL SIDE SILENCER
main90467-13079i¥120201705
55242SILENCER, FRONT PANEL SIDE, NO.1 LH
main55242-11020i¥3,350201705
55242BCLIP, FRONT PANEL SIDE SILENCER
main90467-13079i¥120201705
57104AMEMBER SUB-ASSY, FRONT CROSS
main57104-11010i¥8,100201705
57107KREINFORCE SUB-ASSY, FRONT BUMPER MOUNTING, RH
main57107-11010i¥12,700201705
57108HREINFORCE SUB-ASSY, FRONT BUMPER MOUNTING, LH
main57108-11010i¥17,200201705-201904
sub57108-11011¥13,000
main57108-11011i¥13,000201905
57141SUPPORT, FRONT BUMPER ARM, RH
main57141-11010i¥1,540201705
57142SUPPORT, FRONT BUMPER ARM, RH
main57142-11010i¥1,540201705
57301COUTRIGGER SUB-ASSY, NO.1 RH
main57301-11010i¥1,320201705
57302BOUTRIGGER SUB-ASSY, NO.1 LH
main57302-11010i¥1,320201705
57303COUTRIGGER SUB-ASSY, NO.2 RH
main57303-11010i¥5,400201705
57304COUTRIGGER SUB-ASSY, NO.2 LH
main57304-11010i¥5,400201705
57337AGUSSET, OUTRIGGER, NO.1 RH
main57337-11010i¥4,110201705
57338BGUSSET, OUTRIGGER, NO.1 LH
main57338-11010i¥4,110201705
9010506137
main90105-06137¥70
9010510581
main90105-10581¥100
9010512371
main90105-12371¥190
9010906328
main90109-06328¥60
9010908307
main90109-08307¥80
9011906451
main90119-06451¥70
9011906A14
main90119-06A14¥60
9011908D44
main90119-08D44¥100
9011910A03
main90119-10A03¥120
9011912443
main90119-12443¥190
9012908004
main90129-08004¥200
9017910230
main90179-10230¥120
9046707215
main90467-07215¥80

74 parts on this diagram · 4 diagrams in section
