BRAKE TUBE & CLAMP

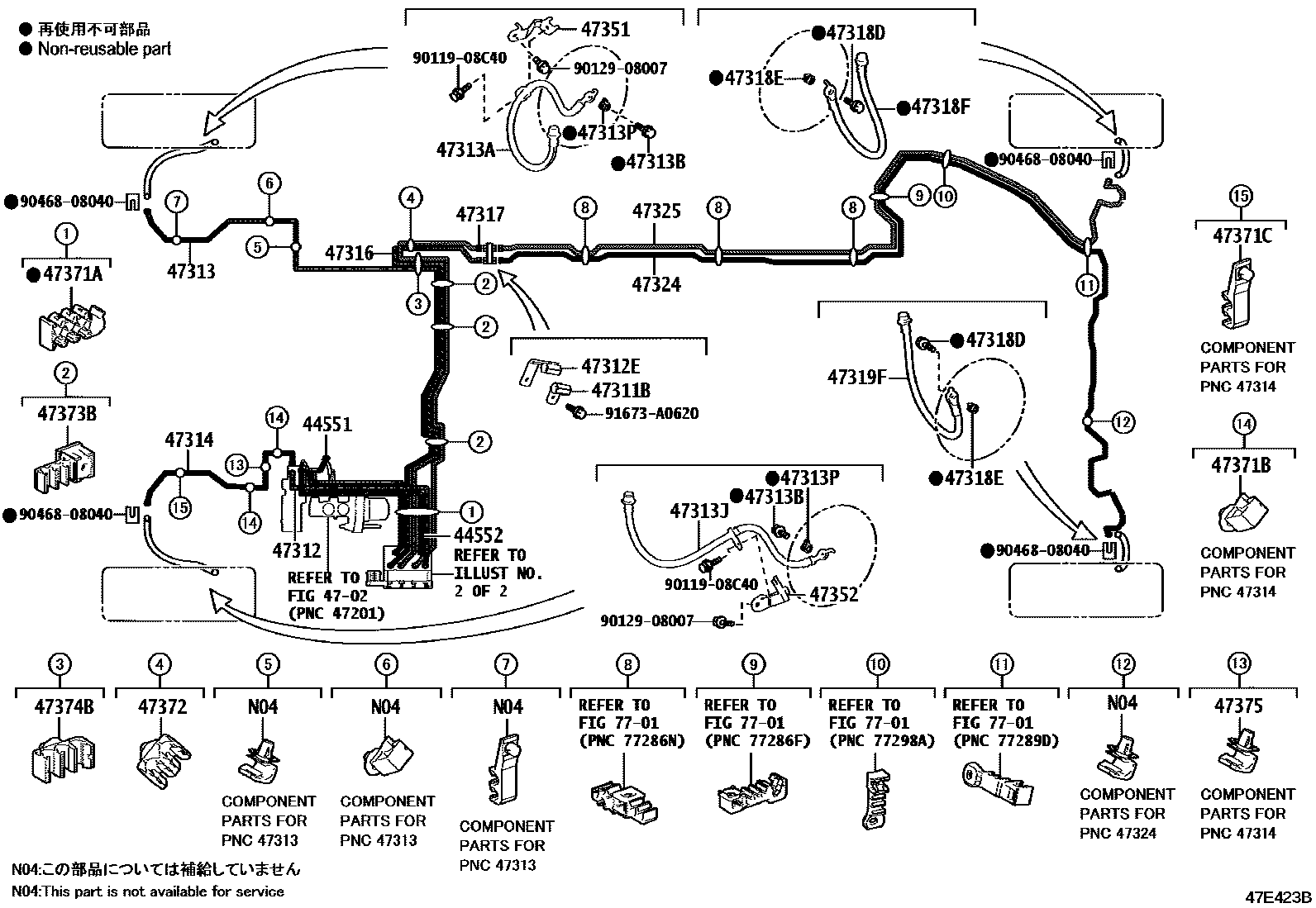

Parts diagram
44551TUBE, BRAKE ACTUATOR, NO.1
main44551-11011i¥450202305-202403
main44551-11021i202305-202403
44552TUBE, BRAKE ACTUATOR, NO.2
main44552-11011i¥450202305-202403
main44552-11021i202305-202403
4702
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10292i¥490202305-202403
47312TUBE, FRONT BRAKE, NO.2
main47312-11041i¥2,050202305-202403
main47312-11051i202305-202403
main47312-11061i¥2,050202305-202403
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10297i¥610202305-202403
47313TUBE, FRONT BRAKE, NO.3
main47313-11061i¥460202305-202403
main47313-11071i202305-202403
main47313-11081i202305-202403
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02H62i¥1,800202305-202403
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220202305-202403
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02H67i¥1,800202305-202403
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i¥280202305-202403
47314TUBE, FRONT BRAKE, NO.4
main47314-11051i202305-202403
main47314-11071i202305-202403
47316TUBE, FRONT BRAKE, NO.6
main47322-11081i¥1,020202305-202403
main47322-11091i202305-202403
main47322-11101i202305-202403
main47322-11111i¥1,020202305-202403
47317TUBE, FRONT BRAKE, NO.7
main47323-11021i¥910202305-202403
main47323-11031i202305-202403
main47323-11041i202305-202403
main47323-11051i¥1,020202305-202403
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i¥220202305-202403
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i¥280202305-202403
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02H68i¥1,320202305-202403
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02H68i¥1,320202305-202403
47324TUBE, REAR BRAKE, NO.4
main47324-11022i¥2,780202305-202403
47325TUBE, REAR BRAKE, NO.5
main47325-11012i¥2,160202305-202403
47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
main47351-11040i¥300202305-202403
47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
main47352-11020i¥300202305-202403
47371ACLAMP, BRAKE TUBE, NO.1
main47371-11010i¥200202305-202403
47371BCLAMP, BRAKE TUBE, NO.6
main90949-01D46i¥110202305-202403
47371CCLAMP, BRAKE TUBE, NO.7
main90949-01E41i¥170202305-202403
47372CLAMP, BRAKE TUBE, NO.2
main90469-07020i¥200202305-202403
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01D21i¥200202305-202403
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01D41i¥110202305-202403
47375CLAMP, BRAKE TUBE, NO.5
main90949-01D17i¥110202305-202403
7701
9011908C40
main90119-08C40¥80
9012908007
main90129-08007¥90
9046808040
main90468-08040¥130
91673A0620
main91673-A0620¥60

34 parts on this diagram · 6 diagrams in section
